UPS 2416 A sv | 25
F.01U.003.349 | 6.0 | 2009.03 Bosch Sicherheitssysteme GmbH
Funktionsbeskrivning
UPS 2416 A i plug-in-design med rack- och panelanslutning är en universell strömförsörjnings-
enhet med en utgång för branddetektionssystemet FPA.
- Modulen är skyddad mot överspänning och omvänd
polaritet.
- Utspänningen övervakas och regleras externt.
- Den gröna lysdioden (LED) på enheten anger att
strömförsörjningen fungerar (DC-utgång).
- Den öppna kollektorutgången vid terminalen FAULT
(Pos. 6) sänder ut en signal som meddelar ett driftfel
vid kortslutning.

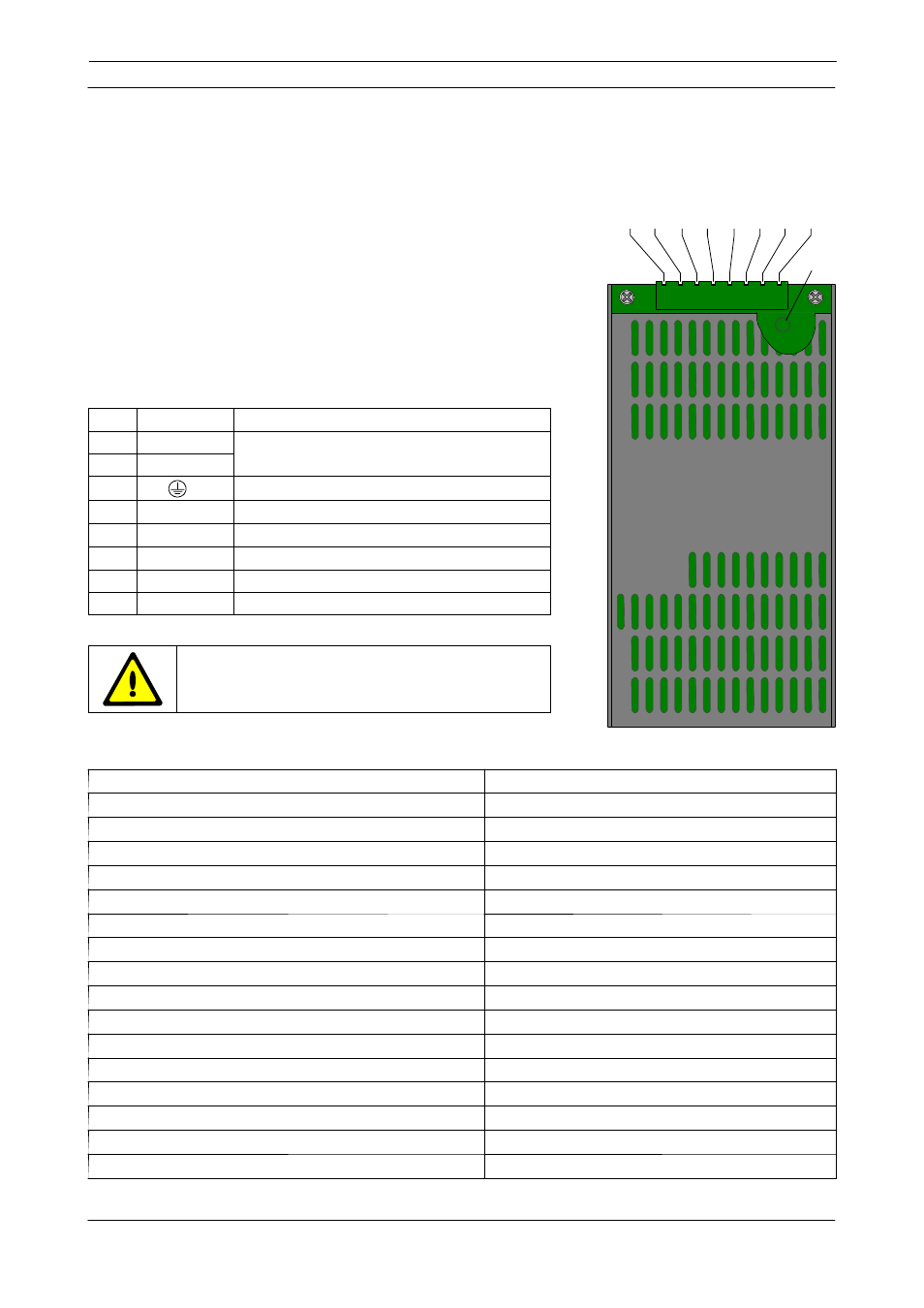

Pos. Märkning Anslutning
1 ACL
Nätanslutning AC
2 ACN
3 Skyddsjord
4 DC+ 26 V DC . . . 29 V DC-utgång plus
5 DC- 0 V DC-utgång minus
6 FAULT Driftfel
7 RTH+ Temperatursensor plus
8 RTH- Temperatursensor minus
Strömförsörjningsenheten UPS 2416 A
kan endast användas med särskilt avsedda
monteringsfästen för strömförsörjning!
Tekniska specifikationer
Inspänning 100 V AC . . . 240 V AC (min - max)
Ingående frekvens 50 Hz . . . 60 Hz
Strömförbrukning 1,95 A max.
Effektivitetsfaktor > 85 %
Avbrottsfördröjning > 16 ms vid 115 V AC
Utspänning 26 V DC . . . 29 V DC
Maximal belastning 6 A
Kontinuerlig uteffekt 160 W
Kylning Konvektion utan fläkt
Säkerhetsklass enligt IEC 60950 / EN 60950
I
Tillåten driftstemperatur -5 _C . . . 50 _C
Tillåten förvaringstemperatur -20 _C . . . 60 _C
Tillåten relativ luftfuktighet max. 95 % icke-kondenserade
Höljets material Anodiserat aluminium
Höljets färg Svart, halvglättat
Mått (H x B x D) ca 200 x 100 x 40 mm
Vikt ca 780 g
1 2 3 4 5 6 7 8
LED
1 8
