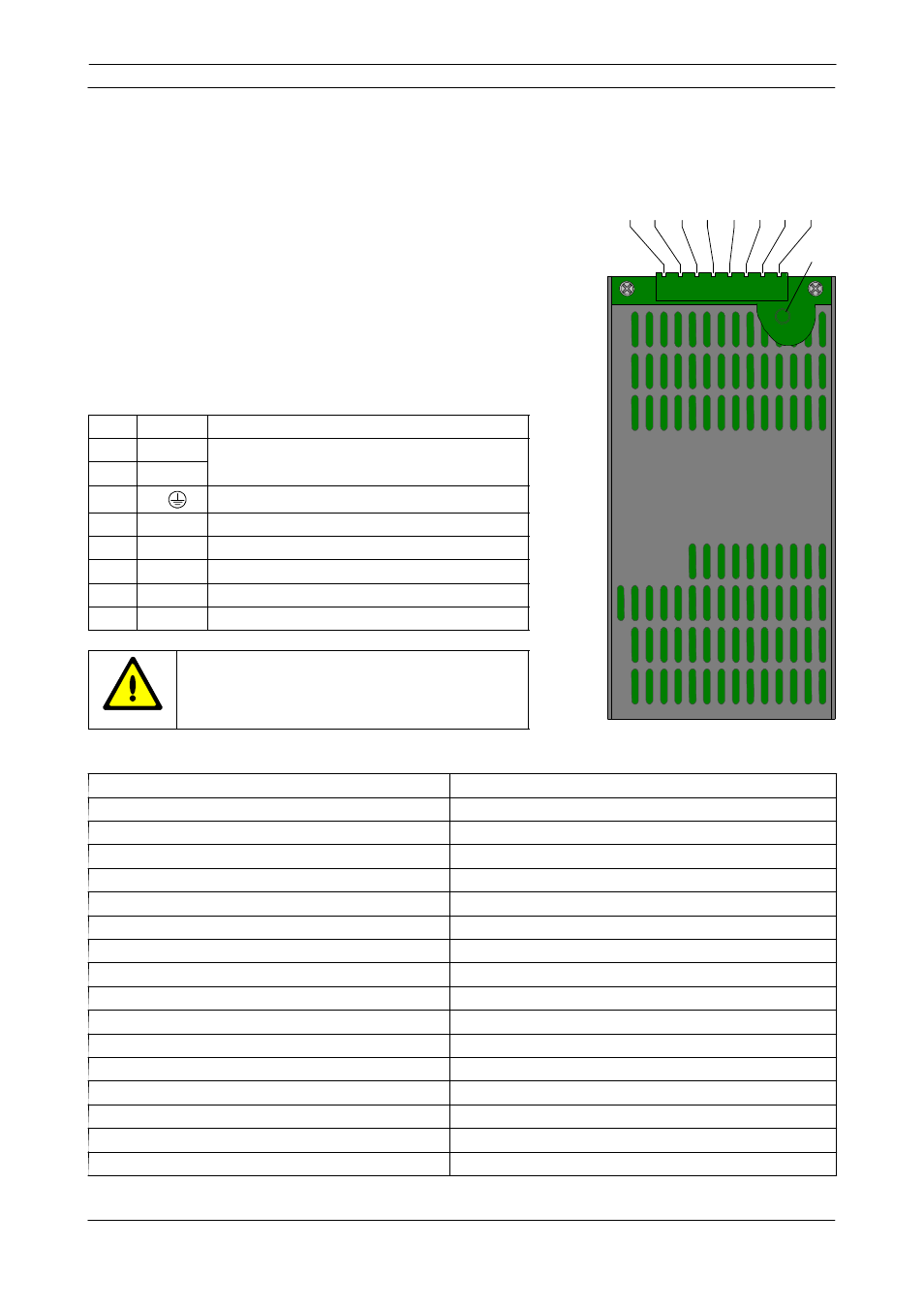

UPS 2416 A

hr | 15

F.01U.003.349 | 6.0 | 2009.03

Bosch Sicherheitssysteme GmbH

Opis funkcija

UPS 2416 A dizajniran za prikljuèivanje s okvirom i
konektorom ploèe je univerzalna izlazna jedinica za
napajanje za FPA sustav detekcije poara.
-

Modul je zaštićen od previsokog napona i
suprotnog polariteta.

-

Izlazni napon se nadzire i regulira izvana.

-

Zelena LED dioda na upravljačkoj ploči pokazuje
da napajanje radi (izlaz istosmjerne struje).

-

U slučaju ispada mrežnog napajanja ili izlaznoga
DC napona, napon na izlaznom terminalu FAULT
(GREŠKA, Pol. 6) pada na 0 V.

Pol.

Oznaka

Priključak

1

ACL

Opskrba izmjeničnom strujom

2

ACN

3

Zaštitna baza

4

DC+

26 V . . . 29 V istosmjerne struje, pozitivan izlaz

5

DC-

0 V istosmjerne struje, negativan izlaz

6

FAULT

Prekid struje

7

RTH+

Senzor temperature, pozitivan

8

RTH-

Senzor temperature, negativan

Koristite modul napajanja samo u
predviđenim nosačima napajanja i u
požarnom kučištu (npr. kučištu
centrale)!

Tehnièka specifikacija

Ulazni napon

100 V . . . 240 V izmjenične struje (min - maks)

Ulazna frekvencija

50 Hz . . . 60 Hz

Trenutna potrošnja

1,95 A maks.

Faktor učinka

> 85 %

Vrijeme zaustavljanja

> 16 mili sekundi pri 115 V izmjenične struje

Izlazni napon

26 V . . . 29 V istosmjerne struje

Maksimalno opterećenje

6 A

Stalna izlazna struja

160 W

Hlađenje

Konvekcija bez ventilatora

Sigurnosna klasa po IEC 60950 / EN 60950

I

Dopuštena radna temperatura

-5 _C . . . 50 _C

Dopuštena temperatura za skladištenje

-20 _C . . . 60 _C

Dopuštena relativna vlanost

maks. 95% ne kondenzira

Materijal kućišta

Aluminij, eloksiran

Boja kućišta

Polusjajna crna

Dimenzije (V x Š x D)

oko 200 x 100 x 40 mm

Teina

oko 780 g

1 2 3 4 5 6 7 8

LED

1

8
