UPS 2416 A

fr | 14

F.01U.003.349 | 6.0 | 2009.03

Bosch Sicherheitssysteme GmbH

Fonctions

Le UPS 2416 A, dont la conception à fiches comprend
un boîtier et un connecteur pour centrale, est un bloc
d’alimentation universel à sortie unique pour le sys-
tème de détection d’incendie FPA.
-

Le module est protégé contre les surtensions et la
polarité inversée.

-

La tension de sortie est surveillée et réglée de
manière externe.

-

Le voyant (LED) vert intégré indique que
l’alimentation fonctionne correctement (sortie CC).

-

En cas de défaillance principale ou de défaut de la
tension de sortie DC, la sortie FAULT (pos. 6)
tombe à 0 V.

Pos.

Marquage

Raccordement

1

ACL

Alimentation secteur

2

ACN

3

Mise à la terre de protection

4

DC+

Sortie 26 V c.c. – 29 V c.c. plus

5

DC-

Sortie 0 V c.c. moins

6

FAULT

Défaillance de l’alimentation

7

RTH+

Capteur de température plus

8

RTH-

Capteur de température moins

Utilisez uniquement l’unité d’alimentation en
vue d’associer l’alimentation et un coffret
incendie (par exemple, boîtier panneau)!

Caractéristiques techniques

Tension d’entrée

100 V c.a. – 240 V c.a. (min. - max.)

Fréquence d’entrée

50 Hz . . . 60 Hz

Consommation

1,95 A max.

Pourcentage d’efficacité

> 85 %

Temps de maintien

> 16 ms à 115 V c.a.

Tension de sortie

26 V c.c. – 29 V c.c.

Charge maximale

6 A

Puissance de sortie continue

160 W

Refroidissement

Convection sans ventilateur

Classe de protection conformément à IEC 60950 / EN 60950

I

Température de fonctionnement autorisée

-5 _C . . . 50 _C

Température de stockage autorisée

-20 _C . . . 60 _C

Humidité relative autorisée

max. 95 % sans condensation

Matériau du boîtier

Aluminium, anodisé

Couleur du boîtier

Noir semi-brillant

Dimensions (H x l x P)

environ 200 x 100 x 40 mm

Poids

environ 780 g

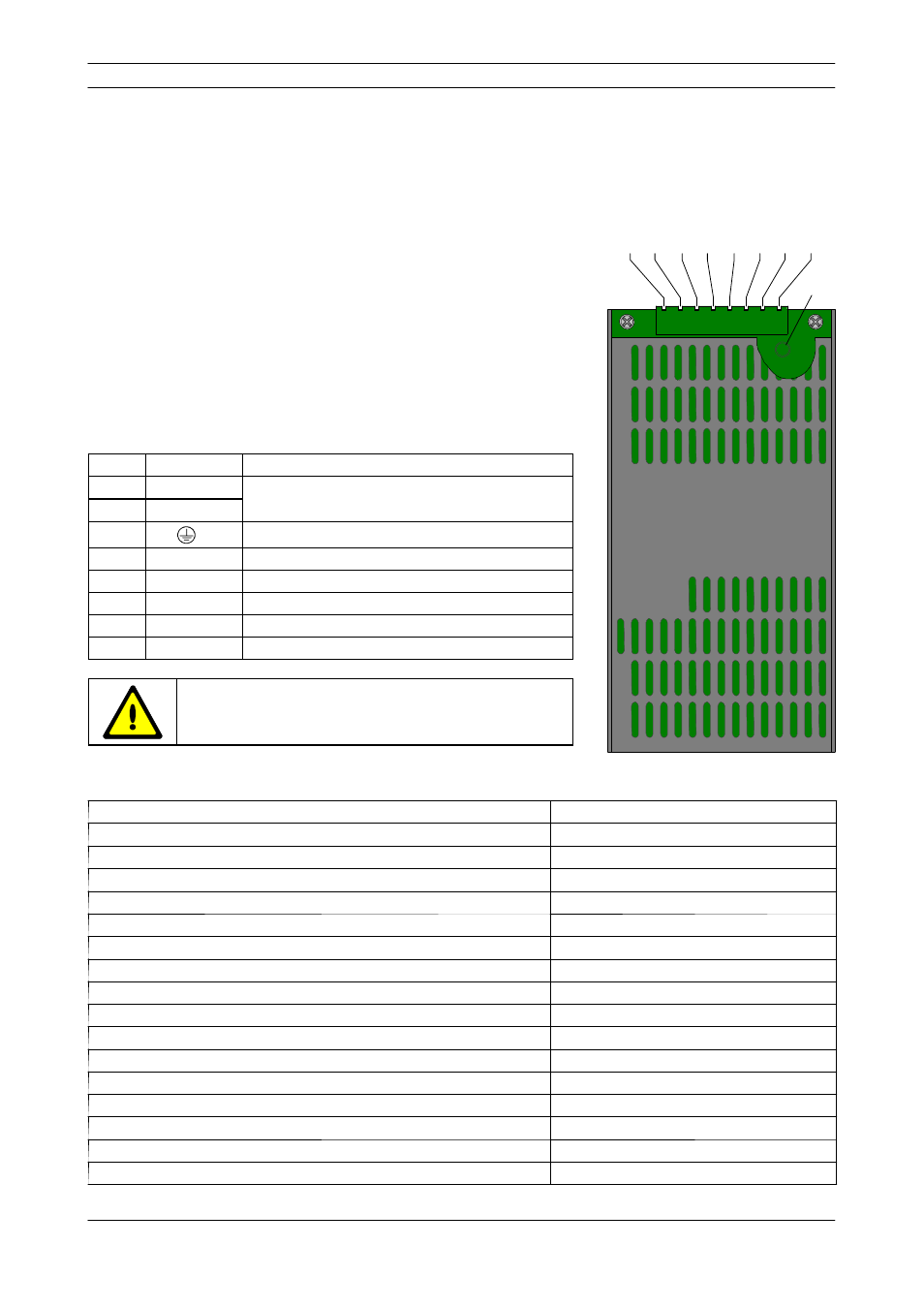

1 2 3 4 5 6 7 8

LED

1

8
