UPS 2416 A

hu | 16

F.01U.003.349 | 6.0 | 2009.03

Bosch Sicherheitssysteme GmbH

A mûködés ismertetése

A plug-in kivitelû, egyetlen kimenetet, rack-fiókot és
központi

csatlakozót

tartalmazó

UPS

2416

A

univerzális tápegység az FPA tûzjelzõ rendszer része.
-

A modul feszültségtúllépés és polaritáscsere elleni
védelemmel rendelkezik.

-

A kimenő feszültséget egy külső egység figyeli és
szabályozza.

-

A zöld LED jelzi, hogy a tápegység működik
(kimenő DC).

-

Hálózati tápellátás kiesés vagy a DC kimenet
hibája esetén a HIBA (FAULT) kimenet feszültsége
leesik 0 V-ra.

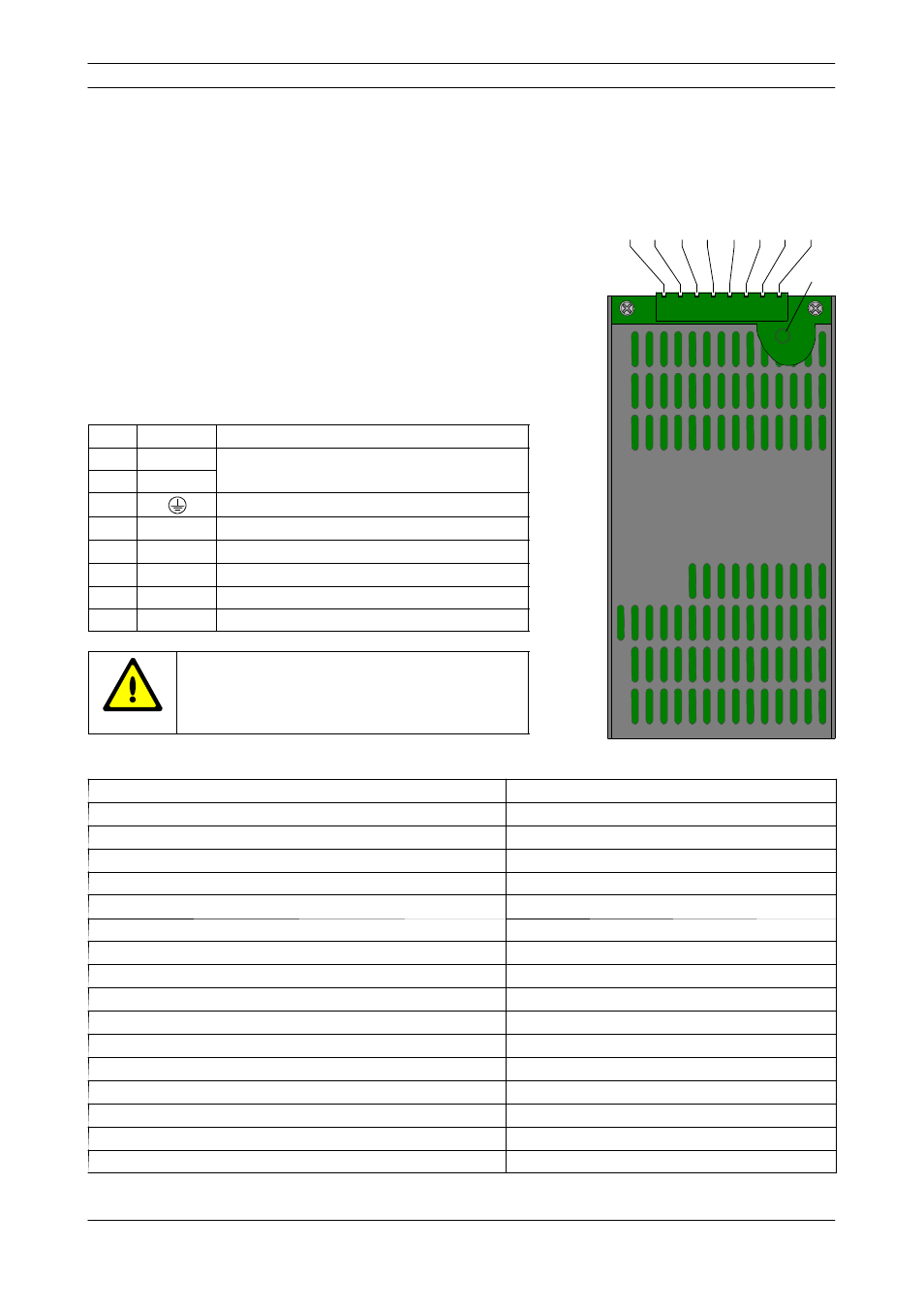

Poz.

Jelzés

Csatlakozás

1

ACL

AC tápellátás

2

ACN

3

Védőföld

4

DC+

26 . . . 29 V kimeneti DC plusz

5

DC-

0 V kimeneti DC mínusz

6

FAULT

Tápellátási hiba

7

RTH+

Hőmérsékletérzékelő plusz

8

RTH-

Hőmérsékletérzékelő mínusz

A tápegységet kizárólag az erre a célra
tervezett tápegységkeretben és
készülékházban (pl. tűzjelző központ
háza) használja!
.

Mûszaki adatok

Bemenő feszültség

100 V AC . . . 240 V AC (min - max)

Bemenő frekvencia

50 Hz . . . 60 Hz

Áramfelvétel

max. 1,95 A

Hatékonyság

> 85 %

Tartási idő

> 16 ms 115 V AC mellett

Kimenő feszültség

26 V DC . . . 29 V DC

Maximális terhelés

6 A

Folyamatos kimenő teljesítmény

160 W

Hűtés

szellőzés ventilátor nélkül

Biztonsági osztály az IEC 60950 / EN 60950 szerint

I

Megengedett üzemi hőmérséklet

-5 _C . . . 50 _C

Megengedett tárolási hőmérséklet

-20 _C . . . 60 _C

Megengedett relatív páratartalom

max. 95% nem lecsapódó

Ház anyaga

Galvanizált alumínium

Ház színe

Félfényes fekete

Méretek (mag. x szél. x mély.)

kb. 200 x 100 x 40 mm

Súly

kb. 780 g

1 2 3 4 5 6 7 8

LED

1

8
