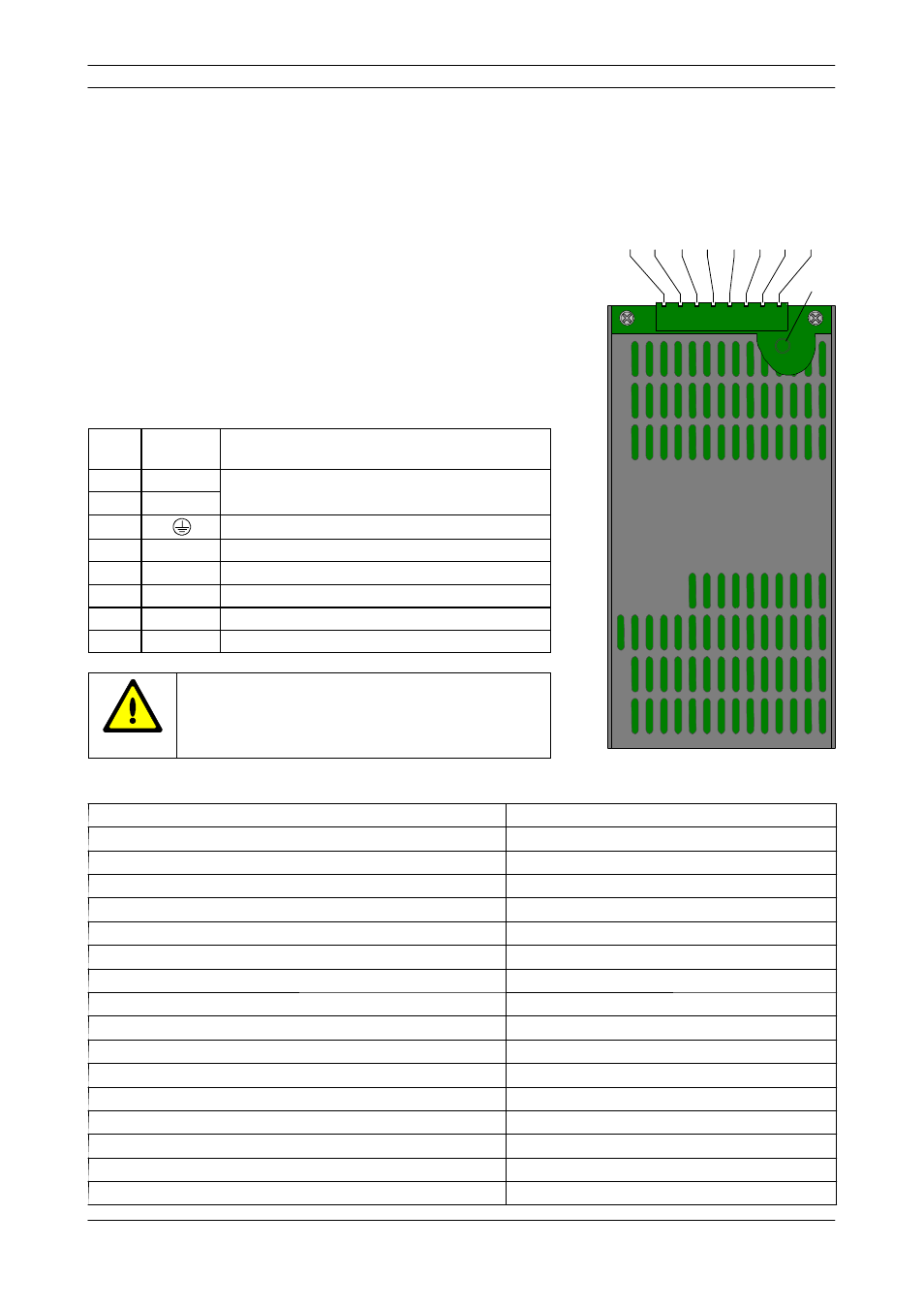

background image

UPS 2416 A

pl | 20

F.01U.003.349 | 6.0 | 2009.03

Bosch Sicherheitssysteme GmbH

Opis działania

Zasilacz UPS 2416 A o konstrukcji pozwalającej na prosty montaż, wyposażony w złącze
umożliwiające instalację w szafie typu Rack oraz centrali, stanowi uniwersalne, samodzielne,
zewnętrzne źródło zasilania dla centrali sygnalizacji pożaru FPA.

-

Moduł posiada zabezpieczenie przed przepięciem i
odwrotną polaryzacją.

-

Napięcie wyjściowe jest monitorowane i regulowane
zewnętrznie.

-

Działanie

zasilacza

sygnalizowane

jest

przez

wbudowaną zieloną diodę LED (wyjście DC).

-

W przypadku zwarcia sieci lub zwarcia napięcia
wyjściowego

DC

wyjście

FAULT

(poz.

6)

jest

przełączane na 0 V.

Po-

zycja

Ozna-

czenie

Złącze

1

ACL

Zasilanie sieciowe AC

2

ACN

3

Uziemienie ochronne

4

DC+

Wyjście dodatnie 26 V DC . . . 29 V DC

5

DC-

Wyjście ujemne 0 V DC

6

FAULT

Awaria zasilania

7

RTH+

Wyjście dodatnie czujnika temperatury

8

RTH-

Wyjście ujemne czujnika temperatury

Proszę używać zasilacza wyłącznie w do
tego

przeznaczonym

uchwycie

i

pożaroodpornej obudowie (np. w obudowie
centralnej)!

Dane techniczne

Napięcie wejściowe

100 VAC . . . 240 VAC (min. - maks.)

Częstotliwość wejściowa

50 Hz . . . 60 Hz

Pobór prądu

1,95 A maks.

Wskaźnik efektywności

> 85 %

Czas podtrzymania zasilania

> 16 ms przy 115 VAC

Napięcie wyjściowe

26 VDC . . . 29 VDC

Obciążenie maksymalne

6 A

Ciągła moc wyjściowa

160 W

Chłodzenie

konwekcyjne bez wentylatorów

Klasa bezpieczeństwa

I zgodnie z IEC 60950 / EN 60950

Dopuszczalna temperatura podczas pracy

-5 _C . . . 50 _C

Dopuszczalna temp. podczas przechowywania

-20 _C . . . 60 _C

Dopuszczalna wilgotność względna

maks. 95% bez kondensacji

Materiał obudowy

anodowane aluminium

Kolor obudowy

czarny, półpołysk

Wymiary (wys. x szer. x gł.)

ok. 200 x 100 x 40 mm

Masa

ok. 780 g

1 2 3 4 5 6 7 8

LED

1

8
