UPS 2416 A

no | 19

F.01U.003.349 | 6.0 | 2009.03

Bosch Sicherheitssysteme GmbH

Funksjonsbeskrivelse

UPS 2416 A er klargjort for innplugging og leveres med
ramme og panelkontakt. Enheten er en universell
strømforsyningsenhet med én utgang for branndetek-
sjonssystemet FPA.
-

Modulen er beskyttet mot overspenning og
reversert polaritet.

-

Utgangsspenningen overvåkes og justeres
eksternt.

-

Den grønne lysdioden (LED) på enheten indikerer
at strømforsyningen er aktiv (DC-utgang).

-

Hvis det oppstår en kortslutning, indikeres dette
med et feilsignal på terminalen FAULT (pos. 6).

Pos.

Markering

Tilkobling

1

ACL

Vekselstrømforsyning

2

ACN

3

Beskyttende jording

4

DC+

26 V DC . . . 29 V DC-utgang, pluss

5

DC-

0 V DC-utgang, minus

6

FAULT

Strømfeil

7

RTH+

Temperatursensor, pluss

8

RTH-

Temperatursensor, minus

Strømforsyningsenheten UPS 2416 A kan
bare brukes med de spesialkonstruerte
brakettene for strømforsyning!

Tekniske spesifikasjoner

Inngangsspenning

100 V AC . . . 240 V AC (min. - maks.)

Inngangsfrekvens

50 Hz . . . 60 Hz

Strømforbruk

Maks. 1,95 A

Virkningsgrad

> 85 %

Oppholdstid

> 16 ms ved 115 V AC

Utgangsspenning

26 V DC . . . 29 V DC

Maksimal belastning

6 A

Permanent utgangsstrøm

160 W

Kjøling

Konveksjon uten vifte

Sikkerhetsklasse i henhold til IEC 60950/EN 60950

I

Tillatt driftstemperatur

-5 _C - 50 _C

Tillatt lagringstemperatur

-20 _C - 60 _C

Tillatt relativ fuktighet

Maks. 95 % ikke-kondenserende

Husmateriale

Aluminium, anodisert

Husfarge

Halvblank svart

Mål (H x B x D)

Ca. 200 x 100 x 40 mm

Vekt

Ca. 780 g

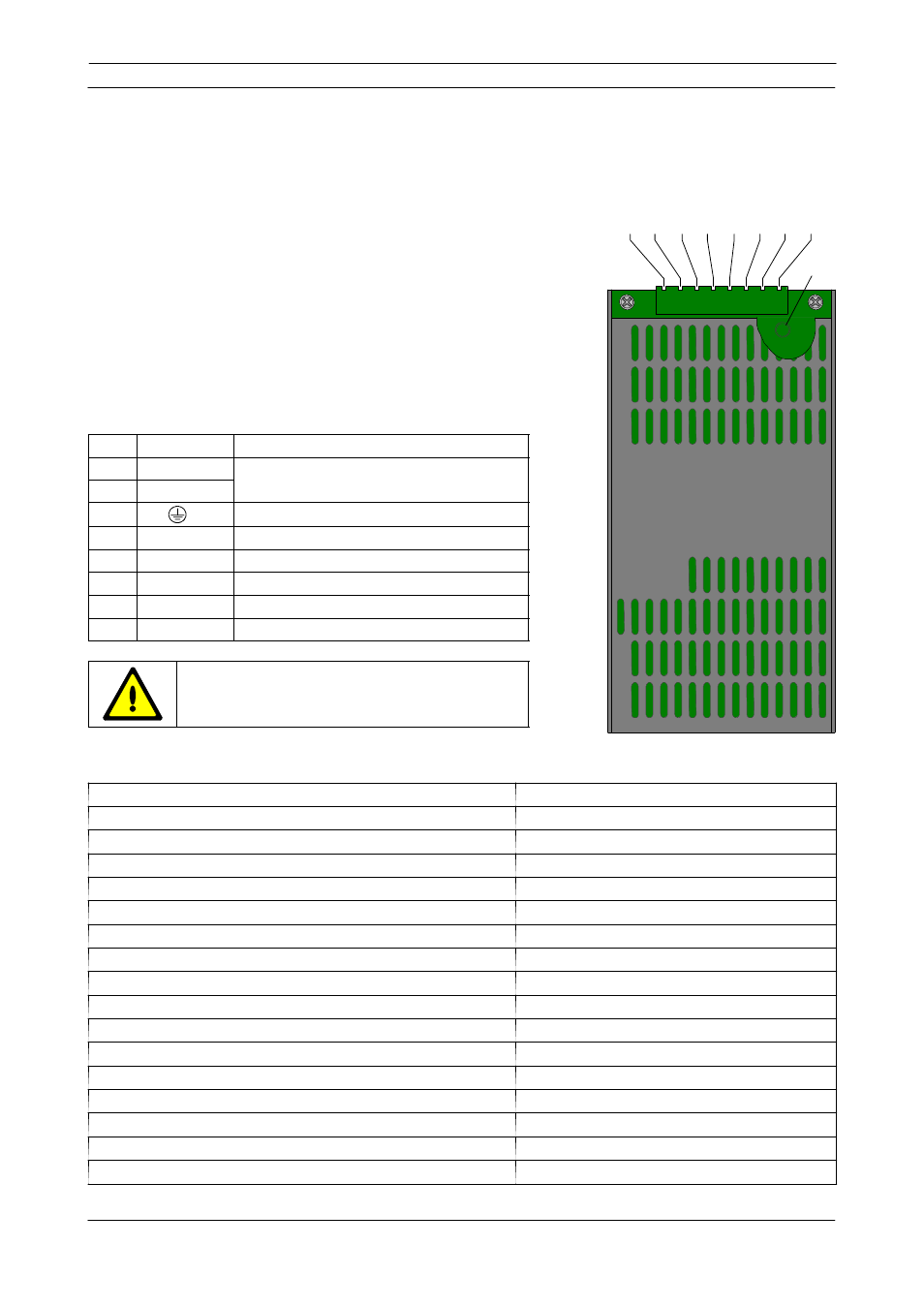

1 2 3 4 5 6 7 8

LED

1

8
