UPS 2416 A

nl | 18

F.01U.003.349 | 6.0 | 2009.03

Bosch Sicherheitssysteme GmbH

Functiebeschrijving

De UPS 2416 A is een voedingseenheid met universele
enkele uitgang en stekkercontact voor het FPA rook-
meldsysteem. De voedingseenheid is voorzien van een
rek- en paneelconnector.
-

De module is beveiligd tegen overspanning en
polariteitsomkering.

-

De uitgangsspanning wordt extern bewaakt en
geregeld.

-

De groene ingebouwde LED geeft aan of de voeding
werkt (DC-uitgang).

-

In geval van een 230V stroomstoring of een storing in
de DC spanningsuitgang zal de FAULT uitgang (pos. 6)
schakelen naar 0 V.

Pos.

Markering

Functie

1

ACL

AC-netvoeding

2

ACN

3

Veiligheidsaarding

4

DC+

26 V DC . . . 29 V DC-uitgang plus

5

DC-

0 V DC-uitgang min

6

FAULT

Voedingsstoring

7

RTH+

Temperatuursensor plus

8

RTH-

Temperatuursensor min

Gebruik de voedingsunit enkel in de
daarvoor ontworpen voedingsbeugel en
behuizing (b.v. de centrale behuizing)!

Technische specificatie

Ingangsspanning

100 V AC . . . 240 V AC (min - max)

Ingangsfrequentie

50 Hz . . . 60 Hz

Stroomverbruik

1,95 A max.

Rendementsfactor

> 85 %

Uithoudingstijd

> 16 ms bij 115 V AC

Uitgangsspanning

26 V DC . . . 29 V DC

Maximumbelasting

6 A

Continue uitgangsvoeding

160 W

Koeling

Convectie zonder ventilator

Veiligheidsklasse volgens IEC 60950 / EN 60950

I

Toegestane bedrijfstemperatuur

-5 _C . . . 50 _C

Toegestane opslagtemperatuur

-20 _C . . . 60 _C

Toegestane relatieve vochtigheid

max. 95% niet-condenserend

Materiaal behuizing

Aluminium, geanodiseerd

Kleur behuizing

Zwart, halfglans

Afmetingen (H x B x D)

ca. 200 x 100 x 40 mm

Gewicht

ca. 780 g

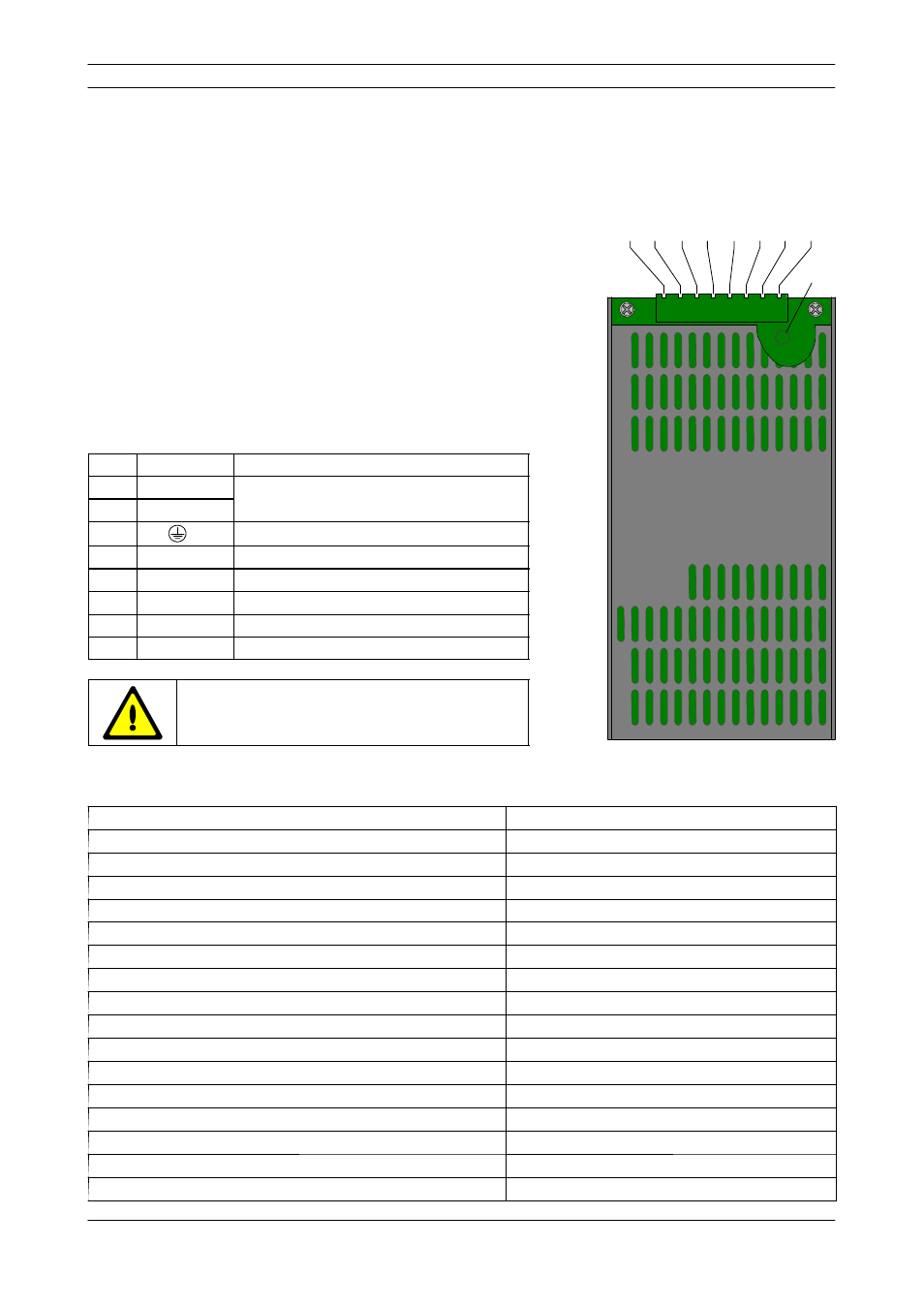

1 2 3 4 5 6 7 8

LED

1

8
