UPS 2416 A
es | 12
F.01U.003.349 | 6.0 | 2009.03
Bosch Sicherheitssysteme GmbH
Descripción de las funciones
El UPS 2416 A, con un diseño enchufable que incluye co-
nector a la central y al bastidor, es una unidad de fuente
de alimentación de salida única universal para el sistema
de detección de incendios FPA.
-
El módulo está protegido contra sobretensión y
polaridad invertida.
-
La tensión de salida es monitorizada y regulada
externamente.
-
El LED verde integrado indica que está funcio-
nando la fuente de alimentación (salida DC).
-
En el caso de un fallo en la alimentación principal o
fallo de la salida de tensión de corriente continua,
la salida ”FAULT” (Pos.6) cae a 0 V.
Pos.
Marcación
Conexión
1
ACL
Suministro de red AC
2
ACN
3
Tierra de protección
4
DC+
26 V DC . . . 29 V DC salida más
5
DC-
0 V DC salida menos
6
FAULT
Funcionamiento anómalo de la potencia
7
RTH+
Sensor de temperatura más
8
RTH-
Sensor de temperatura menos
¡Instale la fuente de alimentación solo en los
soportes diseñados para dicho propósito y
protegida del fuego (p.e. en la cabina de la
central)!
Especificaciones técnicas
Tensión de entrada
100 V AC . . . 240 V AC (min. - máx.)
Frecuencia de entrada
50 Hz . . . 60 Hz
Consumo de corriente
1,95 A máx.
Factor de eficiencia
> 85 %
Tiempo de mantenimiento
> 16 ms a 115 V AC
Tensión de salida
26 V DC . . . 29 V DC
Carga máxima
6 A
Potencia salida continua
160 W
Refrigeración
Convección sin ventilador
Clase de protección según IEC 60950 / EN 60950
I
Temperatura de funcionam. permitida
-5 _C . . . 50 _C
Temperatura de almacenam. permitida
-20 _C . . . 60 _C
Humedad relativa permitida
máx. 95% sin condensación
Material de la carcasa
Aluminio, anodizado
Color carcasa
Negro semi brillante
Dimensiones (A x A x P):
aprox. 200 x 100 x 40 mm
Peso
aprox. 780 g

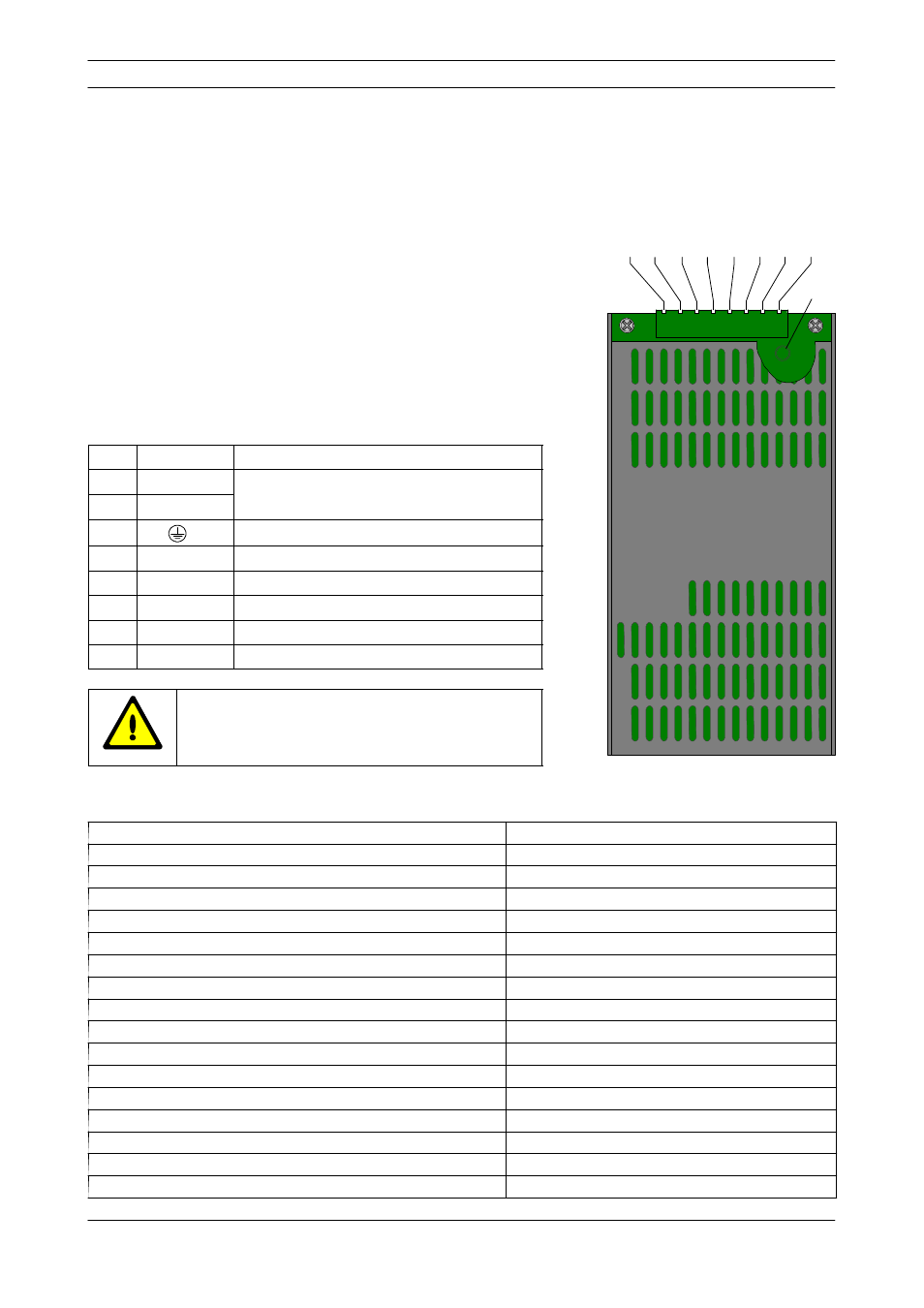

1 2 3 4 5 6 7 8
LED
1
8
