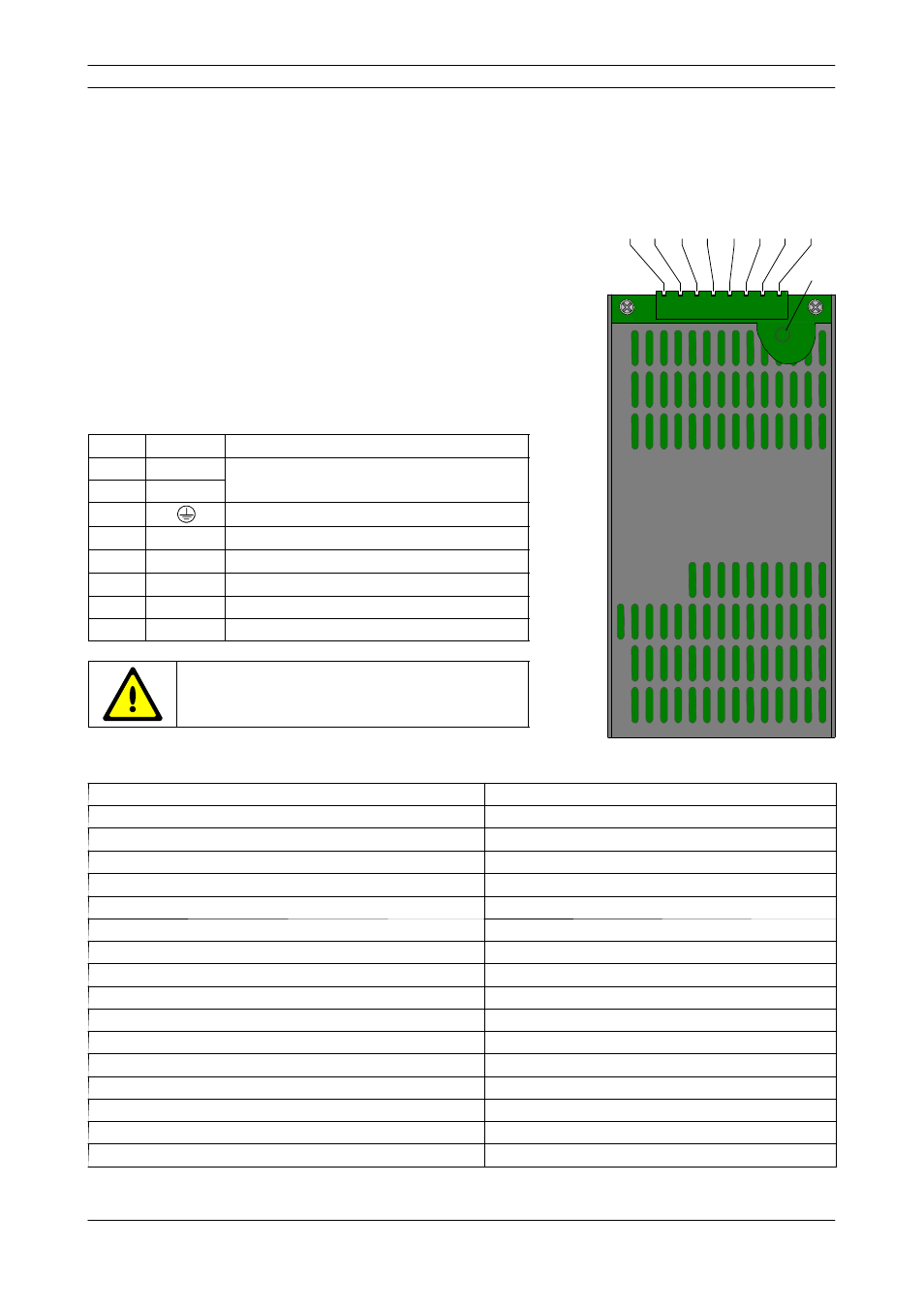

background image

UPS 2416 A

el | 10

F.01U.003.349 | 6.0 | 2009.03

Bosch Sicherheitssysteme GmbH

Λειτουργική περιγραφή

Ο εμβυσματωμένος σχεδιασμός UPS 2416 A με βάση
στήριξης και συνδετήρα πίνακα είναι γενική μονάδα
τροφοδοσίας για το σύστημα ανίχνευσης πυρκαγιάς FPA.
-

Το δομοστοιχείο προστατεύεται έναντι υπέρτασης
και ανεστραμένης πολικότητας.

-

Ητάση εξόδου επιτηρείται και ρυθμίζεται
εξωτερικά.

-

Ηπράσινη ενσωματωμένη φωτοδίοδος (LED)
δείχνει ότι το τροφοδοτικό λειτουργεί (έξοδος DC).

-

Σε περίπτωση σφάλματος της κύριας ή της DC
τροφοδοσίας, η έξοδος της επαφής FAULT (θέση 6)
πέφτει στα 0 V.

Θέση Σήμανση

Σύνδεση

1

ACL

AC κύρια τροφοδοσία

2

ACN

3

Προστατευτική γείωση

4

DC+

26 V DC . . . 29 V DC έξοδος θετική

5

DC-

0 V DC έξοδος αρνητική

6

FAULT

Δυσλειτουργία ισχύος

7

RTH+

Αισθητήρας θερμοκρασίας θετικό

8

RTH-

Αισθητήρας θερμοκρασίας αρνητικό

Τοποθετήστε την μονάδα τροφοδοσίαςμόνο
στιςπροτεινόμενεςθέσηςχρησιμοποιόντας
πυράντοχο κοιτίο (π.χ. κοιτίο πίνακα)!

Τεχνικέςπροδιαγραφές

Τάση εισόδου

100 V AC . . . 240 V AC (ελάχ. - μέγ.)

Συχνότητα εισόδου

50 Hz . . . 60 Hz

Κατανάλωση ρεύματος

1,95 A μέγ.

Συντελεστής αποδοτικότητας

> 85 %

Χρόνος καθυστέρησης

> 16 ms σε 115 V AC

Τάση εξόδου

26 V DC . . . 29 V DC

Μέγιστη φόρτιση

6 A

Συνεχής ισχύς εξόδου

160 W

Ψύξη

Μεταγωγή θερμότητας χωρίς ανεμιστήρα

Κατηγορία προστασίας κατά IEC 60950 / EN 60950

I

Επιτρεπτή θερμοκρασία λειτουργίας

-5 _C . . 50 _C

Επιτρεπτή θερμοκρασία αποθήκευσης

-20 _C . . . 60 _C

Επιτρεπτή σχετική υγρασία

Μέγ. 95% μη συμπυκνούμενη

Υλικό πλαισίου

Αλουμίνιο, ανοδιωμένο

Χρώμα πλαισίου

Ημιστιλπνός μαύρος

Διαστάσεις (Υ x Π x Β)

περ. 200 x 100 x 40 mm

Βάρος

περ. 780 g

1 2 3 4 5 6 7 8

LED

1

8
