UPS 2416 A

ru | 23

F.01U.003.349 | 6.0 | 2009.03

Bosch Sicherheitssysteme GmbH

Рабочее описание

UPS 2416 A со штепсельным соединением, на стойке и
с

разъемом

для

панели

представляет

собой

универсальный блок питания с одиночным выходом для
системы пожарной сигнализации FPA.
-

Модуль защищен от перенапряжения и обратной
полярности.

-

Напряжение

на

выходе

контролируется

и

регулируется извне.

-

Зеленый светодиод (LED) на панели показывает
подачу питания (выход постоянного тока).

-

В случае неисправности основного питания или
неисправности выхода постояннго тока напряжение
на выходе FAULT (Поз. 6) падает до 0 В.

Поз. Марки-

ровка

Связь

1

ACL

Питание от сети переменного тока

2

ACN

3

Защитное заземление

4

DC+

Положительный выход 26-29 В пост. тока

5

DC-

Отрицательный выход 0 В пост. тока

6

FAULT

Сбой питания

7

RTH+

Датчик температуры положительный

8

RTH-

Датчик температуры отрицательный

Используйте блок источника питания только
со специальными кронштейнами для ИП и
пожарными корпусами (например, с
корпусом панели)!

Технические характеристики

Напряжение на входе

100 . . . 240 В переменного тока (мин - макс)

Частота на входе

50 Гц . . . 60 Гц

Потребляемый ток

1,95 A макс.

Коэффициент полезного действия

> 80 %

Время работы

> 16 мин при 115 В переменного тока

Напряжение на выходе

26 . . . 29 В постоянного тока

Максимальная нагрузка

6 A

Длительная выходная мощность

160 Вт

Охлаждение

Конвекция без вентилятора

Класс безопасности по IEC 60950 / EN 60950

I

Допустимая рабочая температура

-5 _C . . . 50 _C

Допустимая температура хранения

-20 _C . . . 60 _C

Допустимая относительная влажность

макс. 95% без конденсата

Материал корпуса

Алюминий, анодированный

Цвет корпуса

Полуматовый черный

Размеры (В x Ш x Г)

прибл. 200 x 100 x 40 мм

Вес

прибл. 780 г

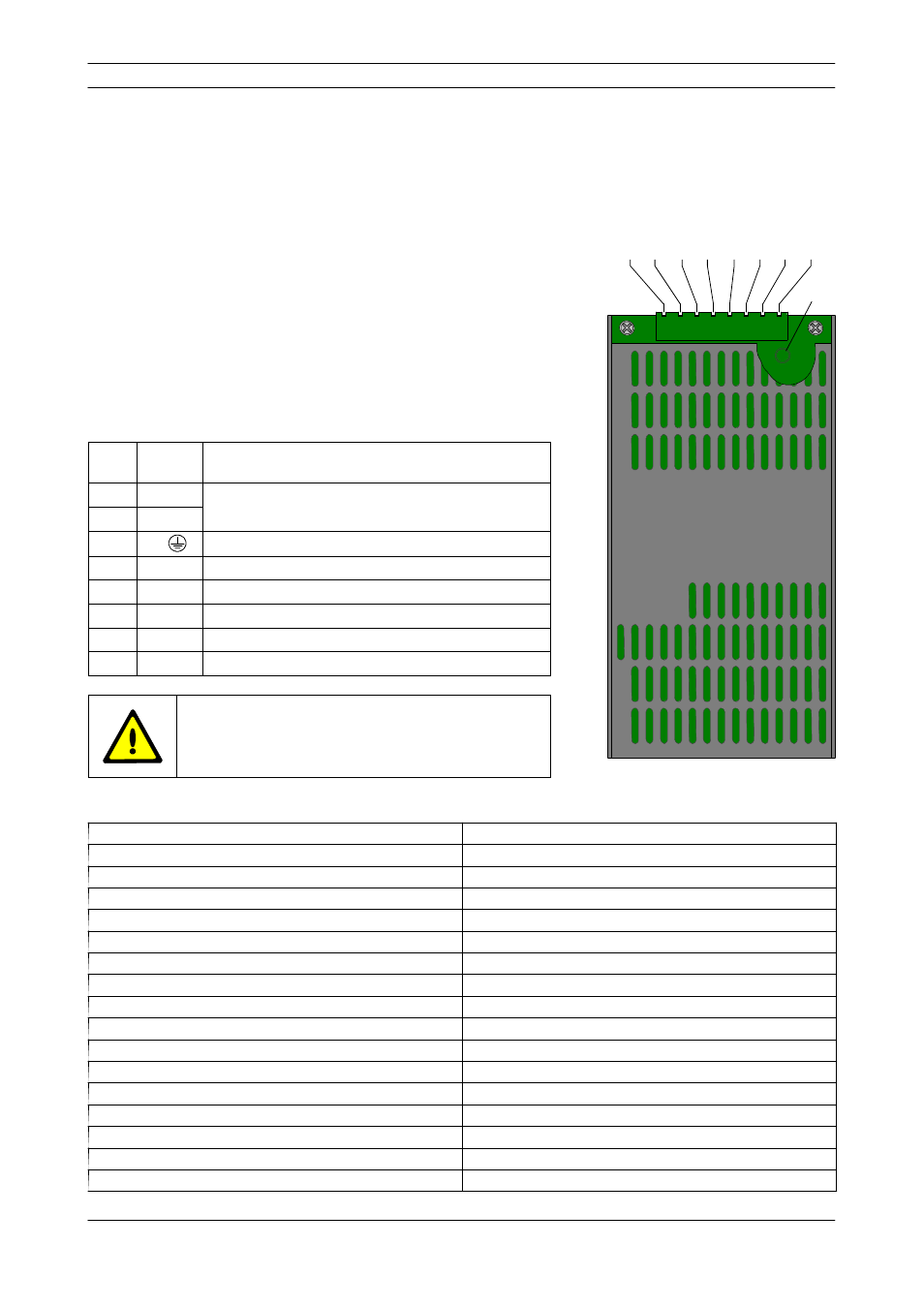

1 2 3 4 5 6 7 8

LED

1

8
