91

FRANÇAIS

GÉNÉRAL
Alimentation:

Tension de fonctionnement:

CC 14,4 V
(11 V à 16 V tolérés)

Système de mise à la masse: négatif
Température de fonctionnement autorisée:

0°C à +40°C

Dimensions (L

× H × P):

Taille d’installation:
• Avec la plaque de montage de type B

(standard)

182 mm

× 52 mm × 165 mm

• Avec la plaque de montage de type A

182 mm

× 52 mm × 160 mm

Taille du panneau:

188 mm

× 58 mm × 14 mm

Masse: 2,25 kg (avec le moniteur)

○ ○ ○ ○ ○ ○ ○ ○ ○

Appareil satellite

Prises d’entrée:

AV INPUT 1/2:

Audio: 0,5 Vrms (gauche/droit)
Vidéo (composite): 1 Vc-c/75

Prises de sortie (niveau/impédance):

AV OUTPUT:

Audio: 2,0 V/20 k

Ω en charge (pleine

échelle)

Vidéo (composite): 1 Vc-c/75

PRE OUT:

Audio: 2,0 V/20 k

Ω en charge (pleine

échelle)

Autres prises:

Intégration du système (TO MAIN UNIT)
Antenne FM/AM (FM/AM ANTENNA)
Liaison AV (AV BUS)
Changeur de CD (TO CHANGER)
Caméra de recul/Enceinte centrale
(BACKCAMERA REMOTE/CENTER SPEAKER)
Cordon d’alimentation (POWER)

Dimensions (L

× H × P):

230 mm

× 35 mm × 181 mm

Masse: 1,3 kg

La conception et les spécifications sont
sujettes à changement sans notification.

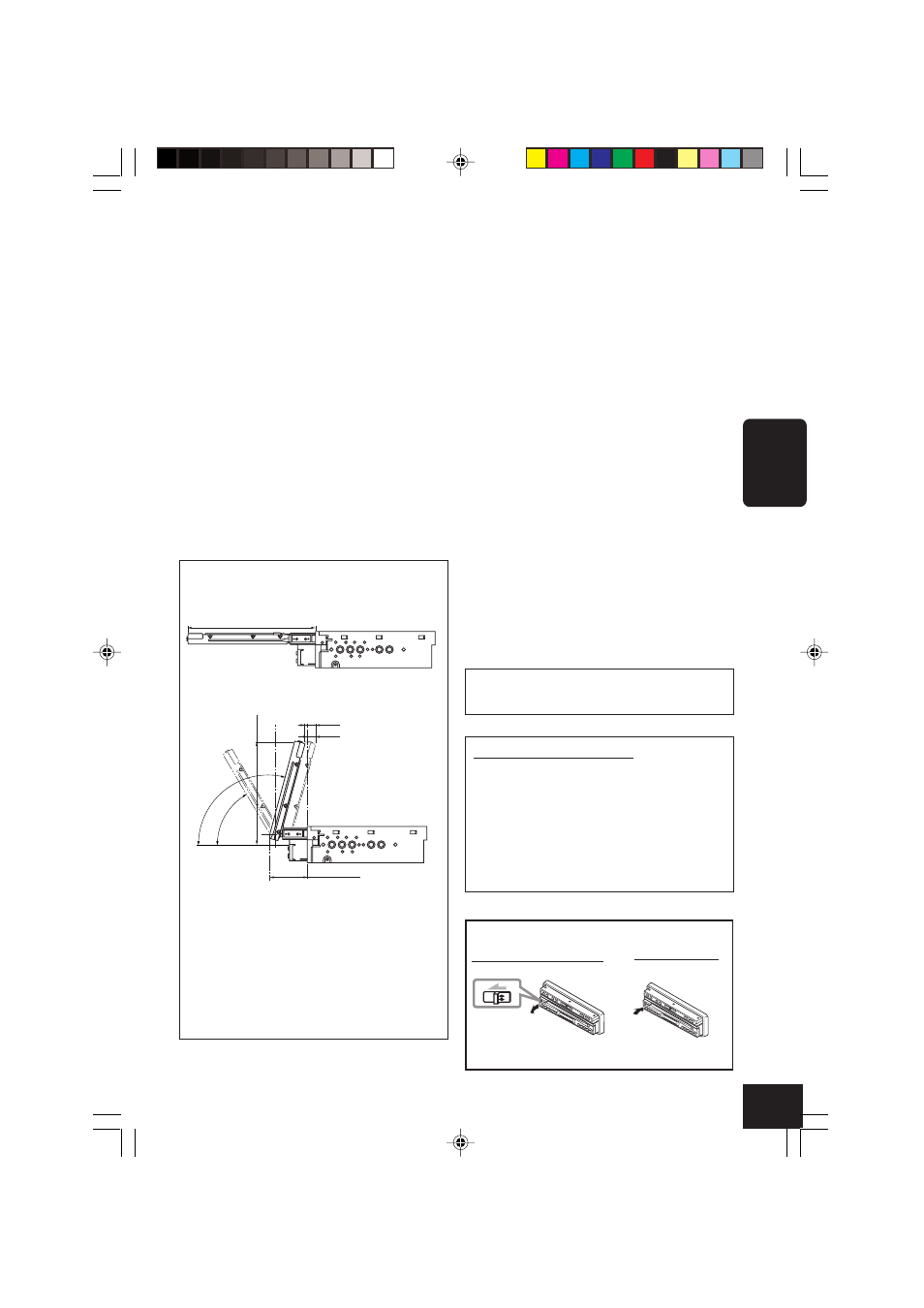

Espace nécessaire pour le
déploiement du moniteur

ATTENTION: Lors du déploiement du
moniteur, laissez un espace libre pour lui
permettre de sortir. Sinon, le moniteur risque
de gêner l’utilisation du volant et du levier
de vitesse, et cela pourrait entraîner un
accident de la circulation.

177

60˚

105˚

51.8

143.3

15

12.2

mm

À propos du désalignement:

Le désalignement peut résulter de la
conduite sur une route très accidentée. Cela
n’endommage pas l’appareil ni le disque
mais peut être gênant.
Il est recommandé d’arrêter la lecture du
disque lorsque vous conduisez sur une route
accidentée.

Retrait du panneau de commande
Pour le détacher

Pour l’attacher
