Versteckte Einheit
Eingangsbuchsen:
AV INPUT 1/2:
Audio: 0,5 Veff (links/rechts)
Video (FBAS): 1 Vs-s/75
Ω
Ausgangsbuchsen (Pegel/Impedanz):
AV OUTPUT:
Audio: 2,0 V/20 k
Ω Last (volle Skala)
Video (FBAS): 1 Vs-s/75 Ω
PRE OUT:
Audio: 2,0 V/20 k Ω Last (volle Skala)
Andere Anschlüsse:
Systemintegration (TO MAIN UNIT)
UKW/AM-Antenne (FM/AM ANTENNA)
AV-Bus (AV BUS)
CD-Wechsler (TO CHANGER)
Rückfahrkamera/Mittenlautsprecher
(BACKCAMERA REMOTE/CENTER SPEAKER)
Netzkabel (POWER)
Abmessungen (B × H × T):
230 mm
× 35 mm × 181 mm
Gewicht: 1,3 kg
Änderungen bei Design und technischen
Daten bleiben vorbehalten.
ALLGEMEINES
Betriebsstromanforderungen:
Betriebsspannung: DC 14,4 V
(11 V bis 16 V Toleranz)
Erdungssystem: Negative Masse
Zulässige Betriebstemperatur:
0°C bis +40°C
Abmessungen (B
× H × T):
Einbaugröße:
• Mit manschettenmontierten Platten Typ B
(Standard)
182 mm × 52 mm × 165 mm
• Mit manschettenmontierten Platten Typ A
182 mm
× 52 mm × 160 mm
Tafelgröße: 188 mm × 58 mm × 14 mm
Gewicht: 2,25 kg (einschließlich Monitor)
mm
Erforderlicher Platz für
Monitorausschub

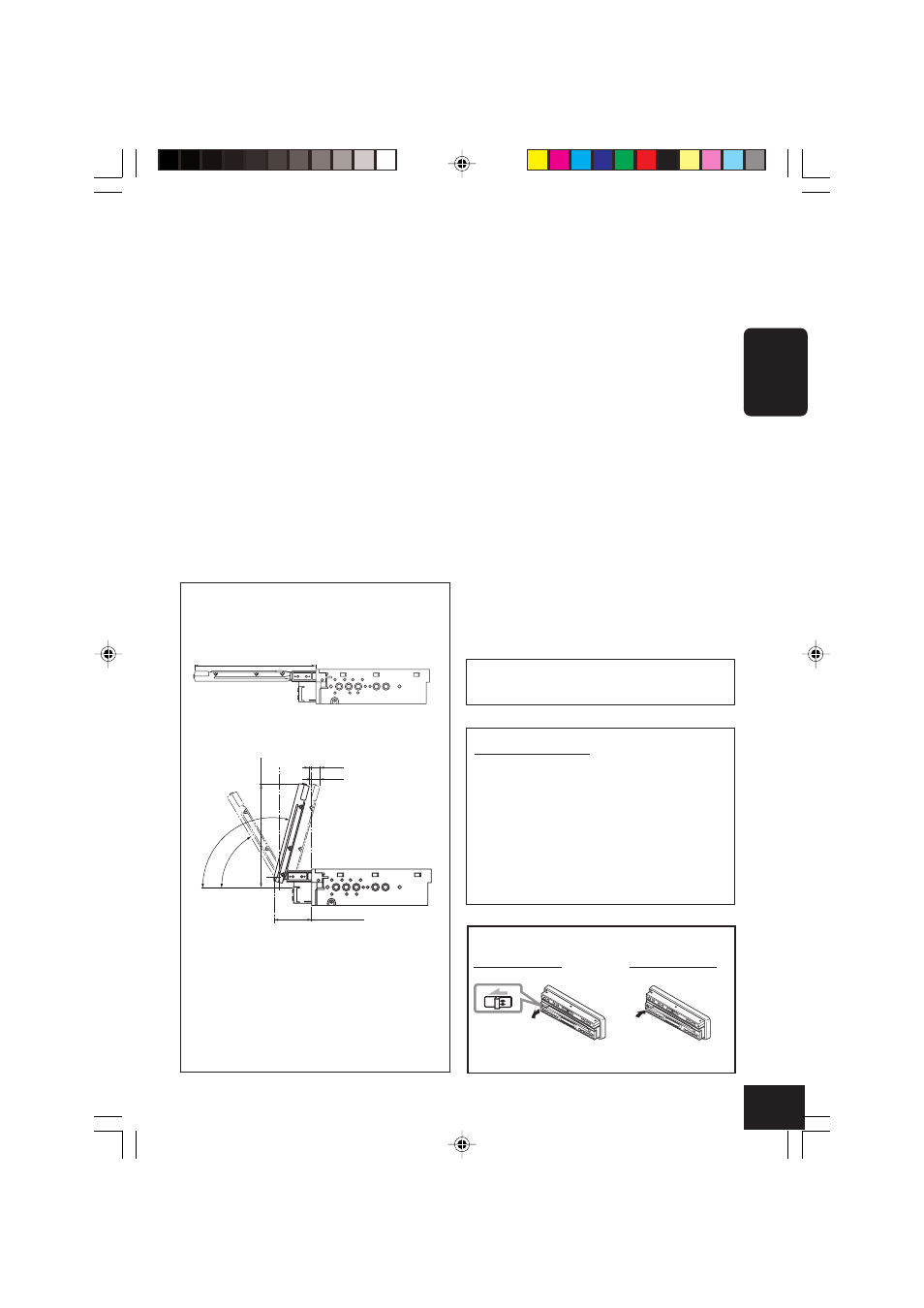

ACHTUNG: Beim Ausfahren des Monitors
ist für ausreichend Raum zu sorgen.
Andernfalls kann die Handhabung von
Lenkrad und Schalthebel behindert werden,
sodass die Gefahr von Verkehrsunfällen
droht.
177
Über Fehlabtastung:
Bei Fahren auf sehr holperigen Straßen kann
Fehlabtastung hervorgerufen werden.
Dadurch wird weder das Gerät noch die
Disk beschädigt, aber die Wiedergabefehler
sind lästig.
Wir empfehlen, dass Sie die Disk-
Wiedergabe beim Fahren auf solchen
Straßen stoppen.
60˚
105˚
51,8
143,3
15
12,2
Abnehmen des Bedienfelds
Zum Abnehmen
Zum Anbringen
