手順 1：壁面プレートの取り付け：木製間柱へ設置する場合のみ
警告：ラグボルトを締めすぎないようにしてください。ラグボルトの締めすぎにより、損傷や故障が生じる場合があります。
ラグボルトは、ラグボルトワッシャーが壁面プレートに密着するまで締めつけます
木製間柱への取り付け：壁面プレート (A) は、必ず木製の間柱に取り付けてください。高性能の間柱探知機を使って、間柱の
位置を調べます。千枚通しか細い釘で間柱の位置を再確認するようにしてください。4.8 mm (3/16 インチ) のドリルビットを
使って、適当な高さの位置に、奥行き 63.5 mm (2.5 インチ) の穴を予めあけておきます。穴が間柱の中心にあることを確認
します。この穴の位置に壁面プレートの中央の穴を合わせます。壁面プレートをテンプレートにして、上と下の穴の位置に印を付
けます。壁面プレートが水平なことを確認してから、4.8 mm (3/16 インチ) のドリルビットを使って、印を付けた位置に奥行き
63.5 mm (2.5 インチ) の穴をあけます。3 本のラグボルト (P) と 3 個のラグボルトワッシャー (Q) を使って、壁面プレートを
壁に取り付けます。プレート中央の平らな面が壁に接するように壁面プレートの向きを確認します。下の図 1 をご覧ください。
注意:テレビを取り付けると、壁面プレートはテレビの高さの中央に位置するようになります。

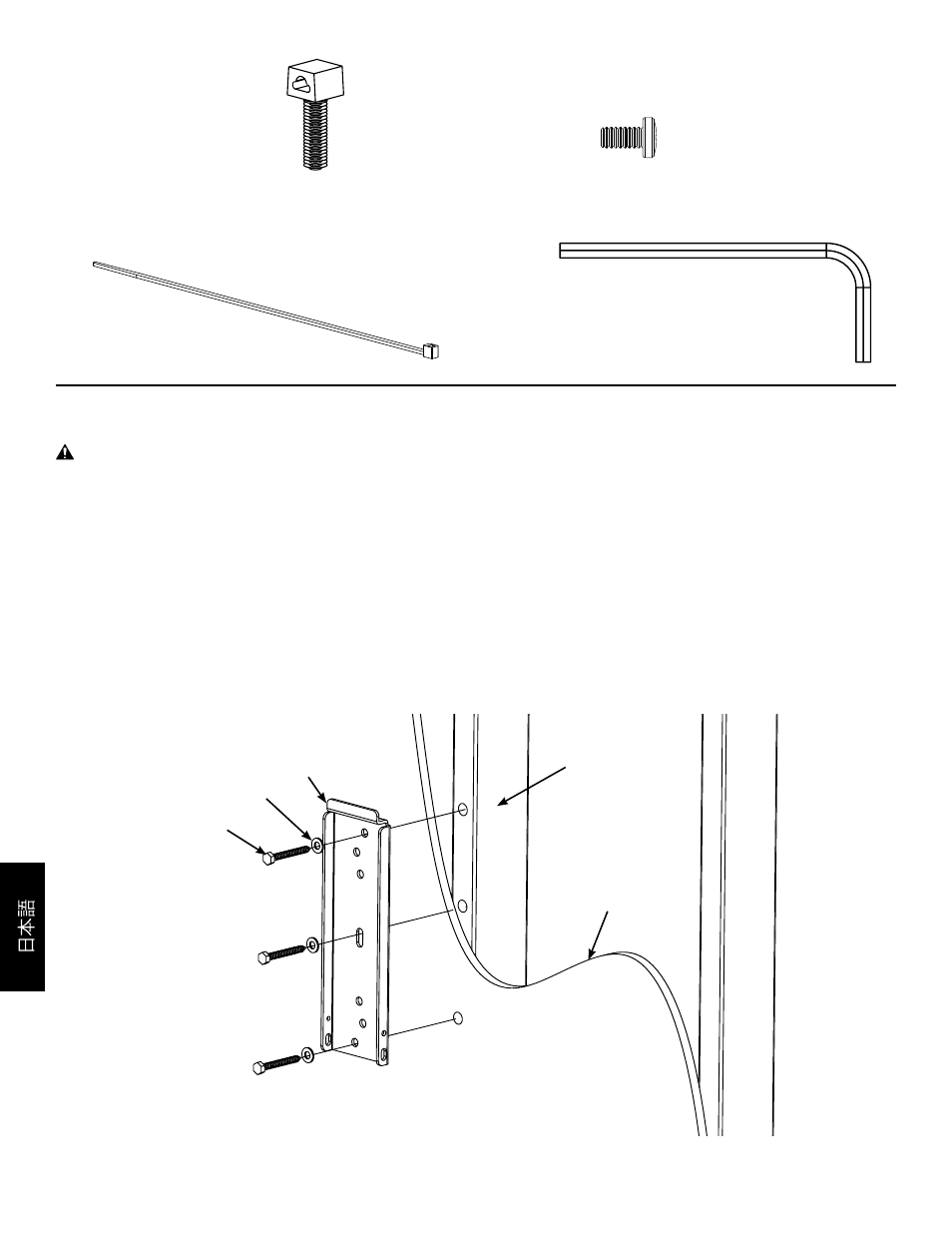

図 1
(3) 配線結束クリップ - R (2) 安全ボルト - S
(3) 配線結束ワイヤー - T (1) アレンキー - U
P
A
Q
ドライウォールの断面図
(間柱を表示)
間柱
