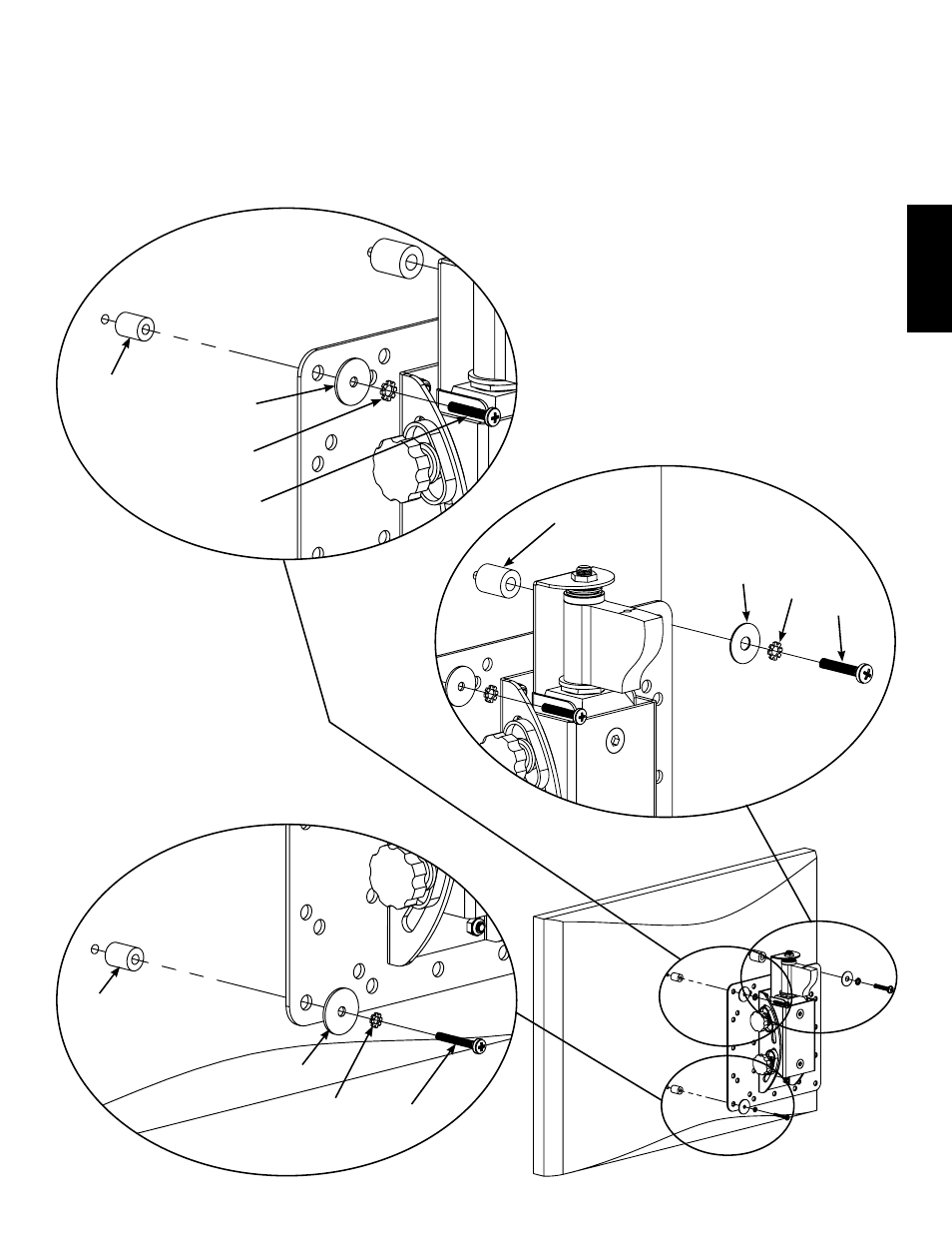

Paso 3: Agregado del conjunto de brazo a un televisor con la parte trasera curva, una zona hendida alrededor de
los insertos roscados o cualquier otra obstrucción
Determine primero el diámetro de perno (F,G,H) que necesita el televisor. Para ello deberá probar los pernos con la
mano en el inserto roscado que se encuentra en la parte trasera del mismo. Si encuentra alguna resistencia, deténgase
inmediatamente. Una vez que haya determinado el diámetro correcto, vea el diagrama correspondiente más abajo. Haga
pasar el perno por la arandela de seguridad apropiada (I,J,K), una arandela (N,O), la placa de monitor y el espaciador
apropiado (L,M) y finalmente enrósquelo en el televisor.
Perno de diámetro M5
Perno de diámetro M6
Perno de diámetro M4
L
N
J
G
O
K
H
M
L
N
I
F
