Schritt 1: Wandplatte montieren: Nur für Montage an Holzträgerbalken
VORSICHT: Die Holzschrauben nicht überdrehen. Durch Überdrehen werden die Holzschrauben beschädigt oder
geschwächt. Die Holzschrauben nur soweit festziehen, bis die Unterlegscheibe fest gegen die Wandplatte drückt.
Montage an einem Holzbalkenträger: Die Wandplatte (A) muss an einem Trägerbalken montiert werden. Suchen Sie
den Träger mit einem hochwertigen Sensor. Es ist sinnvoll, die Lage des Trägers mit einer Ahle oder einem dünnen Nagel
zu überprüfen. An der entsprechenden Position in jedem Trägerbalken mit einem 3/16-Zoll-Bohrer ein Loch mit einer Tiefe
von 6,4 cm vorbohren. Die Bohrung muss sich im Mittelbereich des Trägerbalkens befinden. Diesen Punkt für die mittlere
Bohrung in der Wandplatte verwenden. Die Wandplatte als Schablone zur Markierung der oberen und unteren Bohrungen
verwenden. Die Wandplatte ausrichten und an der Markierung mit einem 3/16-Zoll-Bohrer ein 6,4 cm tiefes Loch bohren. Die
Wandplatte mit drei Holzschrauben (P) und drei Holzschraubenunterlegscheiben Q an der Wand montieren). Die Wandplatte
muss so ausgerichtet sein, dass die flache Oberfläche in der Mitte der Platte zur Wand zeigt. Siehe Abbildung 1.
HINWEIS: Das Fernsehgerät wird beim Montieren vertikal auf der Wandplatte zentriert.

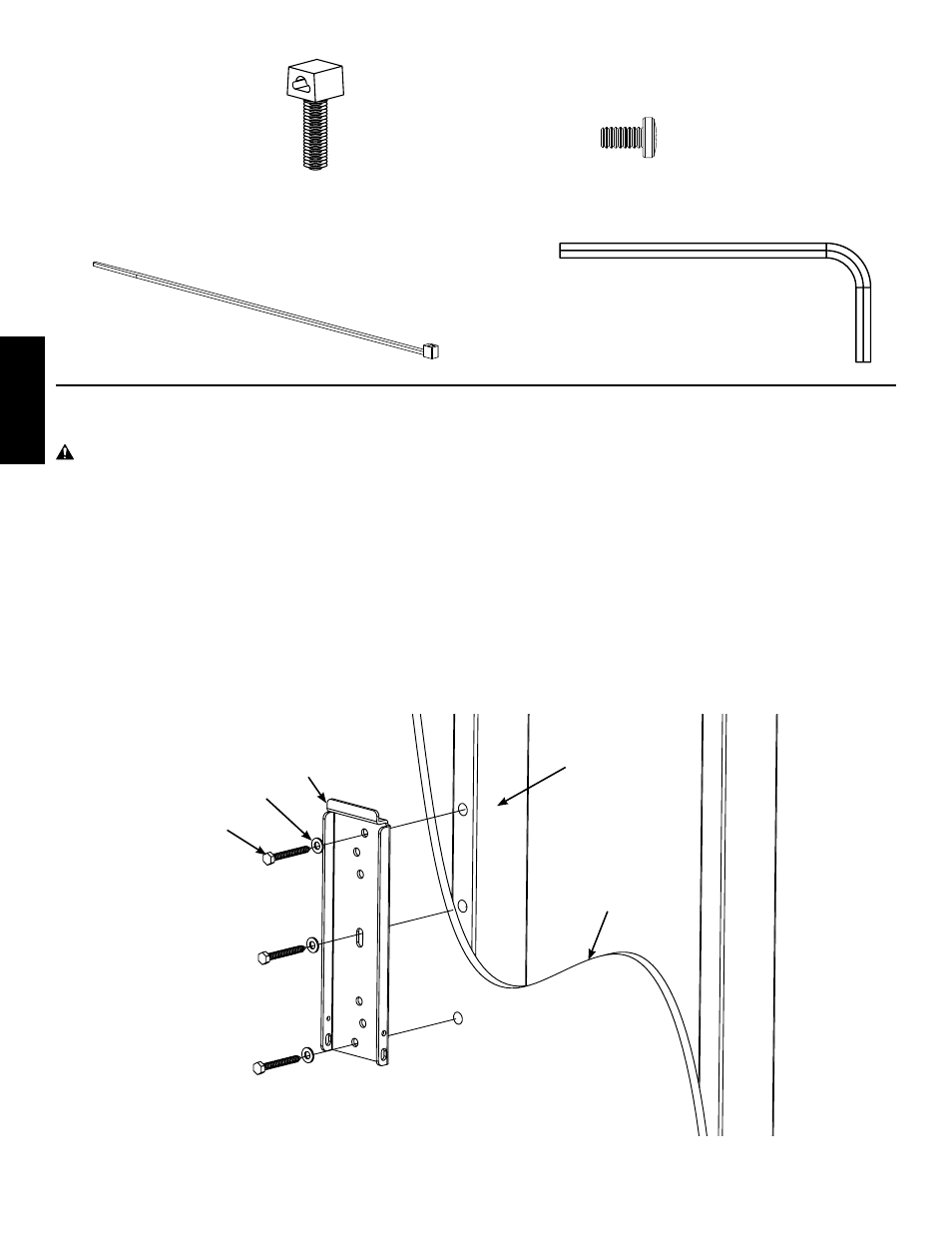

Abbildung 1
(3) Kabelbinderführung – R
(2) Sicherungsschraube – S
(3) Kabelbinder – T
(1) Inbusschlüssel – U
P
A
Q
Schnittbild der
Trockenwand
zur Darstellung der
Trägerbalken.
Trägerbalken
