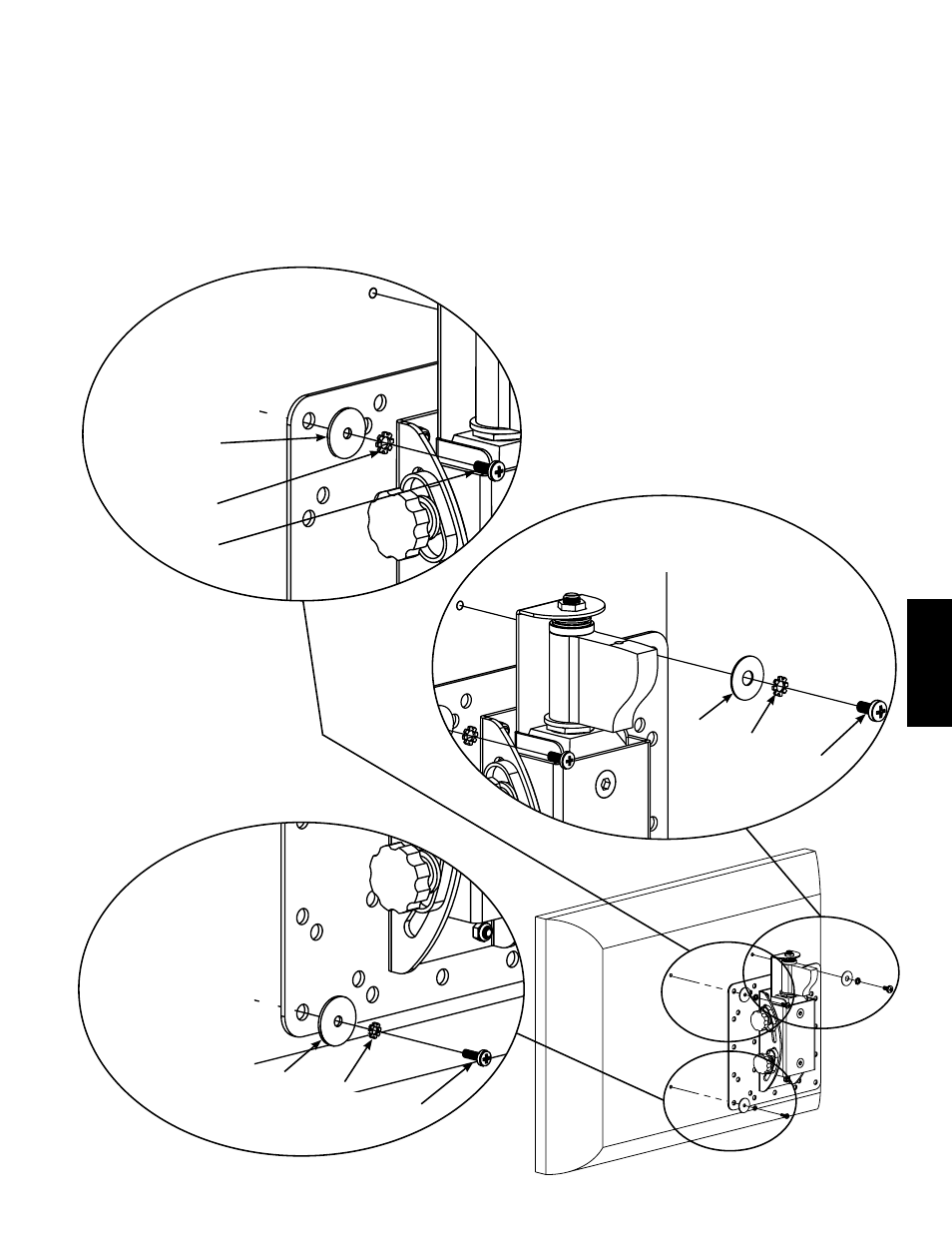

Fase 2: Aggiunta del gruppo del braccio a un televisore con retro piatto
NOTA: se il televisore ha il retro curvo o altro tipo di ostruzione, passare direttamente alla Fase 3.
Innanzitutto, stabilire il diametro dei bulloni (C,D,E) adatto al televisore, avvitandoli a mano nell’inserto filettato sul retro
della TV. Se si incontrano delle resistenze, bloccarsi immediatamente Una volta determinato il diametro corretto, vedere la
figura appropriata che segue. Il bullone va avvitato con la controrondella appropriata (I,J,K), una rondella (N, O), la staffa
del monitor e poi infine al televisore. Procedere serrando i 4 bulloni con un cacciavite Phillips.
NOTA: spaccato del braccio in questa fase per mostrare le fasi critiche.
Bullone di diametro M5
Bullone di diametro M6
Bullone di diametro M4
N
J
D
O
K
E
N I
C
