IT
ALIANO
NOTA: il foro inferiore sulla staffa di trasferimento può essere utilizzato per aggiungere un lucchetto per
aumentare la sicurezza.
S
Staffa di
trasferimento
Vista dettagliata
Fase 6: Livellamento e regolazione della tensione sul monitor
ATTENZIONE: non rimuovere i dadi per la messa in tensione indicati nella figura 6a.
Una volta che il televisore viene montato sulla piastra a parete (A) e i bulloni di sicurezza (S) sono serrati, è possibile
regolare il livello. Allentare leggermente i due bulloni a testa esagonale sul retro del gruppo del braccio (B). Una volta
allentati i due bulloni, è possibile regolare il televisore di ±6º fino a quando non è a livello. A questo punto serrare di nuovo i
due bulloni esagonali. L’inclinazione può essere regolata semplicemente inclinando il televisore. Se è necessario regolare la
tensione dell’inclinazione, è possibile utilizzare le relative manopole. I dadi di tensionamento indicati nella figura 6a possono
essere leggermente allentati o serrati per regolare la tensione del gruppo del braccio. Se è necessario regolare il dado di
tensionamento più vicino alla TV, occorre rimuovere la staffa di sicurezza, regolare la tensione e reinstallare la staffa di
sicurezza come mostrato nella vista di installazione della staffa di sicurezza della figura 6b.
Figura 6a
Figura 6b
Staffa di
sicurezza
Dado di
tensionamento
Bulloni
esagonali
Dado di
tensionamento
B
Staffa di
sicurezza

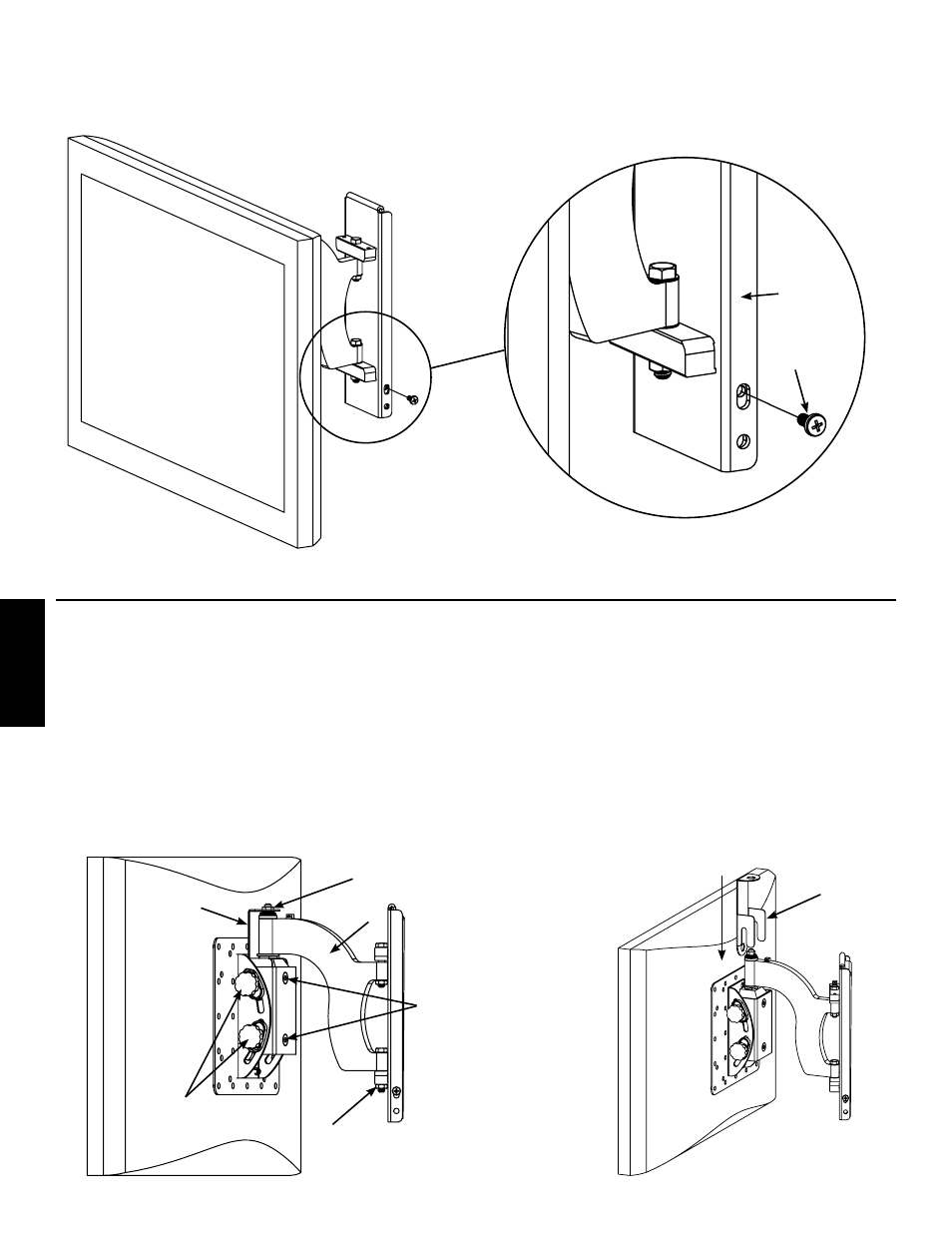

Fase 5: Aggiunta dei bulloni di sicurezza
Avvitare un bullone di sicurezza (S) nel foro filettato su ciascun lato della staffa di trasferimento e serrare con un cacciavite
Phillips. Vedere la vista dettagliata della figura 5 per assistenza.
Figura 5
Manopole di
tensionamento
