DEUTSCH

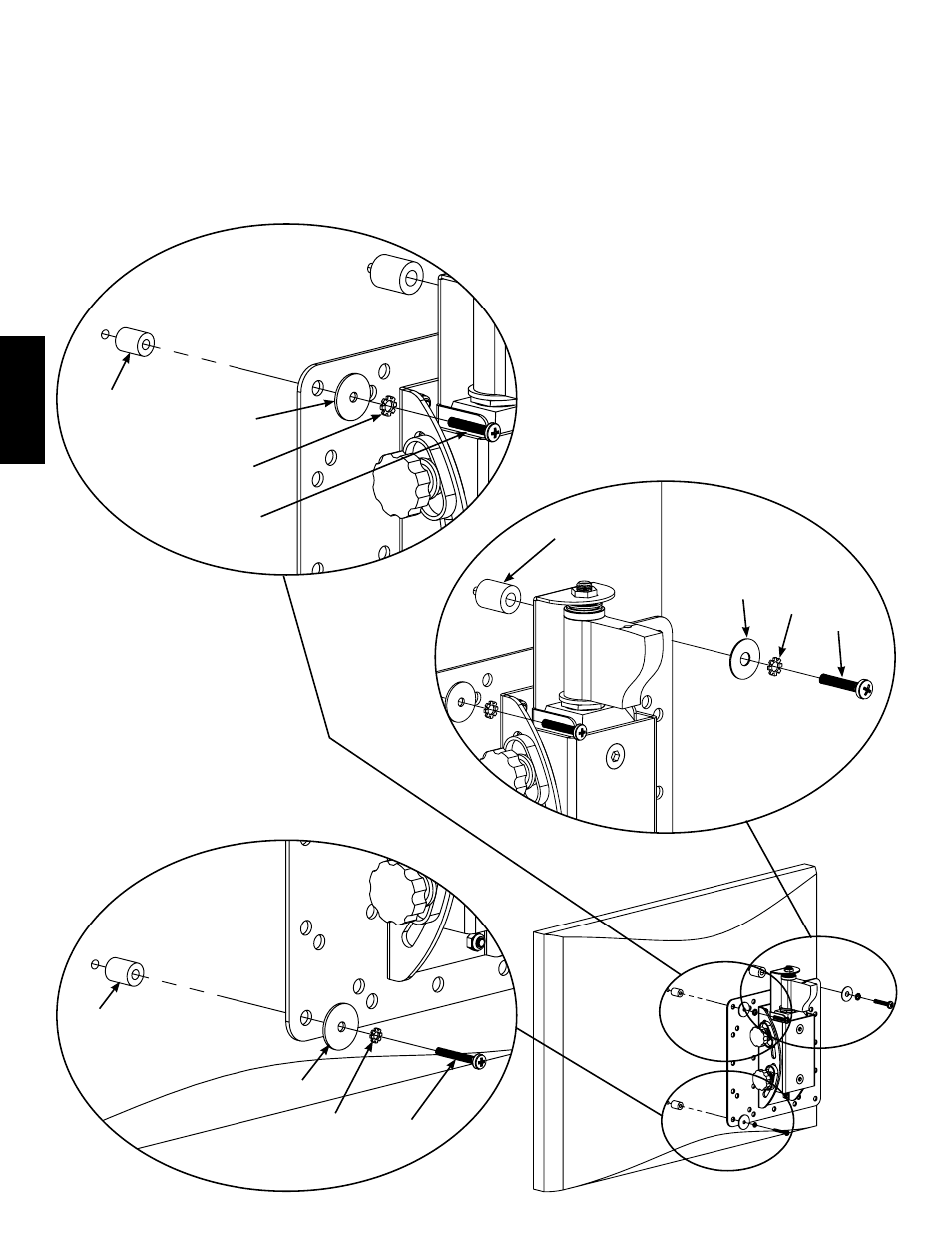

Schritt 3: Montage des Schwenkarms an einem Fernsehgerät mit gewölbter Rückseite, Aussparungen um die
Gewindeeinsätze oder anderen Hindernissen
Zunächst die erforderliche Schraubengröße (F,G,H) für das Fernsehgerät durch probeweises Eindrehen der Schrauben in
die Gewindeeinsätze an der Rückseite des Fernsehgeräts bestimmen. Wenn ein Widerstand zu spüren ist, sofort aufhören!
Sobald der korrekte Durchmesser ermittelt ist, die entsprechende Abbildung unten beachten. Die Schraube durch die
entsprechende Sicherungsscheibe (I, J, K), die dazugehörige Unterlegscheibe (N, O) die Monitorplatte, den geeigneten
Abstandhalter (L, M) und schließlich in das Fernsehgerät drehen.
Schraube M5
Schraube M6
Schraube M4
L
N
J
G
O
K
H
M
L
N
I
F
