Шаг 3. Крепление кронштейна к телевизору с изогнутой задней панелью, углубленными резьбовыми вставками или

любыми другими мешающими выступами.

Прежде всего, определите диаметр винта (F, G, H), который подходит для Вашего телевизора. Для этого попробуйте вручную ввинтить

каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт! Определив нужный

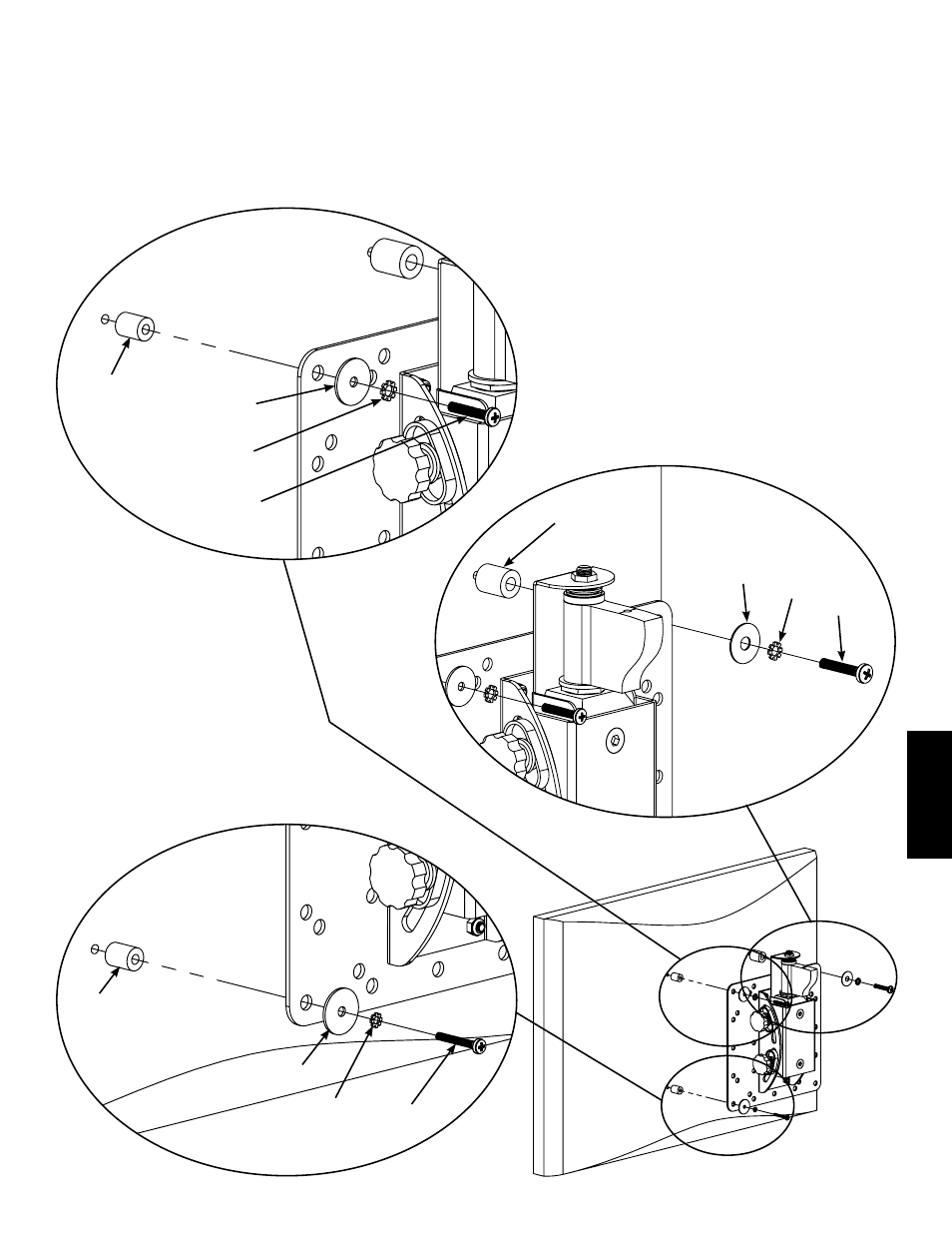

диаметр, рассмотрите рисунок ниже. Завинтите винт через соответствующую стопорную шайбу (I, J, K), плоскую шайбу (N, O), крепежную

пластину для монитора и соответствующую установочную шайбу (L, M) в телевизор.

Винт диаметром M5

Винт диаметром M6

Винт диаметром M4
