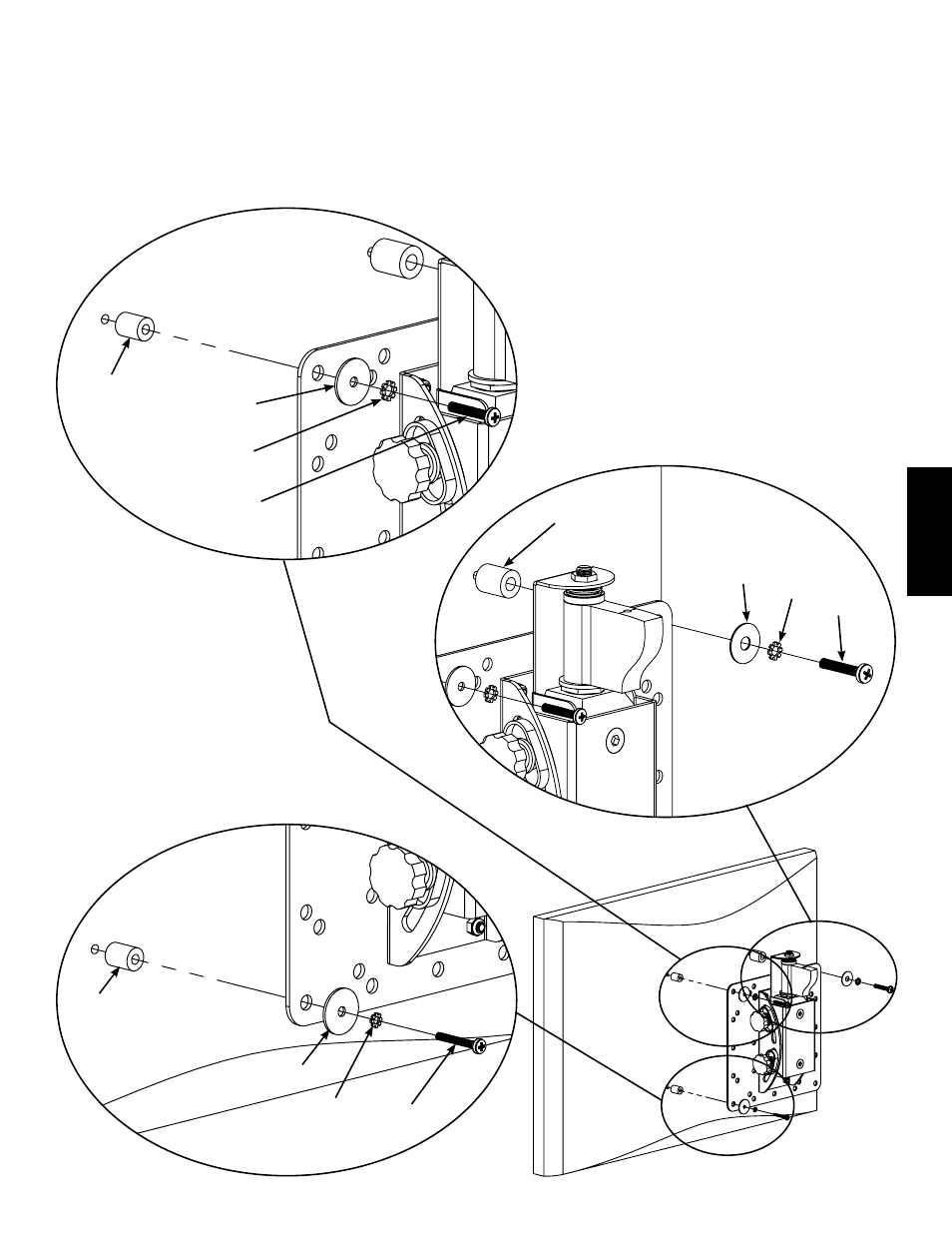

Étape 3 : Montage du bras sur un téléviseur à panneau arrière courbé, avec renfoncement autour des inserts filetés
ou présentant un autre type d’obstruction.
Déterminez d’abord le diamètre de la vis (F, G, H) compatible avec votre téléviseur en les vissant à la main dans l’insert fileté
à l’arrière de l’appareil. Si vous ressentez une résistance quelconque, arrêtez immédiatement ! Une fois le bon diamètre
déterminé, reportez-vous au schéma correspondant ci-dessous. Vissez la vis dans la rondelle de blocage appropriée
(I, J, K), une rondelle (N, O), la plaque du moniteur, l’entretoise correspondante (L, M) et finalement le téléviseur.
Vis de diamètre M5
Vis de diamètre M6
Vis de diamètre M4
