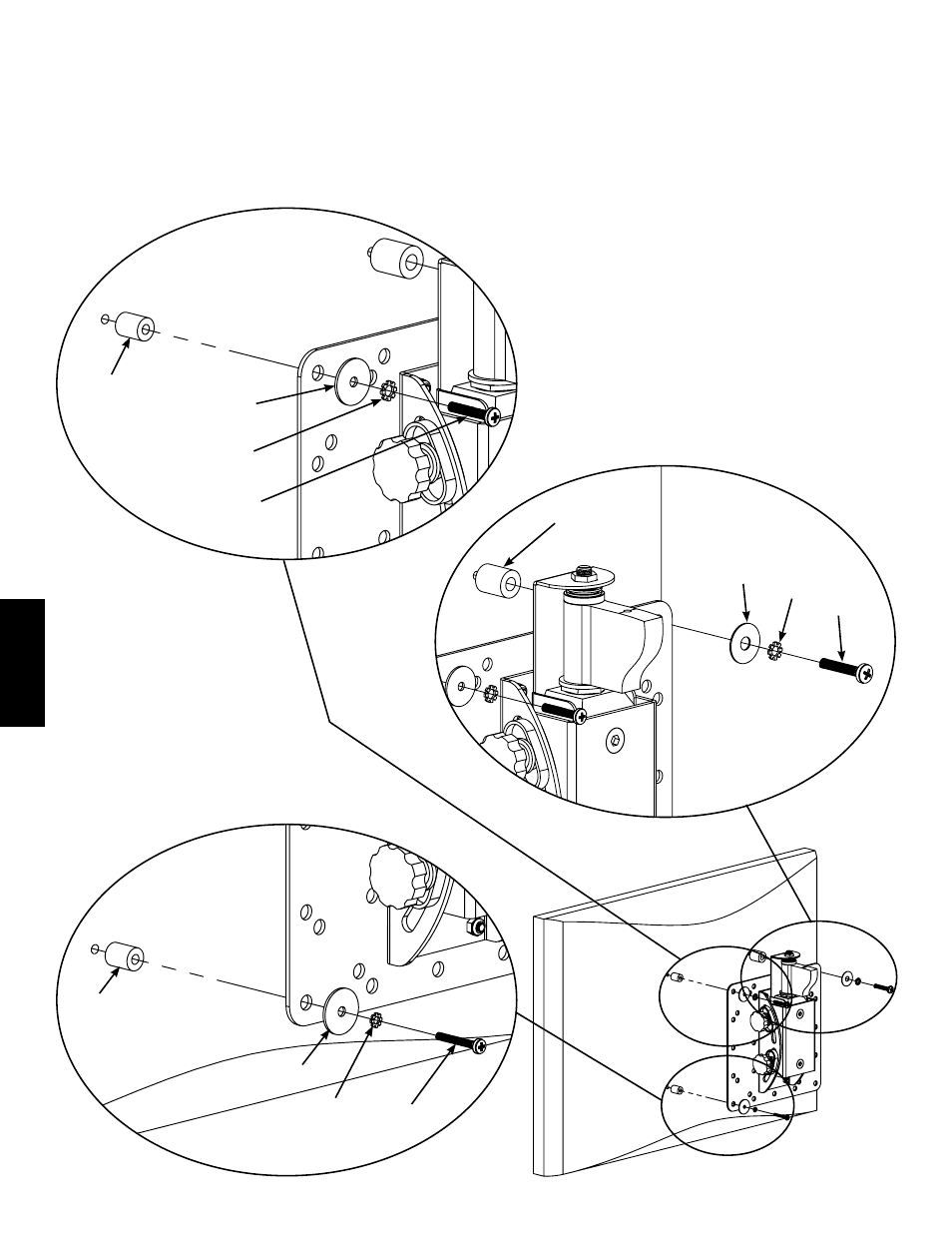

Fase 3: Aggiunta del gruppo del braccio a un televisore con retro curvo, inserti filettati con recesso o altro tipo
di ostruzione.
Innanzitutto, stabilire il diametro dei bulloni (F,G,H) adatto al telvisore, avvitandoli a mano nell’inserto filettato sul retro della
TV. Se si incontrano delle resistenze, bloccarsi immediatamente Una volta determinato il diametro corretto, vedere la figura
appropriata che segue. Il bullone va avvitato con la controrondella appropriata (I,J,K), una rondella (N, O), la staffa del
monitor, il distanziale corretto (L,M) e infine al televisore.
Bullone di diametro M5
Bullone di diametro M6
Bullone di diametro M4
L
N
J
G
O
K
H
M
L
N
I
F
