AVQ, AVQT - PN 16,25
26
Δp
v




Nastavitev

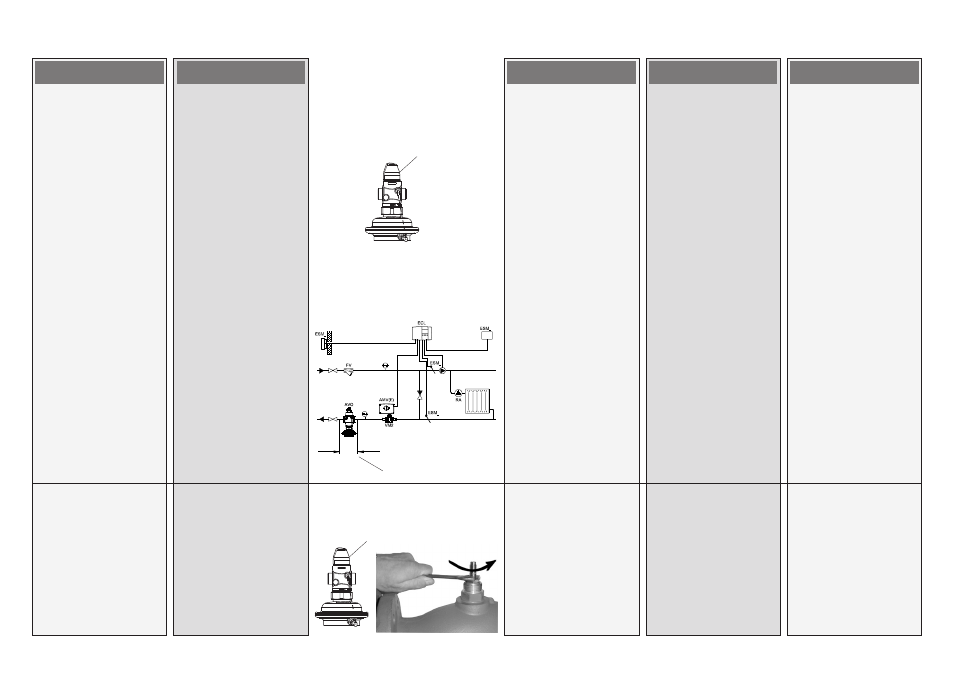

Nastavitev pretoka
Pretok se nastavi z
nastavitvijo prilagodljivega
omejevalnika pretoka .
Obstajata dve možnosti:
1. Nastavitev s krivuljami za
nastavitev pretoka.
2. Nastavitev s kalorimetrom,
glejte stran 29.
Predpogoj
(minimalni diferenčni tlak
preko ventila)
Pri največjem pretoku mora
biti razpoložljiv diferenčni
tlak Δp
v
 preko regulatorja
vsaj:
Δp
min
= 0.5 bar
Glejte tudi poglavje “Pretok je
premajhen”.
Nastavitev s krivuljami za
nastavitev pretoka
Sistem je lahko zaustavljen pa
ga vseeno lahko nastavimo.
1. Odvijte kapo  popustite
protimatico .
Nastavení
Nastavení průtoku
Průtok lze nastavit pomocí
omezovače průtoku .
Existují dvě možnosti :
1. Nastavení pomocí
diagramu nastavení
průtoku,
2. Nastavení pomocí měřiče
tepla, viz strana 29.
Počáteční podmínky
(minimální diferenční tlak
přes regulační ventil)
Při maximálním průtoku musí
diferenční tlak ∆p
v
 přes
regulační ventilem dosahovat
hodnotu minimálně:
∆p
min
= 0,5 bar
Viz také kapitola „Průtok je
příliš malý“.
Nastavení pomocí
diagramu nastavení
průtoku
Během nastavování není
nutné, aby byl systém v
provozu.
1. Odšroubujte krytku  a
povolte kontramatku .
Nastawy.
Nastawa przepływu.
Wielkość przepływu
jest zadawana poprzez
odpowiednie ustawienie
ogranicznika przepływu .
Istnieją dwie metody:
1. Nastawianie według
krzywych regulacji
przepływu.
2. Nastawianie z użyciem
ciepłomierza (patrz str. 29).
Warunek wstępny.
(minimalny spadek ciśnienia
na zaworze).
Przy maksymalnym
przepływie, spadek ciśnienia
na zaworze regulacyjnym
Δp
v
 musi wynosić co
najmniej:
Δp
min
= 0,5 bar
Nastawianie według
krzywych regulacji
przepływu.
Układ nie może pracować w
trakcie zadawania nastawy.
1. Odkręcić osłonę ,
poluzować
przeciwnakrętkę .
SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ
A kívánt érték beállítása
Térfogatáram-beállítás
A térfogatáram-beállítás
az állítható korlátozó
segítségével történik
.
A két beállítási lehetőség:
1. Beállítás diagram szerint,
2. Beállítás
hőmennyiségmérővel
(lásd. a 29. oldalt).
Előfeltételek
(min. nyomásesés a szelepen)
A max. térfogatáram
mellett a nyomásesés a
szabályzószelepen (Δp
v
) 
legalább
Δp
min
= 0,5 bar legyen!
Lásd még a „Ha a
térfogatáram túl kicsi” című
bekezdést.
Beállítás diagram szerint
A rendszernek nem kell
üzemben lenni a beállítás
ideje alatt!
1. Csavarja le a záró
anyát , lazítsa meg az
ellenanyát .
Установка значений
регулируемых величин
Установка предельного
расхода
Значение требуемого расхода
настраивается с помощью
дросселя ограничения
расхода
 .
Имеется две возможности:
1. Настройка с помощью
графиков расхода;
2. Настройка с помощью
теплосчетчика ( см. стр. 29).
Предварительные
условия:
(минимальный перепад
давлений на клапане)
При расчетном расходе
перепад давлений на клапане
регулятора Δp
v
 должен быть
не менее:
Δp
vмин
= 0,5 бар
См. также раздел «Что
делать, если расход меньше
расчетного?».
Настройка с помощью
графиков расхода
Для настройки нет
необходимости включать
систему.
1. Отверните крышку  и
ослабьте контргайку  .
