Danfoss VFG 2 User Manual
Page 19
Type AFA / VFG 2 (21)
19
Montage

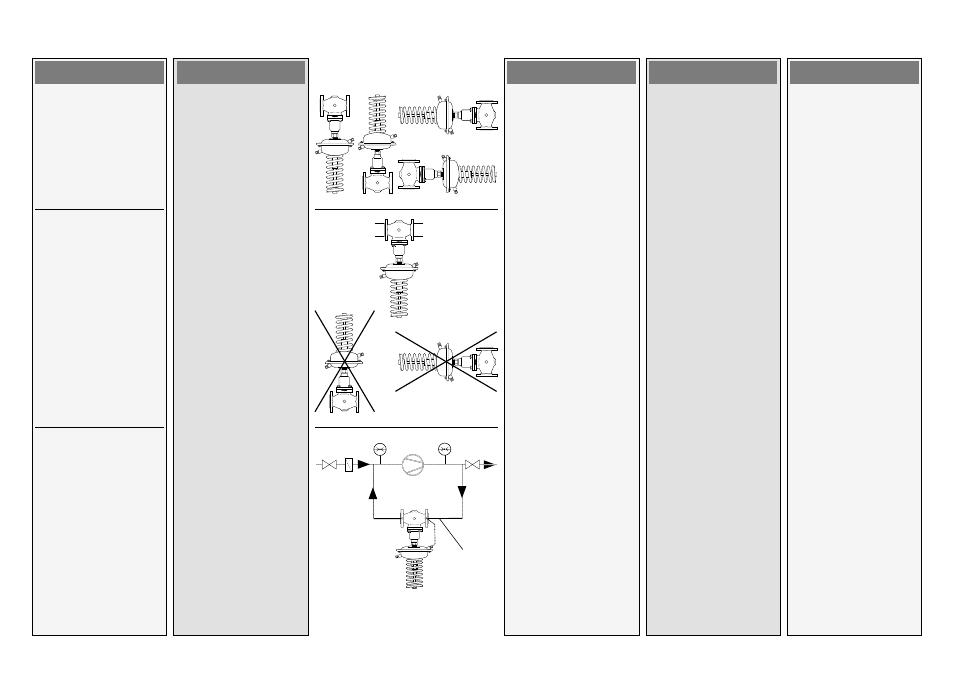

Position de montage
DN 15 - 80
jusqu’à 120 °C :
peut être installée dans
toutes les positions
DN 100 - 250
et
DN 15 - 80,
>120 °C
Montage sur des conduites
horizontales obligatoire avec
l’actionneur sous la vanne.
Schéma d’installation
Note
La vanne est fermée sans
pression , et s’ouvre à
augmentation de pression
en amont de la vanne.
FRANÇAIS
