Instalación
(Continued)
2. Baje el tubo dentro del pozo.
3. Aumente la tubería hasta que la
válvula de aspiración este a 1,5 m (5
pies) por debajo del nivel de agua
más bajo que se anticipa.
La válvula de
aspiración debe estar
por lo menos a 45 cm (18 pulg.) del fondo
del pozo de no ser así, podría aspirar
arena o sedimento dentro del sistema.
4. Después que se haya alcanzado la
profundidad adecuada, instale un
sellado del pozo o un adaptador
para sostener la tubería y evitar
que el agua de la superficie y otros
contaminantes entren al pozo.
5. Incline el tubo horizontal hacia
arriba en direccion a la bomba para
evitar que quede aire atrapado. La
inclinacion del tubo tambien ayuda
a cebar la bomba.
POZO ACCIONADO
1. Lleve la punta a varios pies por debajo
del nivel del agua subterránea.
NOTA: Se puede instalar en el pozo una
válvula de aspiración de tipo tampón
(Figura 3, Ilustracion B). Este de tipo de
válvula de aspiración permite que el
pozo se llene con agua cuando se está
cebando y permite verificar con mayor
facilidad si hay escapes en la tubería
de ingreso. Cuando instale la válvula
de aspiración de tipo tampón siga las
instrucciones del fabricante.
Como alternativa, se puede usar una
válvula unidireccional en la tubería
de un pozo excavado (Figura 3,
Ilustración C). La tubería entre la válvula
unidireccional y el nivel de agua estará
siempre bajo un vacío.
Las uniones o conexiones con fugas
dejan que entre aire en la tubería y
dan lugar a que la bomba no funcione
bien. Asegúrese de usar un compuesto
para uniones de tubería en todos los
roscados machos de los tubos.
INSTALACIÓN DEL POZO EXCAVADO,
CISTERNA, LAGO Y MANANTIAL
(FIGURA 17)
1. Instale una válvula de aspiración en
la tubería de entrada y bájela dentro
del agua.
La válvula de
aspiración debe estar
a por lo menos 45 cm (18 in.) del fondo del
pozo de no ser así se podría aspirar arena
o sedimento dentro del sistema.
NOTA: Cuando se usa un lago como
fuente de suministro de agua, asegúrese
que la tubería de entrada tenga la
suficiente profundidad para que esté
siempre sumergida. Proteja la tubería para
que no la dañenni los bañistas ni los botes.
Incline la tubería horizontal hacia arriba
en dirección de la bomba para evitar
que quede aire atrapado. Se debe sacar
la tubería durante los meses de invierno
o protegerla para que no se congele.
Proteja la tubería para que no la
dañenni los bañistas ni los botes.
Instale una malla
alrededor de la
tubería de entrada para evitar que
queden atrapados los bañistas.
INSTALACIÓN EN UN PROFUNDO
CON EYECCION DE CHORRO POR DOS
TUBOS (FIGURAS 4 Y 17) EN UN POZO
PERFORADO [10,16 CM (4 IN.) O MAS
GRANDE]
1. Ensamble la válvula de aspiración de
3,18 cm (1-1/4 in.) (que no se incluye)
al cuerpo del eyector de chorro. Se
necesita una unión de 3,18 cm (1-1/4
in.) para conectar el tubo más largo
al ensamblado de chorro.
2. Conecte el roscado de la tubería de 2,54
cm (1 in.) en la apertura más pequeña
del cuerpo del eyector de chorro.
3. Baje el eyector de chorro dentro
del pozo. Agregue tubería según
se necesite. Asegúrese de usar
compuestos para uniones de tubos
en todos los roscados machos.
4. Ubique el eyector de chorro entre 3 y
6 metros (10 y 20 pies) por debajo del
nivel de agua más bajo que se anticipa,
pero nunca más cerca de 1,5 m (5 pies)
del fondo del pozo, si es posible.
5. Instale un sellado del pozo para
sostener la tubería y evitar que
el agua de la superficie y otros
contaminantes entren en el pozo.
6. Instale el tubo horizontal que va del
pozo a la bomba. La tubería vertical
que va del pozo a la bomba no debe
ser nunca más pequeña que los
tubos del pozo.
7. Incline ambos tubos hacia arriba en
dirección de la bomba para evitar
que quede aire atrapado. Si la
distancia horizontal excede los 7,62
m (25 pies), use tubos de los tamaños
que se recomiendan en la Tabla 2.
CON EYECCIÓN DE CHORRO POR DOS
TUBOS EN POZOS EXCAVADOS, CISTERNAS,
LAGOS Y MANANTIALES (FIGURA 17)
1. Instale la válvula de aspiración de
3,18 cm (1-1/4 in.) (que no se incluye)
al cuerpo del eyector de chorro. Se
necesita una unión de 3,18 cm (1-1/4
in.) para conectar el tubo más largo
al ensamblado de chorro.
2. Conecte el roscado de la tubería de 2,54
cm (1 in.) en la apertura más pequeña
del cuerpo del eyector de choro.
3. Baje el eyector de chorro dentro del
pozo al nivel de agua más bajo que
se anticipe, pero nunca a menos de
45,7 cm (18 in.) del fondo del pozo.
Si el chorro está muy cerca del fondo,
lar arena y los desechos pueden ser
aspirados dentro del sistema.
4. Si se usa un lago como fuente del
suministro de agua, proteja el chorro y
los tubos del posible daño que pueden
ocasionar los bañistas y los botes.
Instale una malla
alrededor de la
tubería de entrada para evitar que
queden atrapados los bañistas.
5. Incline los tubos horizontales hacia
arriba en dirección de la bomba para
evitar que quede aire atrapado. Si la
distancia horizontal excede los 7,62
m (25 pies), use tubos de los tamaños
que se recomiendan en la Tabla 2.
CON UN SOLO TUBO Y TAMPÓN EN
POZO PERFORADO 5,08 CM 5,08 CM (2
IN.) (FIGURAS 17 Y 5)
NOTA: Los eyectores de chorro de un solo
tubo con tampón se basan en el espacio
entre el tubo único y el interior del armazón
del pozo para el regreso del agua que hace
funcionar el chorro. Las instalaciones de
dos pulgadas deben usar tuberia de acero
galvanizado de 3,18 cm (1-1/4 in.) con
conexiones de vuelta especiales [diámetro
externo de 4,61 cm (1-13/16 in.)] para evitar
restricciones en el fluj del agua que regresa
al eyector de chorro.
1. Ensamble la váluvla de aspiración y
el tampón al cuerpo del eyector de
chorro.
28-Sp
Manual de instrucciones de operación y piezas CWS50, CWS75, y CWS100

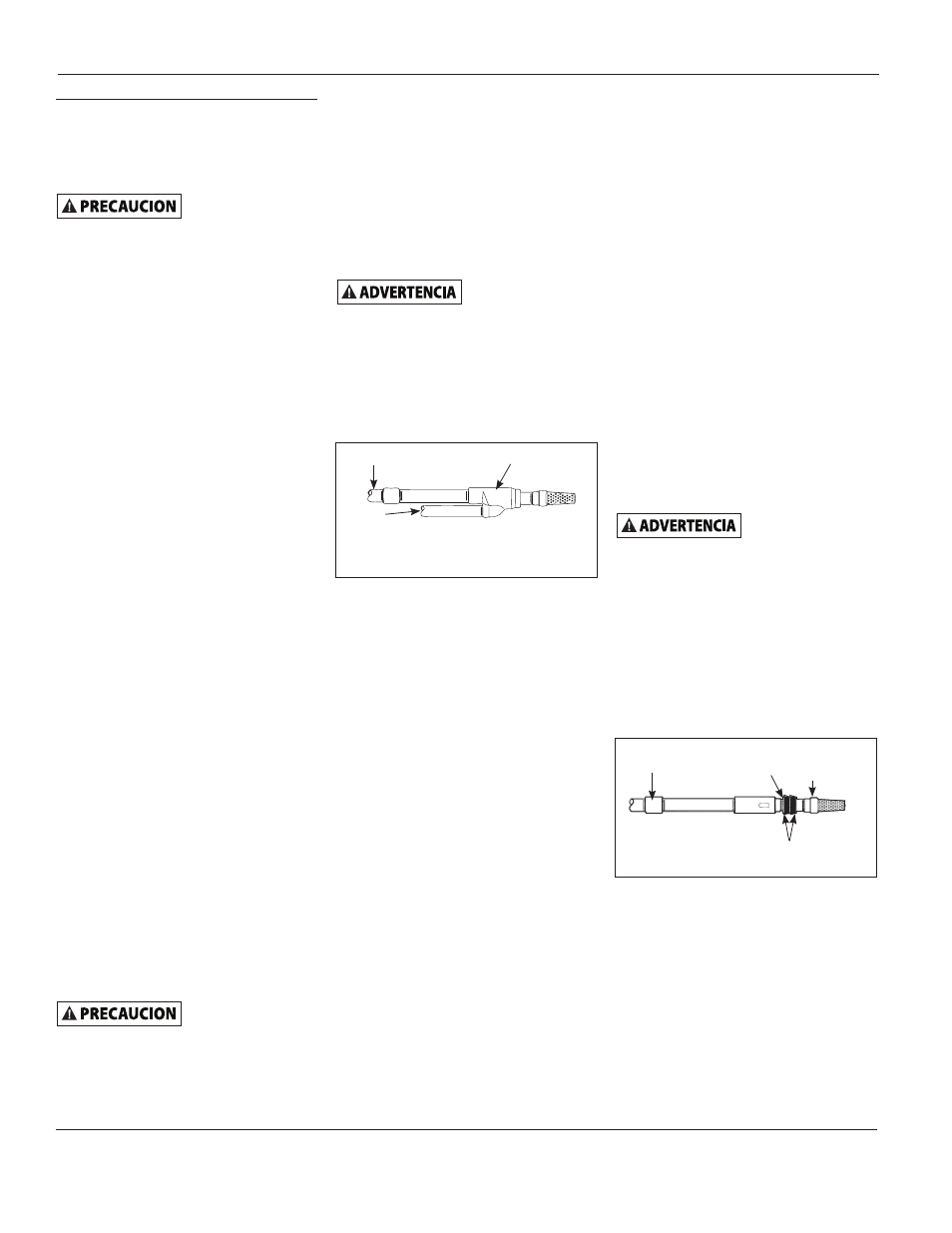

Figura 4 - Eyeccion de Chorro por Dos
Tubos
Cuerpo del Eyector
de Chorro
Válvula de
Aspiración
Tubería de 3,2 cm
2,54 cm
(1 in.) Pipe
Figura 5 - Chorro de 1 Tubo
Tampón
Válvula de
Aspiración
Tubería de
3,2 cm
Copas
