19-Fr

Entretien

(Suite)

REMARQUE: Lors du remplissage du
réservoir par la pompe, le contrôle de
volume d’air fournit le réservoir avec le
rapport correct d’air à eau. Si le contrôle
de volume d’air est suffisant, la pompe
s’arrêtera au réglage d’arrêt réglé
d’avance et sera réglée correctement.

RÉSERVOIRS SATURÉS D’EAU:
CHARGÉS D’AVANCE
Si un réservoir chargé d’avance devient
saturé d’eau, la cause est normalement
une fuite ou la rupture de la vessie.
1. Faire l’essai du réservoir en appuyant

sur la soupape d’air. De l’eau sortirait
de la soupape si la vessie est cassée.

2. Remplacer le réservoir.
REMARQUE: La vessie ne peut pas
être remplacée, le réservoir doit être
remplacé.

RÉSERVOIR CHARGÉ D’AVANCE
Un peu d’air est perdu à travers la vessie
dans tous les réservoirs. Pour éviter la
panne du réservoir, vérifier la charge du
réservoir annuellement.
1. Couper le courant à la pompe
2. Ouvrir un robinet près du réservoir et

permettre le vidange d’eau du réservoir.

3. Mesurer la charge du réservoir à la

tige de soupape avec un manomètre
pour pneus.

4. Régler la charge au besoin avec une

pompe à air 172 - 207 kPa sur les
pompes de 1/2, 3/4 et 1 HP.

GRAISSAGE
Les roulements utilisés dans les pompes
sont graissés en permanence à l’usine et
n’exigent aucun graissage.

ENLEVER LE VIEUX JOINT D’ARBRE

Régler

l’interrupteur à la

position “off” (hors circuit).

1. Couper le courant à la pompe
2. Ouvrir un robinet près du réservoir

et vidanger toute l’eau du réservoir.

3. Enlever les quatre vis d’assemblage du

carter de la pompe (volute) (Figure 13)

4. Séparer le carter de la pompe

(volute) du moteur afin d’exposer le
diffuseur et la plaque d’étanchéité.

5. Enlever les deux vis d’assemblage et le

diffuseur de la plaque d’étanchéité afin
d’exposer la turbine.

6. Enlever le petit bouchon sur le bout du

moteur au sens opposé de la turbine.

7. Avec un tournevis large ou une clй

а ouverture variable, empêcher
la rotation de l’arbre et enlever la
turbine avec la main (filet standard
à droite). S’assurer de bien tenir la
plaque d’étanchéité en fonte pendant
l’enlevage de la turbine de l’arbre.

8. Enlever la plaque d’étanchéité.
9. Soulever à l’aide d’un levier, la

pièce de joint d’arbre rotative de la
turbine (Figure 14).

10. Appuyer sur, ou soulever la siège

céramique de la plaque d’étanchéité
(Figure 14).

11. Enlever les particules dégagées de

l’évasement de la turbine et de la
plaque d’étanchéité.

INSTALLATION D’UN NOUVEAU JOINT
D’ARBRE

Bien essuyer les

mains avant de

manipuler les pièces du joint d’arbre. La
saleté peut endommager le joint.

1. Tremper l’intérieur du creux de

joint sur la plaque d’étanchéité et
la cuvette en caoutchouc autour
du siège céramique avec de l’huile
pour la cuisine. Prenez soin de ne
pas égratigner la surface céramique
du siège de joint enveloppé de
caoutchouc dans le creux de joint sur
la plaque d’étanchéité. Utiliser une
rondelle en carton pour protéger la
surface polie lorsque vous appuyez
sur le siège céramique avec un objet.
Enlever la rondelle en carton.

2. Glisser la plaque d’étanchéité

soigneusement par dessus l’arbre afin
de ne pas bouger la position du joint
dans la plaque d’étanchéité. La plaque
doit être orientée pendant le montage

pour aligner les deux trous sur une
ligne horizontale à travers l’arbre de
moteur et les (4) chevilles de repérage
sur le dos de la plaque avec les attaches
sur le carter de moteur (Figure 15).
Ce placement assure le vidange et
l’amorçage correct.

3. Positionner la pièce du joint d’arbre

rotative sur la turbine et appuyer
soigneusement afin de ne pas
appuyer sur la surface polie du joint.

4. Positionner la turbine sur l’arbre et

bien serrer (Figure 16).

5. Fixer le diffuseur à la plaque

d’étanchéité avec les deux vis
d’assemblage. S’assurer que les
vis soient orientées sur une ligne
horizontale (décrit dans l’étape 2).

6. Positionner le joint d’étanchéité du

carter de la pompe (volute) par dessus
le diffuseur sur la plaque d’étanchéité.
Dans toutes les applications
transformables, la bague d’étanchéité
doit aussi être positionnée sur le
diffuseur. Dans toutes les applications
de puits de surface, prenez soin que le
joint torique soit propre et en position
correct sur le venturi, ceci crée un joint
étanche dans le diffuseur.

7. Monter le carter de la pompe

(volute) au moteur avec les quatre vis
d’assemblage. S’assurer que le joint
d’étanchéité du carter de la pompe
(volute) soit en bonne position et que
les vis soient bien serrées.

REMARQUE: L’arbre doit pivoter
librement et le bouchon du moteur doit
être bien fixé avant l’opération.

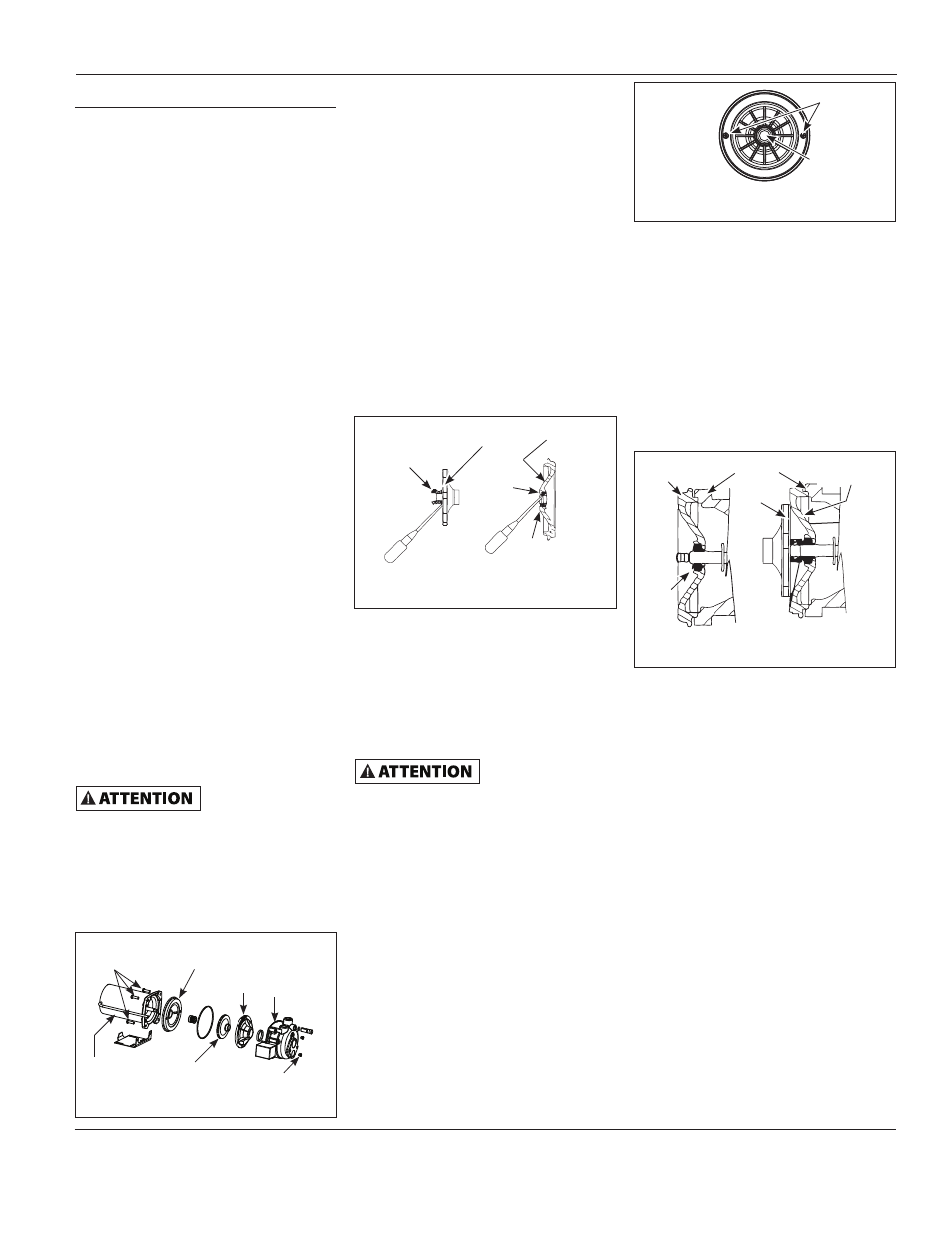

Figure 13 - Pompe Transformable

Vis
d'Assemblage

Moteur

Plaque
d'Etanchéité

Turbine

Diffuseur

Carter
de
Pompe
(Volute)

Bouchon de
Vidange

Figure 14 - Enlever le Joint d'Arbre et
le Siège Céramique

Pièce de
Joint d'arbre
Rotative

Bague de
Siège en
Caoutchouc

Turbine

Plaque
d'Etachéité

Siège
Céramique

Instructions D’utilisation et Manual de Pièces

CWS50, CWS75 et CWS100

Figure 15 - Remplacement de Plaque
d'Étanchéité

Trous
de Vis

Arbre

de Moteur

Figure 16 - Arvre de Moteur

La Face

du

Joint

Doit être Propre

pour un Joint

Étanche

Moteur

Plaque

d'Étanchéité

Turbine

Siège
de
Joint

Plaque
d'Étanchéité
