27-Sp
Pre-Instalación (Continued)
PAQUETES DE SISTEMAS
Hay cuatro ensamblados de bomba y tanque
que se venden como paquettes (Tabla 1).
POZOS
Un pozo nuevo debe bombearse para
que quede sin arena antes de instalar la
bomba. La arena dañará las piezas y los
sellos de la bomba. El nivel más bajo del
pozo no debe exceder la profundidad
máxima permitida para la bomba. Esto
haría que se reduzca la capacidad de la
bomba y se podría perder el cebado.
Instalación
UBICACIÓN
Escoja una ubicación lo más cercana
posible a la fuente de suministro de agua.
Asegúrese de cumplir con los códigos
estatales o locales sobre ubicación de
bombas. El equipo debe protegerse de
la intemperie. Una buena ubicación
es un sótano o una casita de bombeo
calentada. Cerciórese de que la bomba
tenga una ventilación adecuada. La
temperatura alrededor de la bomba no
debe exceder de 40° C (100° F) ya que
podrían ourrir desconexiones molestas
del motor por estar sobrecargado.
Esta bomba está
diseñada para ser
instalada exclusivamente en interiores.
La instalación no en interiores aumenta
signifi cativamente el riesgo de heridas o
muerte por choque eléctrico.
TUBERÍA
La tubería puede ser de cobre, acero, PVC
plástico rigido o polietileno plástico flexible.
No se recomienda
tubería fl exible para
el tubo de succión (tubo de entrada).
Los tubos deben estar limpios y no
estar oxidados ni con descamaciones.
Utilice un compuesto para conexiones
de tubería en el roscado macho de
los tubos de metal. Para los roscados
de plástico se debe usar una cinta de
Teflon®. Todas las conexiones deben
estar herméticas para asegurar un
funcionamiento normal.
Incline todas las tuberías de entrada
hacia arriba en dirección a la bomba
para evitar que quede aire atrapado. Se
pueden instalar uniones o conectores de
manguera cerca de la bomba para que
sea fácil sacarlas cuando se necesite dar
servicio o almacenarlas. Una manguera
de caucho instalada entre el sistema de
agua y la tubería de la casa reducirá el
ruido que se transmite a la casa.
Se pueden usar tuberías de plástico en
todas las instalaciones excepto en el
inyector de chorro de 5,08 cm (2 in.) de
profundidad, este tipo requiere tubería
de acero galvanizado de 3,18 cm (1-1/4
in.) y conectores maquinados especiales
[diámetro externo de 4,61 cm (1-13/16 in.)].
La tubería de metal galvanizado y las
conexiones restringen el flujo del agua que
regresa al inyector de chorro a menos que
las conexiones sean maquinadas.
TAMANOS DE LOS TUBOS
Los tendidos largos de la tubería
horizontal y el uso de numerosos
adaptadores y conectores disminuyen la
presión de agua debido a la pérdida por
fricción. Vea la Tabla 2 para determinar
el tamaño adecuado de tubo.
INSTALACIÓN EN POZOS POCO
PROFUNDOS
Se puede usar un ensamblado de chorro
para poca profundidad con la bomba de
pozos profundos cuando la bomba esta
localizada a 7,5 m (25 pies) en sentido
vertical del nivel de agua. Las instalaciones
de pozos poco profundos tienen solamente
un tubo entre la bomba y la fuente de
suministro de agua (Figura 3).

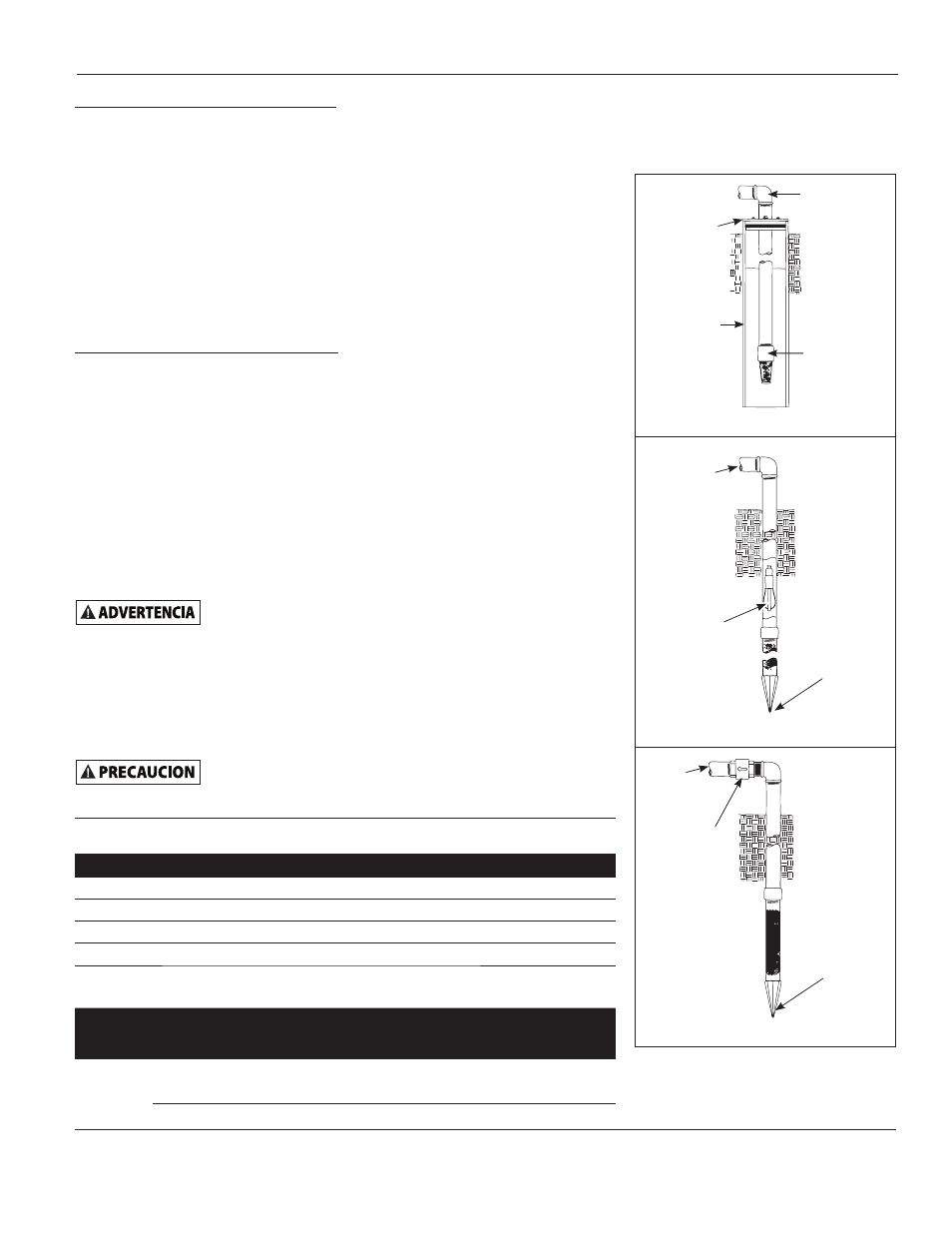

POZO PERFORADO (FIGURA 17)
1. Instale una válvula de aspiración en
la primera sección del tubo (Figura 3
Ilustración A).
Manual de instrucciones de operación y piezas
CWS50, CWS75, y CWS100
A la Bomba
Obturador
del Pozo
Válvula de
Pie
A la
Bomba
Punta de Acción
Válvula de
Retención
en Linea
Tubería de
Revestimiento
del Pozo
Valvula de
Pie Tipo
Portadora
Illustration A
Illustration C
Illustration B
Figure 3
A la
Bomba
Punta de
Acción
TABLA 1 - ENSAMBLADOS DE
Tipo Se Necesita Control del Volume de Aire
Pozo X Precargado No
PCA Precargado No
12P & 30P Horizontal Convencional Sí
FX Horizontal Precargado No
TABLA 2 - TAMAÑO DE LOS TUBOS
Modelo
de Bomba Abertura de la Bomba
Distance Horizontal (Metres)
0-7,62 7,93-30,5
Pozo
profundo Entrada: Succión 3,18 cm (1-1/4 in.) 3,81 cm (1-1/2 in.)
Entrada: Accionamiento 2,54 cm (1 in.) 3,18 cm (1-1/4 in.)
Salida 19,1 mm (3/4 in.) 2,54 cm (1 in.)
