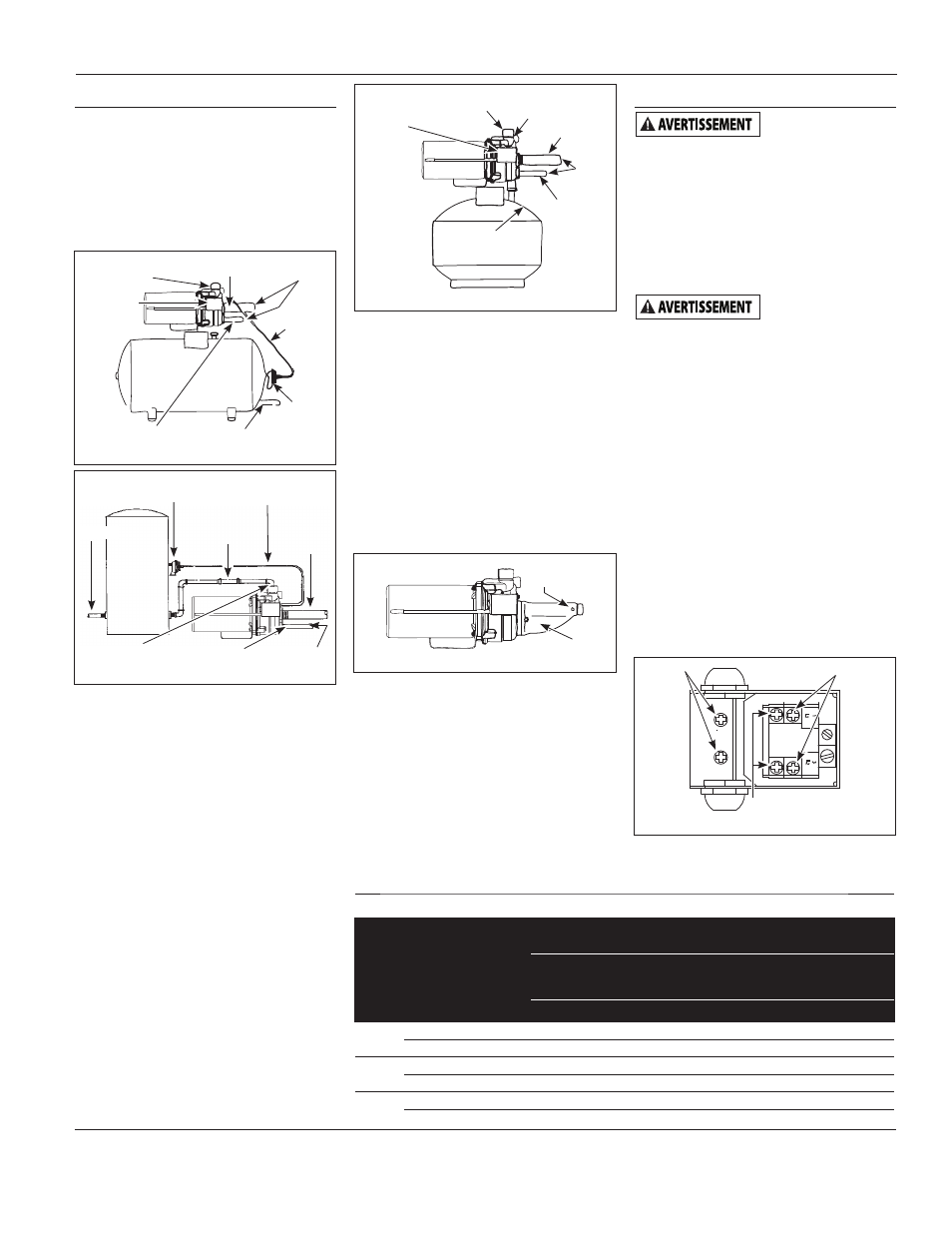

17-Fr
Installation (Suite)
7. Incliner les deux tuyaux en haut vers
la pompe afin d’éviter d’emprisonner
l’air. Si la distance horizontale dépasse
7,62 m, se référer au Tableau 2 pour
les tailles de tuyaux recommandées.
POMPE POUR PUITS PROFOND AVEC
RÉSERVOIR HORIZONTAL ET VERTICAL
(FIGURES 6 ET 7)
1. Installer le contrôle de volume d’air
tel qu’indiqué.
2. Brancher le tuyau en cuivre
du contrôle de volume d’air à
l’ouverture 1/8 po NPT située
directement par dessus l’ouverture
de 3,2 cm sur la face de la pompe.
3. Installer une soupape et un tuyau
isolant entre le système et la
tuyauterie de maison afin de faciliter
le démontage de la pompe pour le
service et aussi pour réduire le bruit.
4. Fournir un robinet au point plus bas
du système afin de vidanger pour le
service ou l’entreposage.
POMPE POUR PUITS PROFOND AVEC
RÉSERVOIR CHARGÉ D’AVANCE (FIGURE 8)
1. Vérifier la charge du réservoir en
utilisant un manomètre pour pneus.
Régler la pression du réservoir a 193
kPa (28 psi), 13 kPa (2 psi) au dessus
de la pression de mise en marche. Une
soupape d’air est située sur le côté et
acceptera un raccord standard pour
pompe à vélo ou canalisation d’air.
2. Vérifier la pression avec le modèle hors
circuit, les robinets ouverts et le débit
d’eau coupé (pression d’eau zéro).
3. Installer une soupape et un tuyau
isolant entre le système et la
tuyauterie de maison afin de faciliter
le démontage de la pompe pour le
service et aussi pour réduire le bruit.
4. Fournir un robinet au point le plus bas
du système afin de faciliter le vidange
pour le service ou l’entreposage.
TRANSFORMATION DE LA POMPE POUR
PUITS PROFOND À UN FONCTIONNEMENT
DE PUITS DE SURFACE (FIGURE 9)
Pour les puits de surface de 7,6 m ou moins,
un jet pour puits de surface avec boulons
est disponible comme un accessoire pour
les pompes pour puits profonds. Ce jet
s’attache à la face de la pompe avec les deux
boulons fournis et transforme la pompe
pour puits profond en pompe pour puits de
surface. Le jet pour puits de surface a une
arrivée de 1 po NPT et une ouverture pour
un contrôle de volume d’air de 1/8 po NPT.
Pour la performance optimale, l’utilisation
d’un clapet incliné sur le bord d’arrivée du
jet pour puits de surface est recommandée.
Électrique (Suite)
Risque de secousse
électrique. Cette
pompe est conçue pour l’installation à
l’intérieur seulement.
Choisissez la taille correcte de fusible et de
fil (Tableau 3). Les fusibles à retardement
sont recommandés pour la protection des
circuits de moteur. Tous les moteurs de
pompes ont un protecteur de surcharge
automatique qui empêche le dommage
au moteur causé par le surchauffage.
Ne pas brancher à
une source
d’alimentation électrique jusqu’à ce
que le modèle soit mis à la terre en
permanence. Connecter le fi l de terre
à une source de terre approuvée et
ensuite connecter la borne fournie.
Un tuyau d’eau métallique souterrain ou
un coffret de puits au moins 3 m de long
sont l’idéals comme électrode de terre.
Si un tuyau en plastique ou des raccords
isolés sont utilisés, filer un fil directement
au coffrage de puits métallique ou
utiliser un électrode de terre fournit par
la compagnie d’électricité.
Il y a seulement une borne de mise à la
terre correcte sur le modèle. La borne(s)
est située sous le couvercle du manostat,
est peinturée verte et est identifiée par
les lettres GRD. La connexion de mise
à la terre doit être complétée à cette
borne (Figure 10).
Le fil de terre doit être au moins la
même taille que les fils de circuits qui
alimentent le moteur.
Figure 6 - Réservoir Horizontal
Au Jet
Tuyau de
Contrôle
À l'Aspiration
Au Fonction
Contrôle
de Volume
d'Air Au Fonct.
Manostat
Bouchon
d'Amorçage
Figure 8 - Réservoir Chargé D'Avance
Sortie
Bouchon
d'Amorçage
Au Fonct.
Au Jet
193-207 kPa
3/4 HP et 1 HP
À
l'Aspiraton
Manostat
Figure 9 - Jet Pour Puits De Surface
Au contrôle de
Voume d'Air
Jet
TABLEAU 3 - RECOMMANDATIONS DE FUSIBLE ET DE FILS - MOTEURS 60 HZ
HP Volt
Fusible À
Élément
Double
250V
Distance En Metres
D'un Metre à Le Moteur
0 15,6 30,8 61,3
А А А А
15,2 30,5 61 91,4
Taille de Fil
1/2
115 15 14 14 12 10
230 10 14 14 14 14
3/4
115 15 14 14 10 8
230 10 14 14 14 14
1
115 20 12 12 10 8
230 10 14 14 14 14
Instructions D’utilisation et Manual de Pièces
CWS50, CWS75 et CWS100
Figure 7 - Réservoir Vertical
Sortie
Tuyau de Contrôle
de Volume d'Air
Accouplement
de tuyay
Au Fonction Au Jet
Amorcer
pour l'Aspiration
À
l'Aspiration
Contrôle de
Volume d'Air
L2 3
L1 1
Figure 10 - Connexions Électriques
Ligne
Moteur Vis de
Terre
