Features and Specifications

2.2 CPU

Rev.1.01 Oct 28, .2008

2-3

REJ10J1351-0101

2

2.2 CPU

2.2.1 SH7619

The M3A-HS19 CPU board includes the SH7619, the 32-bit RISC MCU operates with a maximum frequency of 125 MHz.

The SH7619 is equipped with an Ethernet controller that includes an IEEE802.3u compliant Media Access Controller and

a Physical Layer Transceiver. Moreover, the SH7619 has both a 16-KB U memory (RAM) and a 16-KB instruction/data

unified cache memory. These on-chip modules enable the SH7619 to be used in a wide range of applications from data

processing to control equipments.

The M3A-HS19 can be operated at a maximum frequency of 125 MHz (external bus: 62.5 MHz, max) using a 15.625 MHz

input clock. The dedicated clock of 25.000 MHz input from CK_PHY pin is used as an on-chip PHY clock.

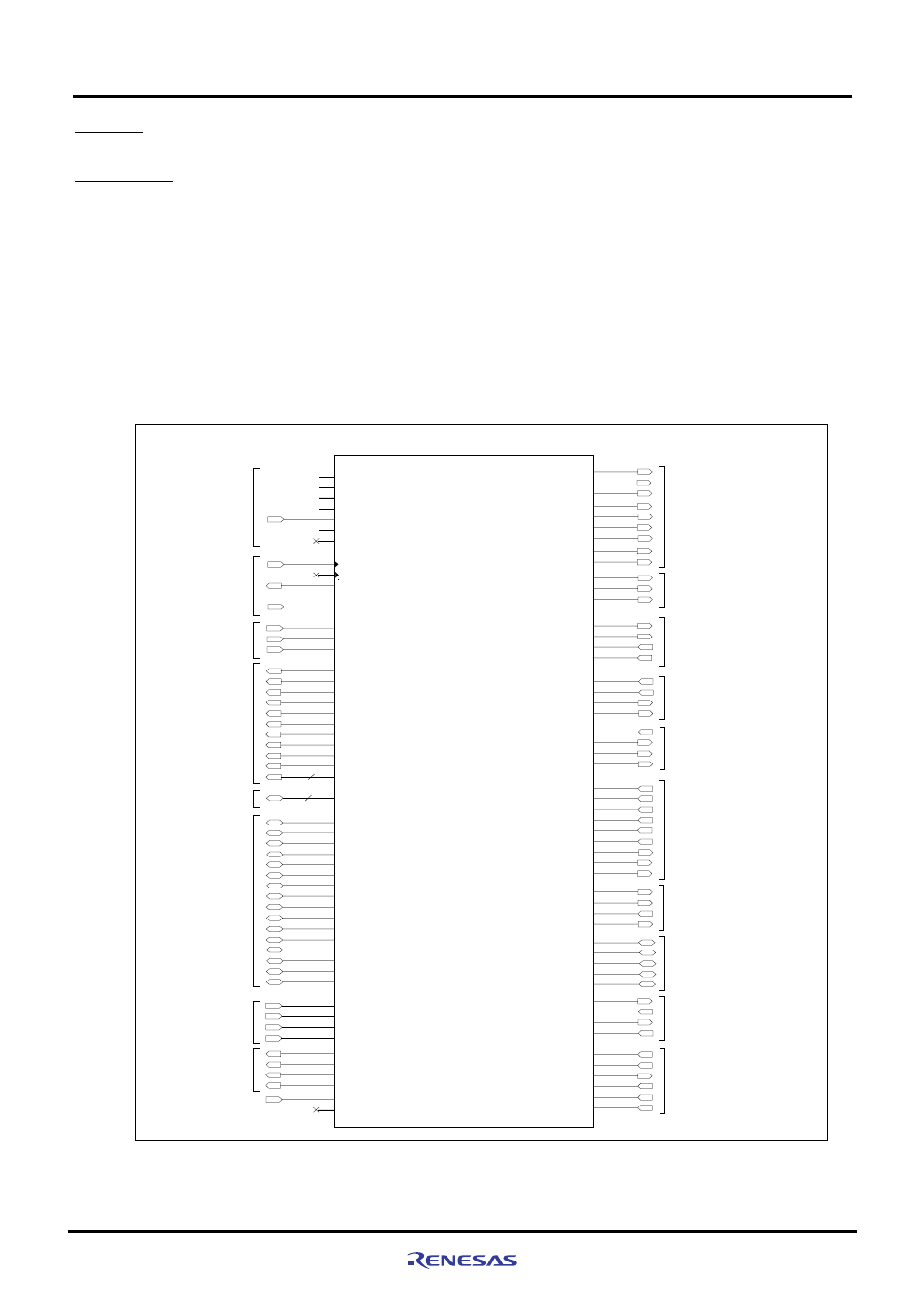

Figure 2.2.1 shows the SH7619 pin assignments.

Figure 2.2.1 Pin Assignments by function

SH7619

EXRES1

TSTBUSA

Bus Control

(SDRAM)

Bus Control
(PCMCIA)

PB12/CS3#

RD#

CS0#

WE0#/DQMLL

RD/WR#

WE1#/DQMLU/WE#

PB04/RAS#

PB03/CAS#

PB02/CKE

PB09/CE2A#

PB00/WAIT#

PB10/CS5B#/CE1A#

PB06/WE3(BE3)#/DQMUU/ICIOWR#

PB01/IOIS16#

PB05/WE2(BE2)#/DQMUL/ICIORD#

H-UDI

Interface

ASEMD#

TRST#

TDO

TDI

TMS

TCK

PD6/IRQ6/RXD2/DACK1

RS-422,RS-232C

Interface

PD5/IRQ5/TXD2/DREQ1

PD3/IRQ3/RXD1/DACK0

PD2/IRQ2/TXD1/DREQ0

Other Extension

Bus Interface

PE08/HIFCS#

PE06/HIFWR#/SIOFSYNC0

PE05/HIFRD

PE04/HIFINT#/TXD_SIO0

PE03/HIFMD

PE02/HIFDREQ/RXD_SIO0

PE01/HIFRDY/SIOMCLK0

PE00/HIFEBL/SCK_SIO0

RXM

RXP

TXM

TXP

PC00/MII_RXD0
PC01/MII_RXD1

PC02/MII_RXD2

PC03/MII_RXD3

PC12/TX_EN

PC13/TX_CLK

PC20/WOL

PE07/HIFRS

PC09/RX_ER

PC10/RX_CLK

PC11/TX_ER

CKI0

MD0

MD1

MD2

MD3

TESTMD#

CK_PHY

TESTOUT#

EXTAL
XTAL

RES#

A15-A0

PA25/A25/SIOFSYNCO

PA24/A24/TXD_SIO0

PA23/A23/RXD_SIO0
PA22/A22/SIOMCLK0

PA20/A20

PA19/A19
PA18/A18

PA17/A17

PA16/A16

PA21/A21/SCK_SIO0

D15-D0

PE13/HIFD04/-/D20

PE12/HIFD03/-/D19

PE11/HIFD02/-/D18
PE10/HIFD01/-/D17

PE09/HIFD00/-/D16

PE14/HIFD05/-/D21

PE19/HIFD10/RXD0/D26
PE18/HIFD09/TXD1/D25

PE17/HIFD08/SCK0/D24
PE16/HIFD07/RXD0/D23

PE15/HIFD06/TXD0/D22

PE20/HIFD11/SCK0/D27

PE23/HIFD14/RTS1/D30

PE22/HIFD13/CTS1/D29

PE21/HIFD12/RTS0/D28

PE24/HIFD15/CTS1/D31

PC18/LINKSTA

NMI

PC17/MDC

MD5

PC16/MDIO

PC19/EXOUT

PD0/IRQ0/-/TEND0

PC06/MII_TXD2/-/CRS#

PC07/MII_TXD3/-/DUPLEX#

PC04/MII_TXD0/-/SPEED100#

PC05/MII_TXD1/-/LINK#

PC08/RX_DV

PC15/CRS

"H"

"L"

"L"

"L"

SW4-1

"H/L"

Mode

Clock

System

Control

15.625MHz

"H"

25.000MHz

CPU

Address Bus

16

HIF-D/Upper

Data bus

16

SW3

User port

(Ether)

LED

User port

(Ether)

Lower

Data Bus

Ether

Interface

EEPROM
Extension
Connector

Bus Control

(All,FLASH

SDRAM,PCMCIA)

PB13/BS#

HIF

Interface

PC14/COL

Ether.ref

Serial Channel 0

SW4-3

SW4-2

PCMCIA
Interface

RESET#

REG#

CD#

EN#
