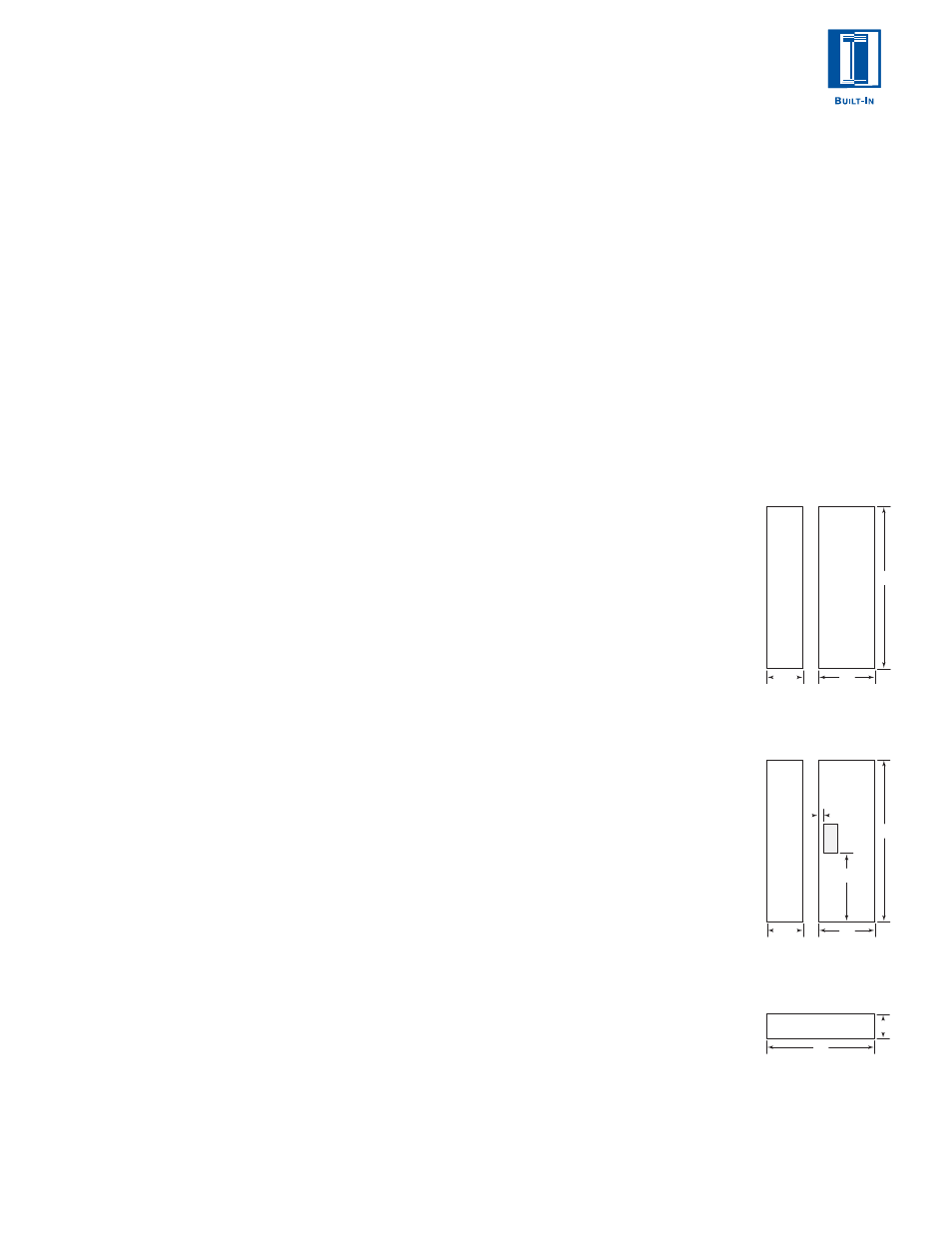

O V E R L A Y P A N E L S
Panel specifications
are for Built-In
overlay (O) models.
To install overlay
panels, see the
detailed procedures
outlined in the
Sub-Zero Built-In
Installation Guide.
W
W
H
Models I661, I642
and I632
Models I685 and I695
W
W
H
E
F
Overlay grille panel
W
H
O V E R L A Y G R I L L E P A N E L
Overlay (O) Models
Width Dimensions
Models I611 and I611G
W
Overlay Panel Width
722 mm
Spacer Panel Width
699 mm
Backer Panel Width
714 mm
Models I650, I650G, I661
W
Overlay Panel Width
875 mm
Spacer Panel Width
851 mm
Backer Panel Width
867 mm
Models I642 and I685
W
Overlay Panel Width
1027 mm
Spacer Panel Width
1003 mm
Backer Panel Width
1019 mm
Models I632 and I695
W
Overlay Panel Width
1180 mm
Spacer Panel Width
1156 mm
Backer Panel Width
1172 mm
Height Dimensions
254 mm Grille
H
Overlay Panel Height
235 mm
Spacer Panel Height
211 mm
Backer Panel Height
227 mm
279 mm Grille
(standard)
H
Overlay Panel Height
260 mm
Spacer Panel Height
237 mm
Backer Panel Height
252 mm
305 mm Grille Height
H
Overlay Panel Height
286 mm
Spacer Panel Height
262 mm
Backer Panel Height
278 mm
330 mm Grille
H
Overlay Panel Height
311 mm
Spacer Panel Height
287 mm
Backer Panel Height
303 mm
356 mm Grille
H
Overlay Panel Height
337 mm
Spacer Panel Height
313 mm
Backer Panel Height
329 mm
381 mm Grille
H
Overlay Panel Height
362 mm
Spacer Panel Height
338 mm
Backer Panel Height
354 mm
For grille panel size, use width dimensions
listed for your model and height dimensions
for grille option. 279 mm grille is standard.
Panel grille is available for all overlay units
except Models I601R, I601RG and I601F.
O V E R L A Y D O O R P A N E L S P E C I F I C A T I O N S
Side-by-Side Overlay (O) Models
Model I661
W
H
Refrigerator Overlay Panel
494 mm
1727 mm
Refrigerator Spacer Panel
470 mm
1703 mm
Refrigerator Backer Panel
486 mm
1719 mm
Freezer Overlay Panel
379 mm
1727 mm
Freezer Spacer Panel
356 mm
1703 mm
Freezer Backer Panel
371 mm
1719 mm
Model I642
W
H
Refrigerator Overlay Panel
618 mm
1727 mm
Refrigerator Spacer Panel
594 mm
1703 mm
Refrigerator Backer Panel
610 mm
1719 mm
Freezer Overlay Panel
405 mm
1727 mm
Freezer Spacer Panel
381 mm
1703 mm
Freezer Backer Panel
397 mm
1719 mm
Model I685
W
H
Refrigerator Overlay Panel
618 mm
1727 mm
Refrigerator Spacer Panel
594 mm
1703 mm
Refrigerator Backer Panel
610 mm
1719 mm
Freezer Overlay Panel
405 mm
1727 mm
Freezer Spacer Panel
381 mm
1703 mm
Freezer Backer Panel
397 mm
1719 mm
Glasswell Cut-out Dimensions
150 mm
315 mm
Glasswell Location (Overlay)
E)
43 mm
F)
730 mm
Glasswell Location (Spacer)
E)
31 mm
F)
718 mm
Glasswell Location (Backer)
E)
39 mm
F)
726 mm
Model I632
W
H
Refrigerator Overlay Panel
711 mm
1727 mm
Refrigerator Spacer Panel
687 mm
1703 mm
Refrigerator Backer Panel
703 mm
1719 mm
Freezer Overlay Panel
464 mm
1727 mm
Freezer Spacer Panel
440 mm
1703 mm
Freezer Backer Panel
456 mm
1719 mm
Model I695
W
H
Refrigerator Overlay Panel
711 mm
1727 mm
Refrigerator Spacer Panel
687 mm)
1703 mm
Refrigerator Backer Panel
703 mm
1719 mm
Freezer Overlay Panel
464 mm
1727 mm
Freezer Spacer Panel
440 mm
1703 mm
Freezer Backer Panel
456 mm
1719 mm
Glasswell Cut-out Dimensions
150 mm
315 mm
Glasswell Location (Overlay)
E)
43 mm
F)
730 mm
Glasswell Location (Spacer)
E)
31 mm
F)
718 mm
Glasswell Location (Backer)
E)
39 mm
F)
726 mm
IMPORTANT NOTE: Panel specifications are for Built-In overlay (O)
models.
For Models I685 and I695, panel thickness in the glasswell area can
range from 6 mm to a maximum of 29 mm. If the panel is thicker, you
must rout out a minimum 6 mm flat landing area to accommodate the
bezel surrounding the glasswell.
