SK
6. POKYNY PRE INŠTALATÉRA
ELEKTRICKÉ ZAPOJENIE
Elektrické zapojenie musí vyhovovať
požiadavkám noriem a platných predpisov.
Pred vykonaním pripojenia skontrolujte, či:
• Elektrická sieť a elektrická zásuvka znesie zaťaženie
pri maximálnom výkone spotrebiča (pozri etiketu na
spotrebiči).
• Elektrická zásuvka alebo spotrebič je vybavený
účinným uzemnením podľa platných noriem
a nariadení zákona. Odmietame akúkoľvek
zodpovednosť pri nedodržaní týchto nariadení.
• Zásuvka alebo viacpólový vypínač sú ľahko
prístupné nainštalovanému spotrebiču.
Keď napojenie na sieť napätia je robené cez
zásuvku:
• Aplikujte na napájací kábel, ak chýba, normalizovanú
vidlicu vhodnú pre stanovenú záťaž, ktorá je
uvedená na informačnom štítku. Pripojte kábliky,
dbajte na to, aby ste dodržali dole uvedené zhody
a aby vodič uzemnenia bol dlhší ako fázové
vodiče:
písmeno
L
(fáza)
= hnedý vodič
písmeno
N (neutrál)
= bledomodrý vodič
symbol
(uzemnenie) = zeleno-žltý vodič
• Napájací kábel musí byť umiestnený tak, aby v
žiadnom bode nedosiahol 75 °C oteplenie.
• Nepoužívajte pre napojenie reduktori, adaptéri
alebo bočníky, pretože by mohli spôsobiť neželaný
kontakt s následným nebezpečným prehriatím.
Keď napojenie je robené priamo na elektrickú
sieť:
• Zapojte medzi spotrebič a sieť viacpólový vypínač,
dimenzovaný podľa zaťaženia spotrebiča, s
vzdialenosťou rozpojených kontaktov minimálne
3 mm. Pamätajte, že ochranný vodičl nesmie byť
prerušený vypínačom.
ÚDRŽBA
Pred výmenou súčiastky vám odporúčame
odpojiť spotrebič od siete.
VÝMENA ELEKTRICKÝCH SÚČIASTOK
• Pri výmene žiarovky pozri inštrukcie na str. 17.
•
Pre sprístupnenie ostatných elektrických
komponentov je nevyhnutné vybrať rúru z
kuchynského nábytku tým, že snímeme skrutky (V)
(pozri obr. 11). Vybratím rúry získate priamy prístup
k maske (T) (obr. 12).
• Pri výmene napájacieho kábla, majte vodič
uzemnenia dlhší v porovnaní s fázovými vodičmi
a okrem toho dodržiavajte inštrukcie uvedené v
odstavci «ELEKTRICKÉHO NAPOJENIA».

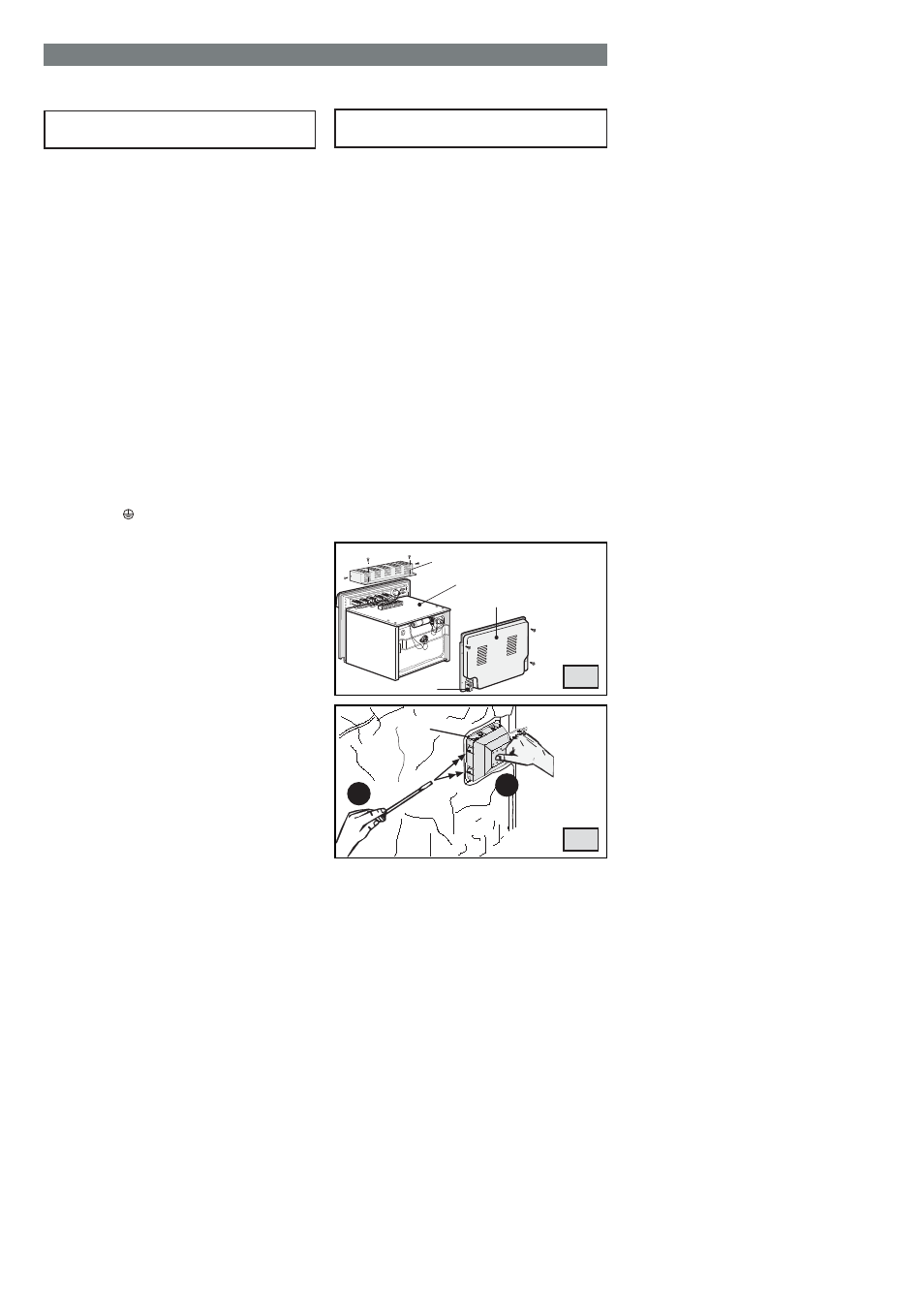

• Zložte zadný kryt (Q), aby ste dosiahli na
elektrorozvod, na odpory, na obmedzovač teploty
(obr. 12).
• Pri výmene objímky žiarovky (P) odložte ochranný
kryt (A) a bočný panel a následne skrutkovačom
zatlačte dva poistné jazýčky (viď obr. 13) a vytiahnite
objímku žiarovky smerom dovnútra rúry.
• Pri výmene termostatu, prepínača, programátora a
kontroliek, zložte ochrannú schránku (S) (odk. 12).
Zložte ovládače a potom odskrutkujte skrutky, aby
ste uvoľnili súčiastky, ktoré potrebujete vymeniť.
