CZ 6. POKYNY K INSTALACI
ELEKTRICKÉ PŘIPOJENÍ
Elektrické připojení musí být provedeno v
souladu s normami a ustanoveními platných
zákonů.
Před připojením zkontrolujte zda:
•
Elektrické zatížení spotřebiče a elektrických
zásuvek jsou vhodné pro výkon uvedený na
informačním štítku, který se nachází na skeletu
spotřebiče a v příslušném návodě.
• Elektrická zásuvka nebo spotřebič je vybaven
účinným uzemněním podle platných norem
a nařízení. Odmítáme jakoukoliv zodpovědnost při
nedodržení těchto nařízení,
• Zásuvka nebo vícepólový vypínač jsou dobře
přístupné u nainstalovaného spotřebiče.
Pokud je připojení realizované přes elektrickou
zásuvku:
• Aplikujte na napájecí kabel (pokud není součástí
výrobku) normalizovanou vidlici vhodnou pro
stanovenou zátěž, která je uvedená na informačním
štítku. Připojte vodiče a dbejte na to, aby jste
dodržovali uvedené shody a aby vodič uzemnění
byl delší než fázové vodiče
písmeno L (fáze) = vodič hnědé barvy
písmeno N (nula) = vodič modré barvy
symbol (uzemnění) = vodič zeleno-žluté barvy
• Napájecí kabel musí být umístěn tak, aby v žádném
místě nedosáhl 75°C oteplení.
• Pro připojení spotřebiče nepoužívejte v žádném
případě redukce, adaptéry, prodlužovací kabely,
protože byste mohli způsobit nežádoucí kontakt
s následným nebezpečným přehřátím.
Pokud je připojení realizované přímo k elektrické
síti:
• Zapojte mezi spotřebič a el.síť vícepólový vypínač,
dimenzovaný podle zatížení spotřebiče se
vzdáleností rozpojených kontaktů minimálně 3 mm.
Pamatujte, že ochranný vodič nesmí být přerušený
vypínačem.
ÚDRŽBA
Před výměnou součástek musí být spotřebič
odpojen od el. sítě.
VÝMĚNA ELEKTRICKÝCH SOUČÁSTEK
• Při výměně žárovky postupujte podle instrukcí na
str. 17.
• Pro přístup k jiným elektrickým součástkám
je nezbytné vyjmout troubu z místa, kde je

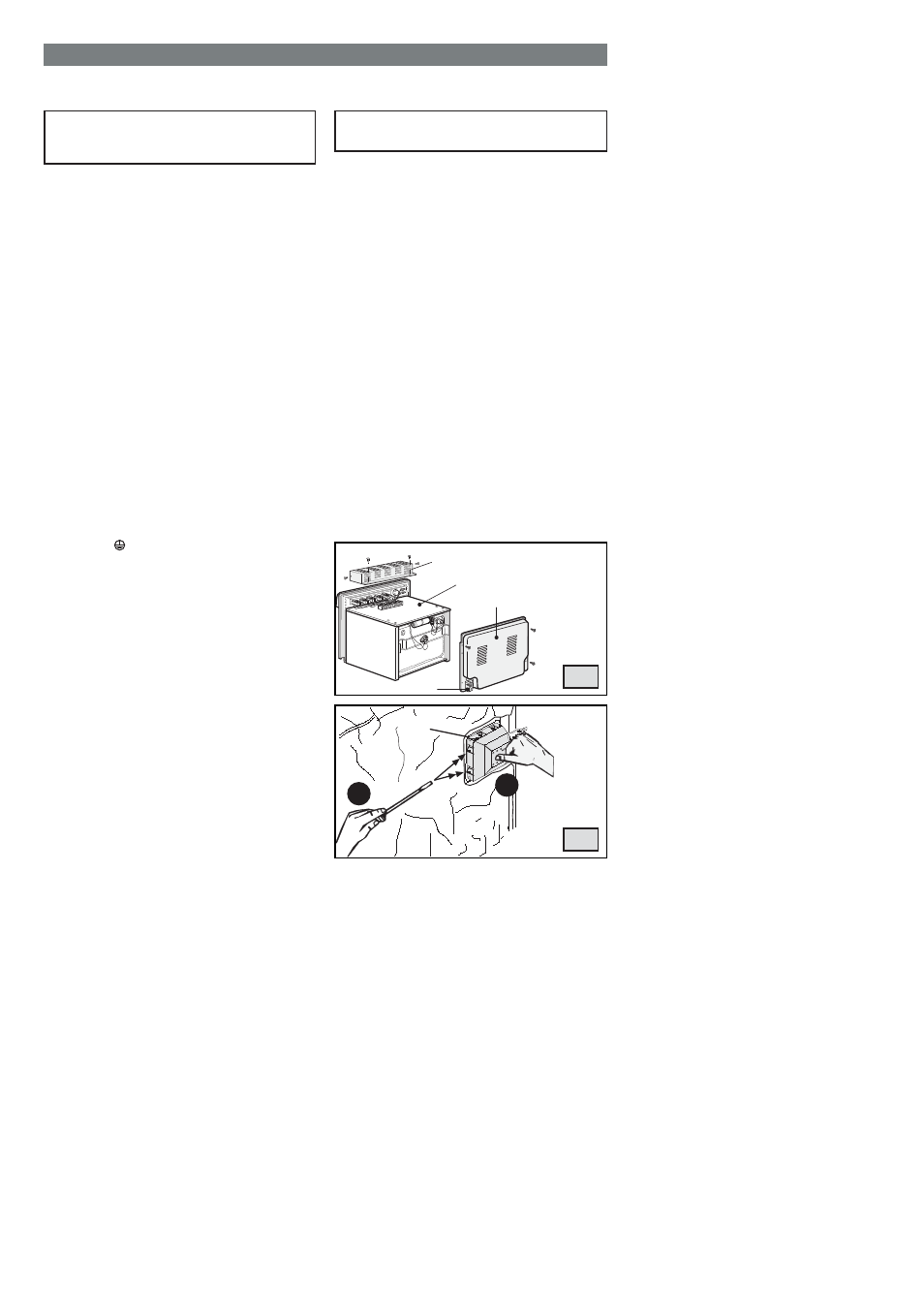

zabudována. Odšroubovat šrouby (V) (viz obr. 11).
Jednoduchým vyjmutím trouby je možno pracovat
přímo se svorkovnicí (T) (obr. 12).
• Při výměně napájecího kabelu mějte zemnící
vodič delší v porovnání s fázovými vodiči.
Mimo jiné dodržujte instrukce v odstavci
«ELEKTRICKÉ PŘIPOJENÍ».
• Demontujte zadní kryt (Q), abyste se dostali ke
svorkovnici a na hlavní bezpečnostní termostat.
(obr. 12).
• Při výměně objímky žárovky (P) odložte ochranný
kryt (A) a boční panel a poté šroubovákem zatlačte
dva pojistné jazýčky (viz obr. 13) a vytáhněte
objímku žárovky směrem dovnitř trouby.
• Při výměně termostatu, přepínače funkcí,
programátoru nebo kontrolek demontujte
ochraný panel (S) (obr. 12). Demontujte ovladače
a odšroubujte šroubky, aby se uvolnily součástky,
které potřebujete vyměnit.
