FASI DI PREPARAZIONE
68
Segnali in uscita quando viene
collegato il mirino
Di seguito vengono indicati i segnali VF OUTPUT e le
indicazioni.
VF-P400
p
( G: disponibile, ×: non disponibile)
*1 I caratteri trasmessi dalla videocamera GY-HD250
vengono visualizzati per i segnali in uscita dal terminale
Y/P
B /P R . Pertanto, per questa linea utilizzare il segnale in
uscita dal terminale HD/SD-SDI.
*2 Il segnale viene trasmesso esclusivamente al terminale Y
dal terminale Y/P
B /P R .
*3 L’indicazione SKIN TONE non è disponibile.
*4 Le seguenti indicazioni non sono disponibili.
• ZEBRA
• Intervallo del dettaglio incarnato
• Zona di sicurezza
• Assistenza per la messa a fuoco

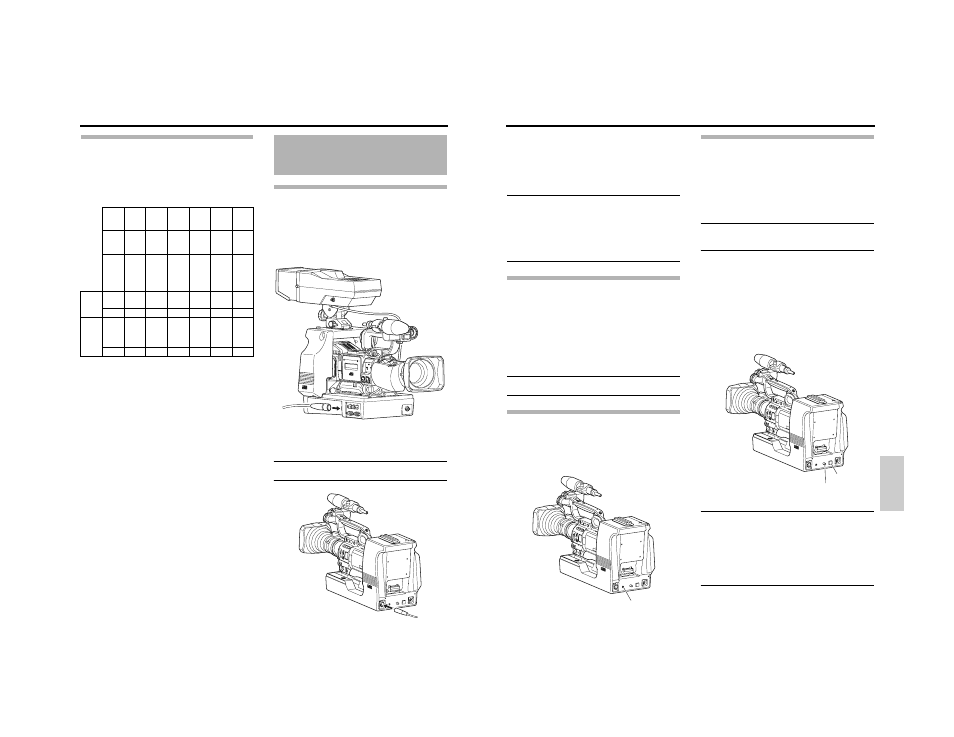

Collegamento al
telecomando RM-P210
Collegamento
Spegnere l’RM-P210 prima di eseguire il collegamento.
1. Collegamento dell’RM-P210
Collegare il connettore multi-pin RM di questa unità
all’RM-P210 mediante il cavo a 26 pin per videocamera.
Il cavo della videocamera deve essere lungo 100 metri al
massimo.
2. Collegamento delle cuffie DT109
Per utilizzare le cuffie, collegare la presa delle cuffie
DT109 al terminale [INTERCOM].
PROMEMORIA
Questa unità supporta solo cuffie di tipo DYNAMIC. Non è
possibile collegare cuffie di tipo CARBON.
Termi-
nale RGB
(BNC×3)
Y
(Round
20p)
Y/P B /P R
(BNC×3)
Y/P B /P R
(BNC×3)
VBS
(BNC×3) Y
(BNC×1)
Se-
gnale
RGB Y
Com-
ponent
HD Com-
ponent
H/SD
Com-
posito
Y
GY-
HD250
voce
VF
SIGNAL
RGB Y
COM-
PO-
NENT COM-
PO-
NENT COM-
PO-
SITE
Y
Se-
gnale
HD
(HDV)
G G G *1 G *1 G G *2
DV G G × G G G *2
Indica-
zione
RE-
VERSE
PIC-
TURE
*3
G G G G G G
*4 G Ч Ч Ч Ч Ч
69
It
alia
no
3. Collegamento a un monitor
Per controllare il video del suggeritore elettronico
(segnale di ingresso del terminale [AUX VIDEO INPUT]
dell’RM-P210) proveniente dall’RM-P210, collegare il
terminale [PROMPTER OUTPUT] di questa unità a un
monitor mediante un cavo BNC.
PROMEMORIA
• L’alimentazione per questa unità e la videocamera
proviene dall’RM-P210 mediante un cavo a 26 pin per
videocamera.
• Cavo a 26 pin per videocamera
VC-P110 (5 m)
VC-P112 (20 m)
VC-P113 (50 m)
VC-P114 (100 m)
Impostazione della schermata del
menu
1.
Impostazione del segnale di uscita
Il segnale video composito viene sempre trasmesso dal
connettore multi-pin RM. Inoltre, è possibile trasmettere i
segnali separati dei componenti RGB, Y/P
B /P R o YC.
Selezionare il segnale di uscita con la voce OUTPUT
nella schermata del menu SYSTEM.
PROMEMORIA
I segnali di sincronizzazione vengono sovraimposti sui
segnali RGB.
Impostazione degli interruttori
1.
Abilitazione/disabilitazione di INCOM MIC
Impostare l’interruttore [INCOM MIC ON/OFF] a seconda
che si usi o meno il microfono delle cuffie. Impostare
l’interruttore su [ON] per utilizzare il microfono.
Funzionamento
1. Accendere l’RM-P210.
Portare su [ON] l’interruttore [POWER] del telecomando
della videocamera. Il pulsante CALL diventa di colore
verde quando l’unità viene accesa. Dopo aver portato su
[ON] l’interruttore [POWER], il telecomando della
videocamera entra in funzione dopo circa 30 secondi.
PROMEMORIA
Dopo l’accensione dell’apparecchio, il telecomando della
videocamera impiega circa 30 secondi per comunicare con
questa unità.
2. Premere il pulsante [CALL].
Tenere premuto il pulsante [CALL] per inviare un segnale
di chiamata all’operatore del telecomando. L’indicatore
del pulsante [TALLY] del telecomando lampeggia.
Quando si preme il pulsante, l’indicatore del pulsante
[CALL] cambia da verde a rosso. Anche la spia [TALLY]
sul mirino lampeggia quando si ricevono segnali dal
telecomando.
3. Regolare il volume.
Regolare il volume di ascolto delle cuffie con [INCOM
LEVEL].
PROMEMORIA
• Se sia l’unità (compresa la videocamera) e il
telecomando hanno gli stessi interruttori delle funzioni, il
telecomando ha la priorità.
• Se si accende la videocamera mentre si riceve un
segnale di sincronizzazione esterno, le immagini
potrebbero apparire disturbate per alcuni secondi. Ciò
non indica un malfunzionamento.
• Se si utilizza il telecomando, consultare il rispettivo
manuale di istruzioni per maggiori dettagli.
Interruttore INCOM MIC
ON/OFF
Volume INCOM LEVEL
Pulsante
CALL
