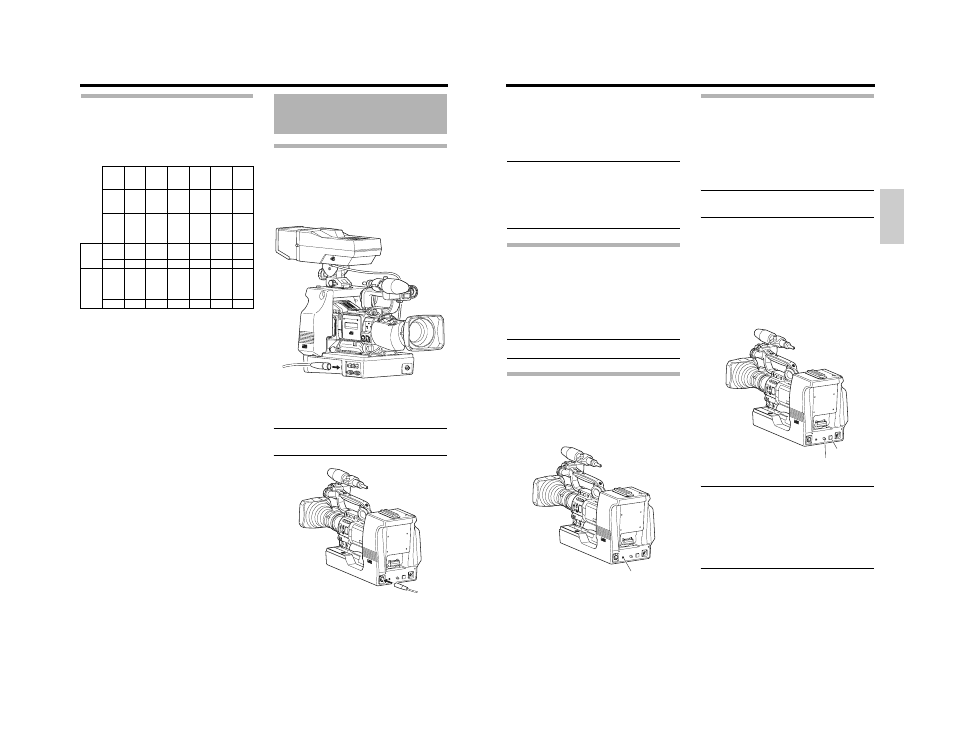

VORBEREITUNGEN

26

Ausgegebene Signale bei
Anschluss des Suchers

Die Signale und Anzeigen von VF OUTPUT können Sie der
untenstehenden Tabelle entnehmen.

VF-P400

p

(

G: verfügbar, ×: nicht verfügbar)

*1

Zeichen vom GY-HD250 werden für ausgegebene Sig-
nale des Y/P

B

/P

R

-Anschlusses angezeigt. Verwenden

Sie daher für diese Zeile das Ausgangssignal des HD/
SD-SDI-Anschlusses.

*2

Signal wird nur an die Y-Buchse des Y/P

B

/P

R

-Anschlus-

ses ausgegeben.

*3

Die Anzeige SKIN TONE ist nicht verfügbar.

*4

Die folgenden Anzeigen sind nicht verfügbar.
• ZEBRA
• Hauttoneinzelheit-Bereich
• Sicherheitszone
• Focus Assist (Funktion zur Unterstützung der Schärfe-

einstellung)

Anschließen an die Fern-
steuereinheit RM-P210

Anschlussverbindung

Schalten Sie zuerst die Stromversorgung des RM-P210 aus,
bevor Sie den Anschluss vornehmen.

1.

Anschließen des RM-P210
Schließen Sie den vielpoligen RM-Stecker dieses Geräts
über ein 26-poliges Kamerakabel an den RM-P210 an.
Das Kamerakabel darf nicht länger als 100 m sein.

2.

Anschließen des DT109
Stecken Sie den Stecker des Headsets DT109 in die
[INTERCOM]-Buchse, um ein Intercom-Headset zu ver-
wenden.

MEMO
Dieses Gerät unterstützt lediglich dynamische Headsets.
Kopfhörer mit Kohleausführung können nicht angeschlos-
sen werden.

An-
schluss-
buchse

RGB
(BNC×3)

Y
(Round
20p)

Y/P

B

/P

R

(BNC×3)

Y/P

B

/P

R

(BNC×3)

VBS
(BNC×3)

Y
(BNC×1)

Signal RGB

Y

HD-
Kompo-
nente

H/SD-
Kompo-
nente

Com-
posite

Y

GY-
HD250
VF
SIGNAL

RGB

Y

COM-
PO-
NENT

COM-
PO-
NENT

COM-
POSI-
TE

Y

Signal

HD
(HDV)

G

G

G

*1

G

*1

G

G

*2

DV

G

G

×

G

G

G

*2

Dis-
play

RE-
VERSE
PICTU-
RE

*3

G

G

G

G

G

G

*4

G

Ч

Ч

Ч

Ч

Ч

27

De

ut

sc

h

3.

Anschließen eines Monitors
Prompter-Videosignale (Eingangssignale des RM-P210-
Anschlusses [AUX VIDEO INPUT]) vom RM-P210 kön-
nen verifiziert werden, indem der an der Vorderseite die-
ses Geräts befindliche Anschluss [PROMPTER
OUTPUT] über ein BNC-Kabel an einen Monitor ange-
schlossen wird.

MEMO
• Der Strom für dieses Gerät und die Kamera werden vom

RM-P210 über das 26-polige Kamerakabel zur Verfü-
gung gestellt.

• 26-poliges Kamerakabel

VC-P110 (5 m)
VC-P112 (20 m)
VC-P113 (50 m)
VC-P114 (100 m)

Einstellung des Menübildschirms

1.

Einstellung des Ausgabesignals
Über den vielpoligen RM-Stecker wird immer ein Compo-
site-Videosignal ausgegeben. Darüber hinaus können
auch RGB-Component-, Y/P

B

/P

R

-Component- oder Y/C-

Trennsignale ausgegeben werden. Wählen Sie das Aus-
gangssignal im Menübildschirm SYSTEM über den Punkt
OUTPUT.

MEMO
Synchronisationssignale werden mit RGB-Component-Sig-
nalen überlagert.

Schaltereinstellung

1.

Aktivieren/Deaktivieren des INCOM MIC-Anschlusses
Stellen Sie den Schalter [INCOM MIC ON/OFF] auf die
gewünschte Position; je nachdem, ob das Headset-
Mikrofon verwendet werden soll. Stellen Sie den Schalter
auf [ON], um das Mikrofon des Headsets zu verwenden.

Ablauf

1.

Schalten Sie den RM-P210 an.
Drehen Sie den [POWER]-Schalter der Kamera-Fern-
steuereinheit auf [ON]. Die CALL-Taste leuchtet grün,
wenn der Strom eingeschaltet wird. Nachdem der
[POWER]-Schalter auf „ON“ gestellt wurde, kann die
Kamera-Fernsteuereinheit nach ca. 30 Sekunden betrie-
ben werden.

MEMO
Nach Einschalten des Stroms braucht die Kamera-Fern-
steuereinheit ca. 30 Sekunden, um für die Kommunikation
mit diesem Gerät bereit zu sein.

2.

Drücken Sie die Ruftaste [CALL].
Halten Sie die Ruftaste [CALL] gedrückt, um Rufsignale
an den Bediener der Fernsteuereinheit zu senden. Die
Anzeige der Taste [TALLY] an der Fernsteuereinheit
blinkt.
Die Tastenanzeige [CALL] wechselt von grün zu rot,
solange die Taste gedrückt wird. Die [TALLY]-Lampe am
Sucher blinkt auch, wenn Rufsignale von der Fernsteuer-
einheit empfangen werden.

3.

Regeln Sie die Lautstärke.
Passen Sie die Empfangslautstärke des Headsets über
den Punkt [INCOM LEVEL] an.

MEMO
• Wenn die Schalterfunktionen dieses Geräts (einschließ-

lich der Kamera) und der Fernsteuereinheit gleich sind,
erhalten die Tasten der Fernsteuereinheit Priorität.

• Wenn beim Einschalten des Stroms ein externes Syn-

chronisationssignal anliegt, können die Bilder eventuell
einige Sekunden lang abgehackt erscheinen. Dies ist
keine Fehlfunktion.

• Wenn Sie die Fernsteuereinheit verwenden, nehmen Sie

deren Bedienungsanleitung zur Hand, um weitere Ein-
zelheiten zu erfahren.

Schalter INCOM MIC

ON/OFF

INCOM LEVEL

Lautstärke

Taste

CALL
