FASI DI PREPARAZIONE
66
Installazione

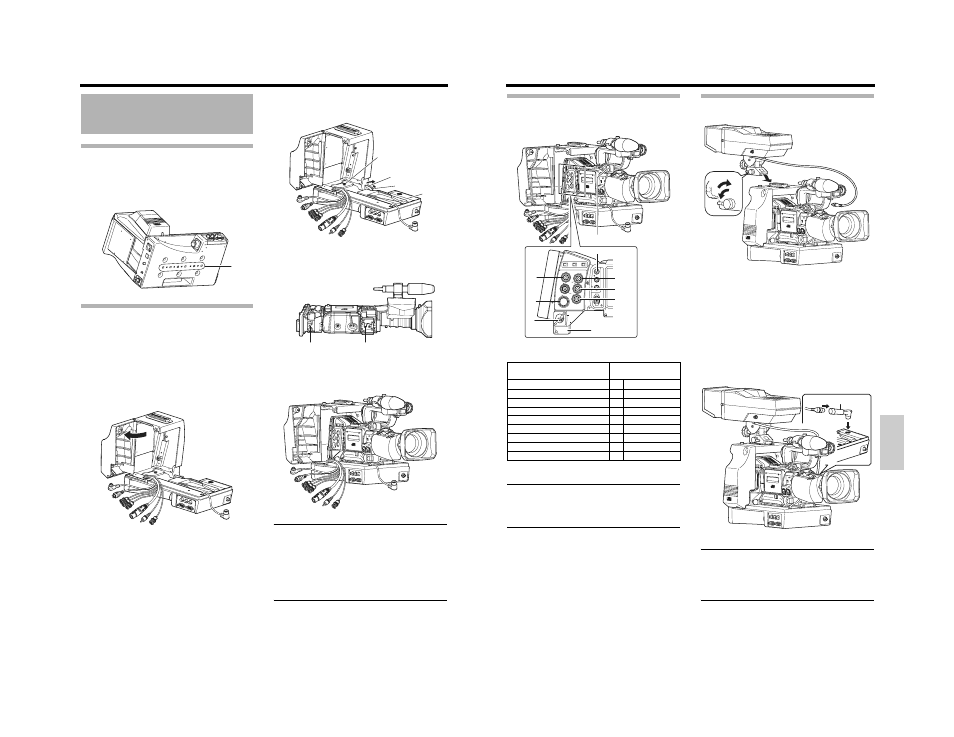

Montaggio su un treppiede
Utilizzare i fori per le viti nella parte inferiore dell’unità per
montarla su un treppiede.
Ci sono vari fori per le viti. Utilizzare quelli più adatti per
montare il treppiede.
Montaggio della videocamera
Prima di montare la videocamera, prepararla come descritto
di seguito.
• Collegare l’obiettivo.
• Collegare il microfono.
• Rimuovere il mirino.
Per i dettagli, consultare il manuale di istruzioni della GY-
HD250.
1.
Aprire lo sportello laterale.
2.
Premere la leva di sicurezza e spingere la leva di blocco
in avanti finché il perno di montaggio frontale non scatta
in posizione.
3.
Posizionare la videocamera su questa unità e allineare il
supporto della base posteriore della videocamera con il
perno sull’unità.
4.
Tenere la videocamera dalla parte superiore e farla
scorrere in avanti in modo che il supporto della base
venga bloccato dal perno del supporto anteriore di
questa unità, finché non scatta in posizione.
AVVERTENZA
• Il supporto della base anteriore potrebbe bloccarsi anche
se il perno di questa unità non viene attaccato al foro di
blocco del supporto della base posteriore. Dopo aver
attaccato i dispositivi, verificare che la videocamera sia
collegata saldamente. La videocamera potrebbe cadere
e causare danni fisici se non collegata correttamente.
• Quando questa unità e la telecamera sono attaccate,
trasportarle tenendo la parte inferiore dell’unità. Se si
trasportano tenendo l’impugnatura della videocamera, i
dispositivi potrebbero staccarsi causando possibili danni fisici.
Fori
delle viti
Leva di sicurezza
Leva di blocco
Perno
Perno
del
supporto
anteriore
Supporto della base
posteriore
Supporto della base
anteriore
67
It
alia
no
Cavi di connessione
Collegare i cavi di questa unità alla videocamera.
Collegare il cavo di questa unità al terminale della
videocamera.
PROMEMORIA
• Spegnere l’unità prima di collegare i cavi.
• Non toccare i terminali delle prese durante il
collegamento.
• Inserire la presa del cavo CC finché non si blocca in
posizione.
Collegamento del mirino (VF-P400)
1.
Allentare la leva di blocco.
Ruotare in senso antiorario la leva di blocco del mirino e
allentarla.
2.
Collegare il mirino.
Far scorrere il mirino in avanti lungo le guide del supporto
per il mirino, sulla parte superiore di questa unità.
3.
Stringere la leva di blocco.
Ruotare in senso orario la leva di blocco del mirino e
stringerla.
4.
Collegare i cavi.
Collegare il cavo del mirino e il convertitore (KA-V400),
quindi collegare il convertitore al terminale di uscita del
mirino (a 20 pin) di questa unità.
PROMEMORIA
• Non collegare un monitor al terminale VF OUTPUT (Y/P
B
/
P
R
/RGB) sul lato di questo dispositivo. Se ai due terminali
VF OUTPUT vengono contemporaneamente collegati due
monitor, i segnali non vengono trasmessi correttamente.
• Collegare esclusivamente il mirino specificato al
terminale di uscita del mirino (a 20 pin).
Cavo
(tipo)
Terminale della
videocamera
GENLOCK
(BNC)
1
GENLOCK
REMOTE
(rotondo a 6 pin)
2
REMOTE
DC OUTPUT
(XLR a 4 pin)
3
DC INPUT
VIDEO
(RCA)
4
VIDEO
Y
(BNC)
5
Y
P
B
(BNC)
6
P
B
P
R
(BNC)
7
P
R
STUDIO
(rotondo a 10 pin)
8
STUDIO
VF
(rotondo a 20 pin)
9
VF
DC INPUT
REMOTE
HD/SD
GENLOCK/AUX IN
P
TC OUT
IEEE 1394
CH2-AUDIO OUT
-CH1 VIDEO
STUDIO
P
TC IN
Y
SDI
9
4
5
6
7
8
1
2
3
2.
1.
3.
4.
4.
Connettore
