22
EINFÜHRUNG
Bedienungselemente, Anzeigen
und Anschlüsse (Fortsetzung)

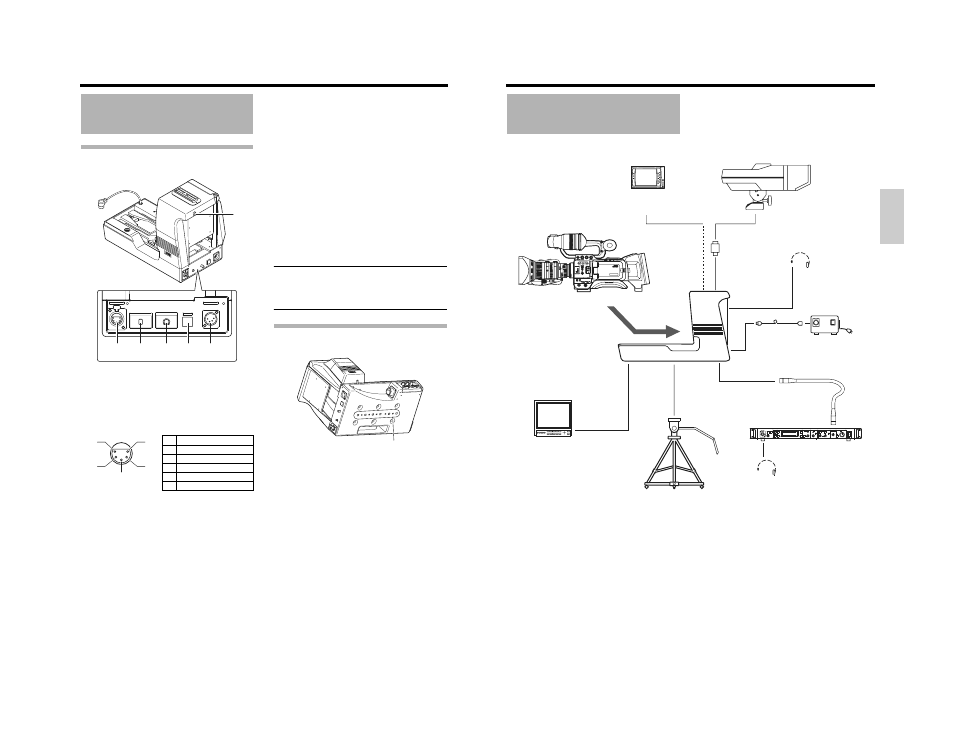

Rückseite
g [TALLY] Tally-Lampe
Leuchtet im Bereitschaftsmodus (Vorschau) grün. Leuch-
tet rot auf, wenn das Kamerabild mit der Fernbedienung
ausgewählt wird.
h [INTERCOM] Intercom-Eingangsanschluss (XLR, 5-
polig)
Eingangsanschluss für Intercom-Headset. (nur dynamisch)
Empfohlenes Headset: DT109 (Beyerdynamic)
i [INTERCOM MIC] Intercom-Mikrofon [ON/OFF]-Schal-
ter
[ON/OFF]-Schalter für das Mikrofon des Intercom-Head-
sets. Auf [ON] stellen, um das Mikrofon des Headsets zu
verwenden.
j [INTERCOM LEVEL] Lautstärke des Intercom-Empfän-
gers
Dient zum Anpassen der Lautstärke des Intercom-Head-
set-Empfängers.
k [CALL] Ruftaste/Power-Anzeige
Leuchtet grün, wenn der Studioadapter eingeschaltet ist.
Leuchtet jedoch gelb auf, wenn die Kamera ausgeschaltet
ist.
Muss gedrückt werden, um ein Rufsignal an den Bediener
der Fernsteuereinheit zu senden, wenn das Intercom-
Headset nicht verwendet wird.
Die Tastenanzeige wechselt von grün zu rot, wenn die
Taste gedrückt wird.
Wird diese Taste gedrückt gehalten, wird ein Rufsignal an
die Fernsteuereinheit gesendet, und die Anzeige [TALLY]
blinkt. Nachdem die Ruftaste [CALL] losgelassen wurde,
wird kein Rufsignal mehr gesendet, und die Anzeige
[TALLY] der Fernsteuereinheit wird ausgeschaltet.
l [DC INPUT] Gleichstrom-Eingangsbuchse (XLR, 4-
polig)
Schließen Sie eine Gleichstromquelle an diese Buchse
an, wenn die Fernsteuereinheit RM-P210 nicht ange-
schlossen ist. Verwenden Sie zur Gleichstromversorgung
den IDX IA-60a oder VL-2PLUS.
ACHTUNG
Wenn das Kabel am Gleichstromeingang DC INPUT ange-
schlossen wird, während Strom vom RM-P210 eingespeist
wird, wird die Stromzufuhr unterbrochen.
Schalten Sie alle angeschlossenen Geräte ab, bevor Sie
ein Kabel an den Gleichstromeingang anschließen.
Unterseite
m Befestigungslöcher zum Anbringen des Stativs
Signal
1 MIC (H)
2 MIC (C)
3 EAR (C)
4 EAR (H) – LEFT
5 EAR (H) – RIGHT
INTERCOM
INTERCOM MIC INTERCOM LEVEL CALL
DC INPUT
ON
OFF MIN MAX
PUSH
h i j k l
g
1
3
2
5
4
(Oberflächenprofil)
m
23
De
ut
sc
h
VORBEREITUNGEN
Grundsystem
z Die Stromversorgung erfolgt über die Fernsteuereinheit RM-P210 mithilfe des 26-poligen Kamerakabels, wenn eingesetzt.
Wenn die Fernsteuereinheit RM-P210 nicht verwendet wird, benutzen Sie einen Netzadapter.
MACRO USER 3 USER 2 USER 1
STATUS
MENU 2
1 ND FILTER
REC
OFF ON
POWER
WHT.BAL AUTO AUDIO LEVEL AUTO CH-1 CH-2
VF BRIGHT
CALL TALLY
INTERCOM LEVEL
FULL AUTO F1 SHUTTER
GAIN F2
F3 MENU/SHUTTER GAIN PAINT AUTO
B R W.BAL AUTO MANU
WHITE MASTER BLACK POWER I
O
IRIS STEP SHUTTER MENU PUSH-ON DOWN UP
VARIABLE PUSH-ON HIGH LOW B A PRESET CLOSE OPEN
MID
DOWN UP F4 BARS
REMOTE CONTROL UNIT RM-P210
Sucher
DM-3106 (Astrodesign)
V-R70P-HAD (Marshall Electronics)
HD-CAMCORDER
GY-HD250/GY-HD251
PROMPTER OUTPUT
Anschlussbuchse
Monitor
Kamerawagen
Headset
DT109 (Beyerdynamic)
Headset
DT109 (Beyerdynamic)
Fernsteuereinheit
RM-P210
Fernsteuerkabel RM-Anschluss
Stativ
Gleichstromeingang
DC INPUT
Gleichstromkabel
Netzadapter
IA-60a, VL-2PLUS (IDX)
Umwandlungsstecker
STUDIO KIT
KA-HD250
VF OUTPUT
Anschlussbuchse
(3× BNC)
VF OUTPUT
Anschlussbuchse
(rund, 20-polig)
Sucher
VF-P400
INTERCOM-Anschluss
