PRÉPARATIFS
38

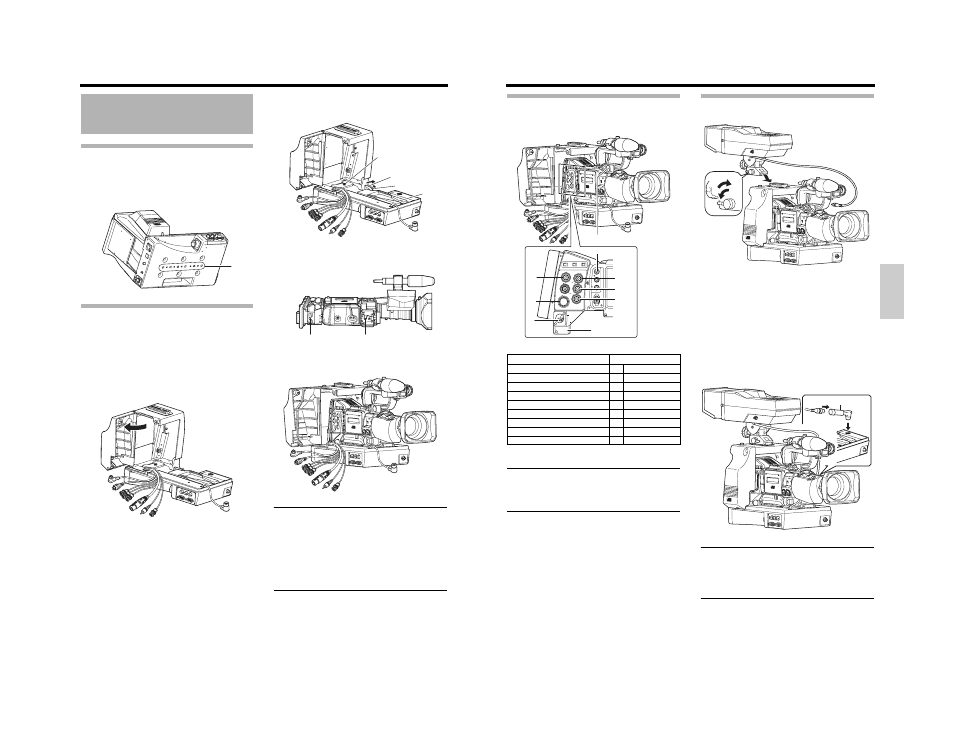

Installation
Fixation sur un trépied
Utilisez les orifices de vis situés au bas pour fixer sur un tré-
pied.
Il en existe plusieurs. Utilisez des orifices bien répartis pour
la fixation sur un trépied.
Montage de la caméra
Préparez la caméra comme suit avant le montage.
• Fixez l’objectif.
• Fixez le microphone.
• Retirez le viseur.
Pour plus d’informations, consultez le MANUEL
D’INSTRUCTIONS de la caméra GY-HD250.
1. Ouvrez le couvercle latéral.
2. Tout en poussant sur le levier de sécurité, tirez le levier
de verrouillage vers l’avant jusqu’à ce que la fixation
avant se bloque en position.
3. Placez la caméra sur cet appareil et alignez la fixation de
base arrière de la caméra avec la cheville de l’appareil.
4. Tenez la caméra par le haut et faites glisser vers l’avant
afin que la fixation de base de la caméra soit bloquée en
position par la fixation avant de l’appareil.
ATTENTION
• La fixation de base avant peut se bloquer même si la tige
de cet appareil et l’orifice de la fixation de base arrière de
la caméra ne sont pas fixées. Après fixation, vérifiez que
l’appareil est fermement fixé. La caméra peut tomber et
provoquer des blessures ou un accident si elle n’est pas
fixée correctement.
• Lors du transport avec la caméra fixée à cet appareil,
veillez à tenir l’appareil par la partie inférieure. Si vous le
transportez par la poignée de la caméra, la fixation peut
se relâcher et entraîner des blessures ou un accident.
Orifices
de vis
Levier de sécurité
Levier de verrouillage
Cheville
Fixation
avant
Fixation de base arrière Fixation de base avant
39
Fr
an
ça
is
Connexion des câbles
Connectez les câbles de cet appareil à la caméra.
Connectez le câble de cet appareil à la prise de la caméra.
RAPPEL
• Mettez l’appareil hors tension avant de connecter les
câbles.
• Ne touchez pas les prises pendant la connexion.
• Insérez totalement la fiche du câble CC jusqu’à ce
qu’elle se bloque en position.
Connexion du viseur (VF-P400)
1. Relâchez le levier de verrouillage.
Tournez le levier de verrouillage du viseur dans le sens
anti-horaire et relâchez le levier de verrouillage.
2. Fixez le viseur.
Faites glisser le viseur vers l’avant le long des guides du
support du viseur situés en haut de l’appareil.
3. Serrez à l’aide du levier de verrouillage.
Tournez le levier de verrouillage du viseur dans le sens
horaire et serrez le levier de verrouillage.
4.
Raccordez les câbles.
Raccordez le câble du viseur et la fiche de conversion
(KA-V400), puis raccordez la fiche de conversion à la
prise de sortie du viseur (20 broches) de l’appareil.
RAPPEL
• Ne connectez pas de moniteur à la prise VF OUTPUT (Y/
P B /P R /RGB) sur le côté de l’appareil. Lorsque des moni-
teurs sont connectés simultanément aux deux prises VF
OUTPUT, les signaux ne sont pas émis correctement.
• Ne connectez aucun autre viseur que celui indiqué à la
prise de sortie du viseur (20 broches).
Câble (type) Prise de la caméra
GENLOCK (BNC) 1 GENLOCK
REMOTE (ronde à 6 broches) 2 REMOTE
DC OUTPUT (XLR à 4 broches) 3 DC INPUT
VIDEO (RCA) 4 VIDEO
Y (BNC) 5 Y
P B (BNC) 6 P B
P R (BNC) 7 P R
STUDIO (ronde à 10 broches) 8 STUDIO
VF (ronde à 20 broches) 9 VF
DC INPUT
REMOTE
HD/SD
GENLOCK/AUX IN
P TC OUT
IEEE 1394
CH2-AUDIO OUT
-CH1 VIDEO
STUDIO
P TC IN
Y
SDI
9
4
5
6
7
8
1
2
3
2.
1.
3.
4.
4.
Fiche
