INTRODUZIONE

Comandi, indicatori e connettori

(segue)

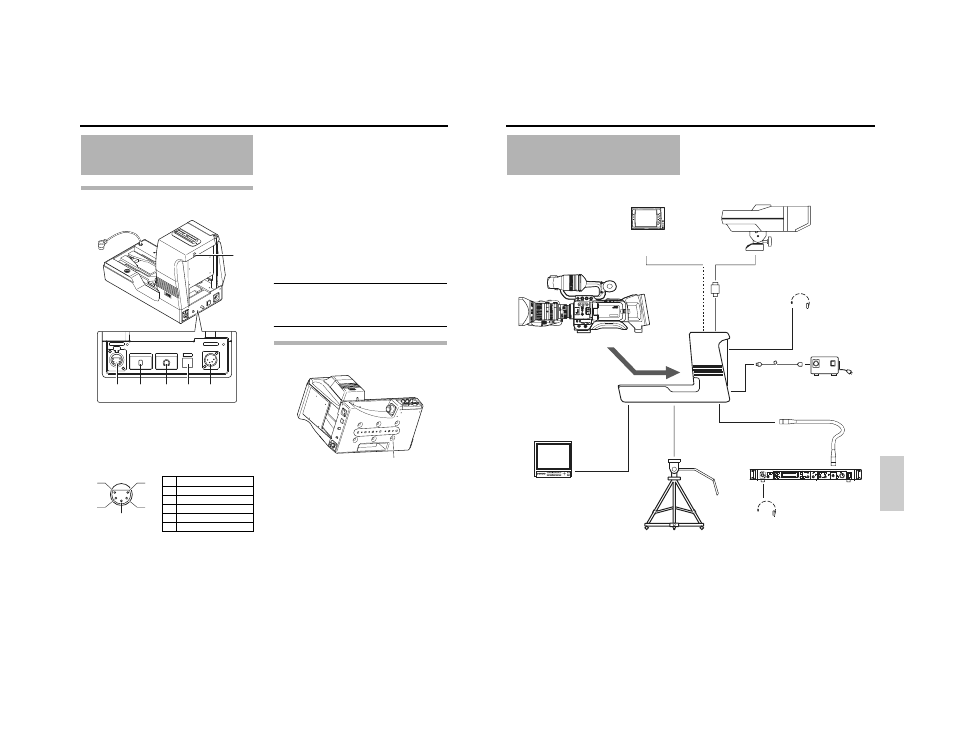

Sezione posteriore

g

[TALLY] Spia TALLY
Si accende in verde in stand-by (anteprima). Si accende in
rosso se le immagini della videocamera vengono
selezionate col telecomando.

h

[INTERCOM] Terminale di ingresso per le cuffie (XLR a
5 pin)
Terminale di ingresso per le cuffie (solo Dynamic).
Cuffie consigliate: DT109 (Beyerdynamic)

i

[INTERCOM MIC] Interruttore [ON/OFF] del microfono
delle cuffie
Interruttore [ON/OFF] per il microfono delle cuffie.
Impostare su [ON] per utilizzare il microfono.

j

[INTERCOM LEVEL] Volume del ricevitore delle cuffie
Da utilizzare per regolare il livello del volume delle cuffie.

k

[CALL] Pulsante CALL/indicatore dell’alimentazione
Di colore verde quando l’adattatore Studio è acceso.
Tuttavia, si accende in giallo se la videocamera è spenta.
Premere il pulsante per inviare un segnale di chiamata
all’operatore del telecomando qualora non si utilizzi la
cuffia.
Quando si preme il pulsante, l’indicatore del pulsante
cambia da verde a rosso.
Tenendo premuto questo pulsante, il segnale di chiamata
viene inviato al telecomando e l’indicatore [TALLY]
lampeggia. Quando si rilascia il pulsante [CALL], il
segnale di chiamata non viene più trasmesso e l’indicatore
[TALLY] del telecomando si spegne.

l

[DC INPUT] Terminale di ingresso CC (XLR a 4 pin)
Collegare l’alimentazione CC a questo terminale se l’unità
RM-P210 non è collegata. Per l’alimentazione CC
utilizzare IDX IA-60a o VL-2PLUS.

AVVERTENZA
Se si collega il cavo al terminale DC INPUT mentre
l’alimentazione proviene dall’RM-P210, l’alimentazione
verrà interrotta.
Quando si collega un cavo al terminale DC INPUT,
spegnere i dispositivi collegati.

Sezione inferiore

m

Fori delle viti per montare il treppiede

Segnale

1

MIC (H)

2

MIC (C)

3

EAR (C)

4

EAR (H) – SINISTRO

5

EAR (H) – DESTRO

INTERCOM

INTERCOM MIC

INTERCOM LEVEL

CALL

DC INPUT

ON

OFF

MIN

MAX

PUSH

h

i

j

k

l

g

1

3

2

5

4

(profilo della superficie)

m

65

It

alia

no

FASI DI PREPARAZIONE

Sistema di base

z L’alimentazione proviene dal telecomando RM-P210, se in uso, mediante un cavo a 26 pin per videocamera. Se non si usa

l’unità RM-P210, utilizzare un alimentatore CA.

MACRO

USER 3

USER 2

USER 1

STATUS

MENU

2
1

ND FILTER

REC

OFF

ON

POWER

WHT.BAL

AUTO

AUDIO

LEVEL

AUTO

CH-1

CH-2

VF BRIGHT

CALL

TALLY

INTERCOM

LEVEL

FULL AUTO

F1

SHUTTER

GAIN

F2

F3

MENU/SHUTTER

GAIN

PAINT

AUTO

B

R

W.BAL

AUTO

MANU

WHITE

MASTER BLACK

POWER

I

O

IRIS

STEP

SHUTTER

MENU

PUSH-ON

DOWN

UP

VARIABLE

PUSH-ON

HIGH

LOW

B

A

PRESET

CLOSE

OPEN

MID

DOWN

UP

F4

BARS

REMOTE CONTROL UNIT RM-P210

Mirino

DM-3106 (Astrodesign)

V-R70P-HAD (Marshall Electronics)

VIDEOCAMERA HD

GY-HD250/GY-HD251

Terminale

PROMPTER OUTPUT

Monitor

Carrello

Cuffie

DT109 (Beyerdynamic)

Cuffie

DT109 (Beyerdynamic)

Telecomando

RM-P210

Cavo REMOTE

Terminale RM

Treppiede

Terminale DC INPUT

Cavo CC

Adattatore CA

IA-60a, VL-2PLUS (IDX)

Convertitore

STUDIO KIT

KA-HD250

Terminale

VF OUTPUT

(BNC × 3)

Terminale

VF OUTPUT

(rotondo a 20 pin)

Mirino

VF-P400

Terminale INTERCOM
