Reactivating autotrac on next pass, Autotrac status pie – John Deere AUTOTRAC OMPFP11320 User Manual
Page 33

GS2 Display 1800
CF86321,0000392 -19-01JUN11-1/4
CF86321,0000392 -19-01JUN11-2/4
CF86321,0000392 -19-01JUN11-3/4
CF86321,0000392 -19-01JUN11-4/4

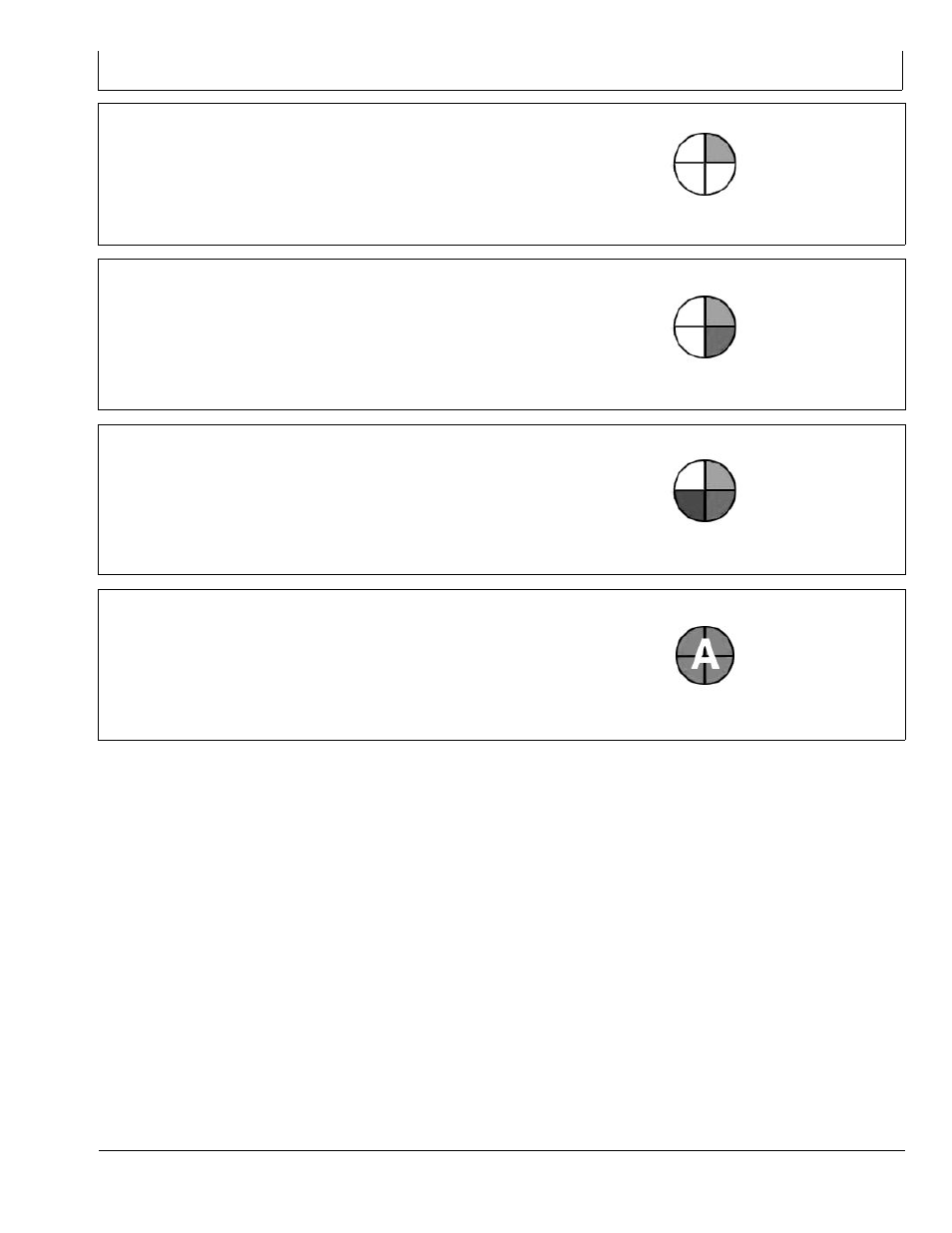

AutoTrac Status Pie
The AutoTrac Status Pie is shown at the bottom of the
Run Page as a quick diagnostic indicator.
INSTALLED (1/4 of pie)—AutoTrac Steering Controller
and all other necessary hardware are installed.
PC8832 —UN—25OCT05
Installed
CONFIGURED (2/4 of pie)—Valid AutoTrac Activation,
Tracking Mode has been determined and a valid Track
0 has been established. Correct StarFire signal level
for AutoTrac Activation is selected (SF1, SF2, or RTK).
Vehicle conditions met.
PC8833 —UN—25OCT05
Configured
ENABLED (3/4 of pie)—Steer On/Off softkey has been
selected.
PC8834 —UN—25OCT05
Enabled
ACTIVATED (4/4 of pie with “A”)—Resume switch is
pressed and AutoTrac is steering the vehicle.
PC8835 —UN—25OCT05
Activated
30-7
090811
PN=33
