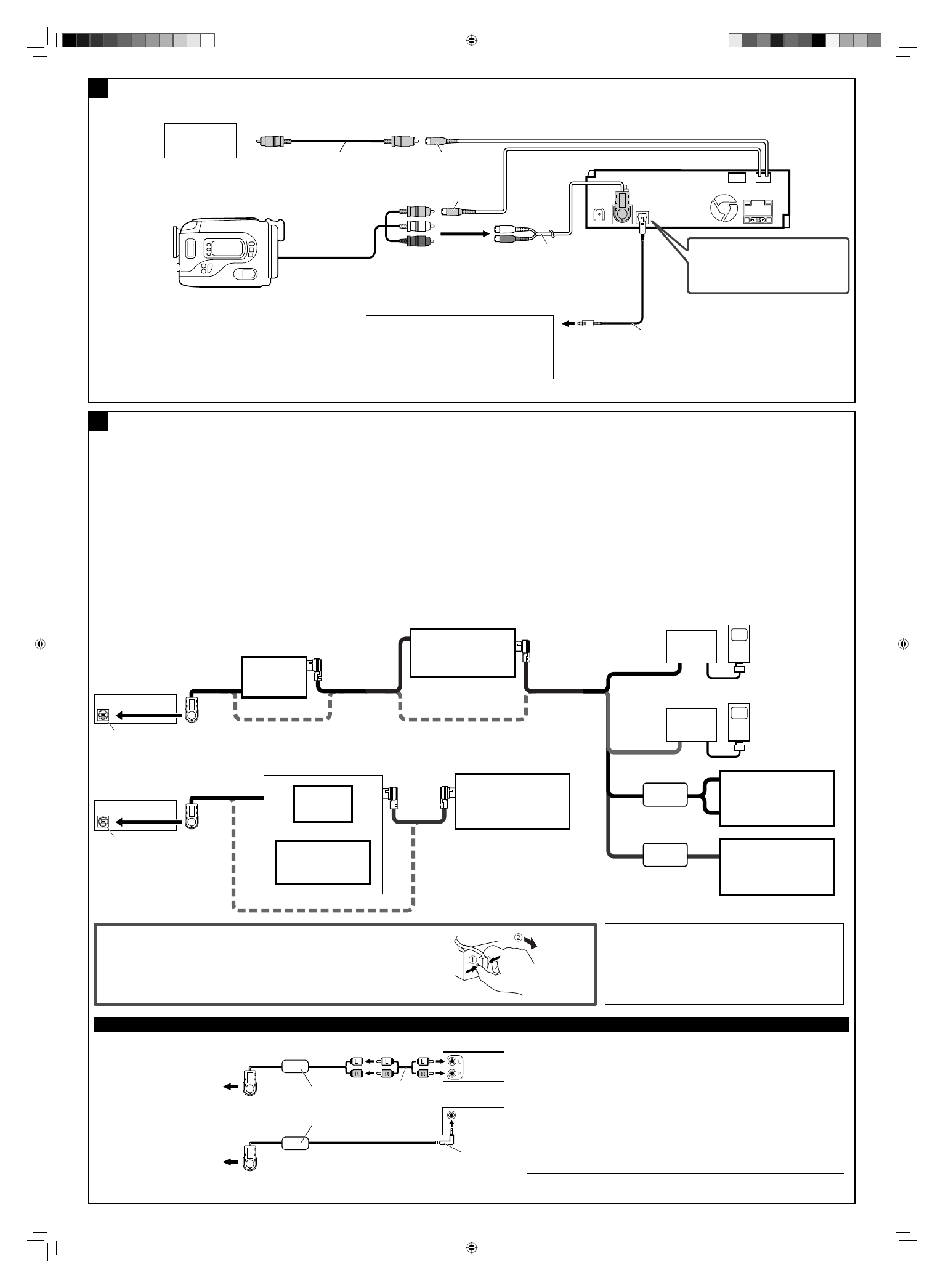

Connections for external component playback / Anschlüsse für externe Komponente / Connexions pour un appareil de lecture extérieur

Connecting other external components / Anschließen anderen externen Komponenten / Connexion d’un autre appareil extérieur

KD-NX5000

Video cord (not supplied)
Videokabel (nicht mitgeliefert)
Cordon vidéo (non fourni)

VIDEO OUT

VIDEO IN

Camcorder, rear view camera, etc.
• Set “External Input” to “Ext Input,” and “Video Input” to “Video”

or “Camera” (see page 94 of the INSTRUCTIONS).

Camcorder, Rückfahrkamera, usw.
• Den “Externen Eingang” auf “Ext. Eing.,” und “Video-Eingang”

auf “Video” oder “Kamera” einstellen (siehe Seite 94 der
BEDIENUNGSANLEITUNG).

Caméscope, caméra de recul, etc.
• Définir “Entrée ext.” sur “EntréeExt.” et “Entrée Vidéo” sur “Vidéo”

ou “Caméra” (voir page 94 des MANUEL D’INSTRUCTIONS).

Audio/video control amplifier or the decoder compatible
with the multichannel digital sources
Audio/Video-Verstärker oder mit Mehrkanalquellen
kompatibler Decoder
Amplificateur de commande audio/vidéo ou décodeur
compatible avec les sources numériques multicanaux

Digital optical cable (not supplied)
Optisches Digitalkabel (nicht mitgeliefert)
Câble optique numérique (non fourni)

DIGITAL OUT

See page 106 of the INSTRUCTIONS.

Siehe Seite 106 der BEDIENUNGSANLEITUNG.
Voir page 106 du MANUEL
D’INSTRUCTIONS.

KS-U57

(not supplied)
(nicht mitgeliefert)
(non fourni)

External monitor
Externer Monitor
Moniteur extérieur

External component / Externe Komponente / Appareil extérieur

Line Input Adapter KS-U57 (separately purchased)

Line-Eingangsadapter KS-U57 (getrennt gekauft)

Adaptateur pour entrée de ligne KS-U57 (vendu séparément)

KD-NX5000

KS-U57

KS-U58

Aux Input Adapter KS-U58 (separately purchased)

Aux-Eingangsadapter KS-U58 (getrennt gekauft)

Adaptateur pour entrée auxiliaire KS-U58 (vendu séparément)

3.5 mm stereo mini plug
3,5-mm-Stereo-Ministecker
Mini-fiche stéréo de 3,5 mm

To disconnect the connector / Zum Abtrennen des Steckverbinder / Pour déconnecter le connecteur

Hold the connector top tightly (1), then pull it out (2).
Halten Sie die Steckverbinder-Oberseite fest (1) und ziehen Sie ihn heraus (2).
Tenez fermement le connecteur par-dessus (1) et tirez vers l’extérieur (2).

CAUTION:

Before connecting the external components, make sure that the unit is
turned off.

ACHTUNG:

Vor dem Anschließen der externen Komponenten sicherstellen, dass
das Gerät ausgeschaltet ist.

PRECAUTION:

Avant de connecter votre appareil extérieur, assurez-vous que l’autoradio
est hors tension.

• To use JVC CD changer, Apple iPod or JVC D. player, set “External

Input” to “Changer” (see page 94 of the INSTRUCTIONS).

• To use other external components via KS-U57/KS-U58, set “External

Input” to “Ext Input” (see page 94 of the INSTRUCTIONS).

iPod is a trademark of Apple Computer, Inc., registered in the U.S. and
other countries.
iPod ist ein Warenzeichen von Apple Computer, Inc., eingetragen in den
USA und anderen Ländern.
iPod est une marque de commerce d’Apple Computer, Inc., enregistrée
aux États-Unis et dans les autres pays.

To KS-BTA200, JVC DAB tuner or
KD-NX5000
Zu KS-BTA200, JVC DAB-Tuner oder
KD-NX5000
Au KS-BTA200, tuner DAB JVC ou
KD-NX5000

Signal cord (not supplied)

Einzelleitung (nicht mitgeliefert)

Cordon de signal (non fourni)

KS-U57

KS-U58

KS-BTA200

CD changer jack
Buchse für CD-Wechsler
Prise du changeur de CD

JVC DAB tuner

DAB-Tuner von JVC
Tuner DAB JVC

External component

Externe Komponente
Appareil extérieur

You can connect external components in series as shown in the diagram
below.
• All the components, adapters or signal cords need to be purchased

separately.

JVC CD changer

CD-Wechsler von JVC
Changeur de CD JVC

External component

Externe Komponente
Appareil extérieur

JVC D. player

JVC D. player
Lecteur D. de JVC

Apple iPod

Apple iPod
iPod Apple

Sie können beide externe Komponenten in Reihe anschließen, wie in der
Zeichnung unten gezeigt.
• Alle Komponenten, Adapter oder Signalkabel müssen getrennt gekauft

werden.

Vous pouvez connecter des appareils extérieurs en série comme montré sur
l’illustration cidessous.
• Tous les composants, adaptateurs ou cordons de signal doivent être achetés

séparément.

KS-PD500

KS-PD100

or / oder / ou

• Zur Verwendung eines JVC CD-Wechsler, Apple iPod oder JVC D. player

stellen Sie “Externer Eingang” auf “Wechsler” (siehe Seite 94 der
BEDIENUNGSANLEITUNG).

• Zur Verwendung anderer externer Komponenten über KS-U57 oder

KS-U58 stellen Sie “Externer Eingang” auf “Ext. Eing.” (siehe Seite 94
der BEDIENUNGSANLEITUNG).

• Pour utiliser un changeur de CD JVC, un iPod Apple ou le lecteur D.

de JVC, réglez “Entrée ext.” sur “Changeur” (voir page 94 du MANUEL
D’INSTRUCTION).

• Pour utiliser d’autres appareils extérieurs via le KS-U57 ou KS-U58,

réglez “Entrée ext.” sur “EntréeExt.” (voir page 94 du MANUEL
D’INSTRUCTION).

KS-BTA200

JVC DAB tuner

DAB-Tuner von JVC
Tuner DAB JVC

CD changer jack
Buchse für CD-Wechsler
Prise du changeur de CD

or / oder / ou
