2.6.10 Digital IO Connector: J3
The J3 connects to the General-Purpose Input/Output (GPIO) peripheral
module.

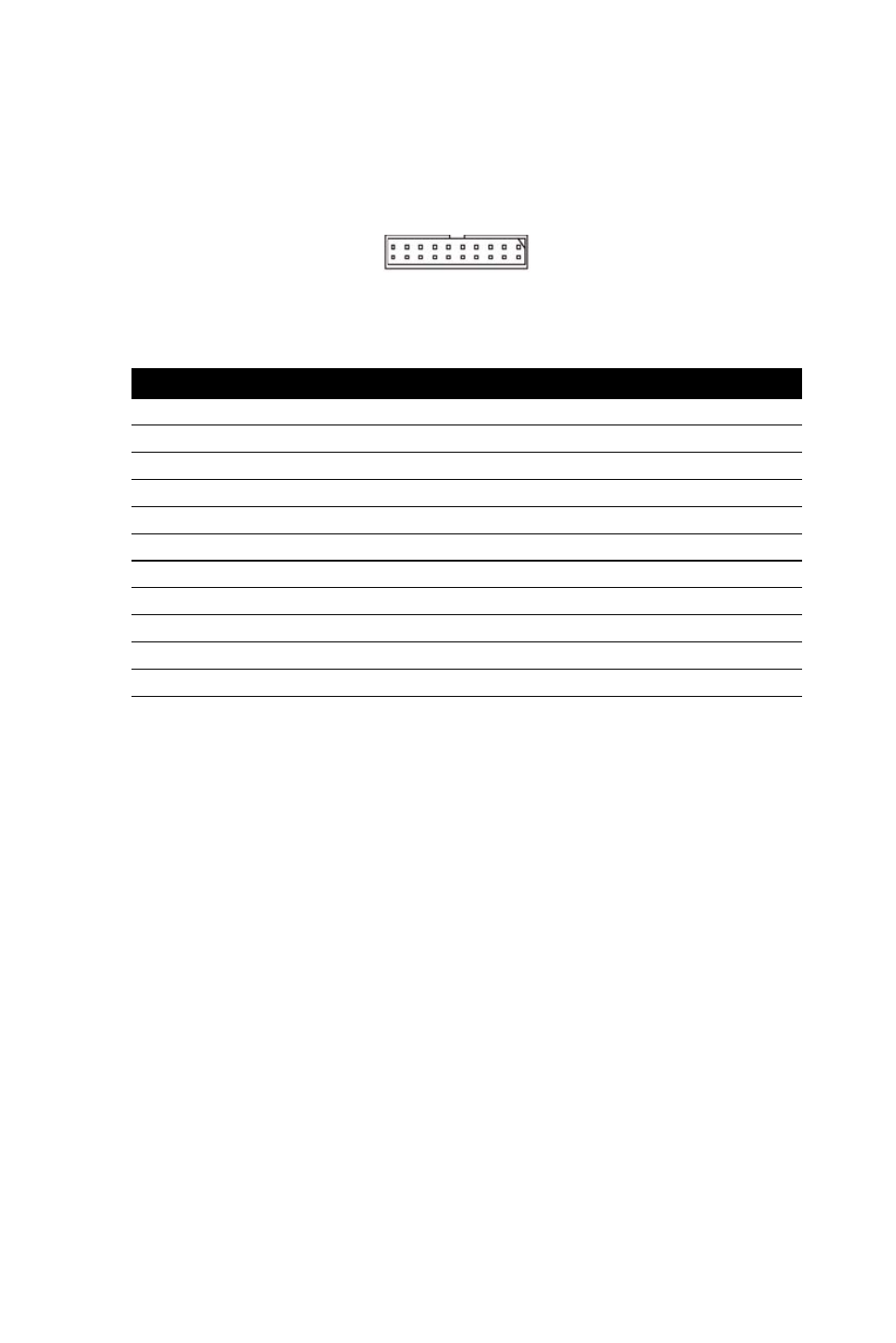

Figure 2.13: Digital IO Connector: J3
Table 2.8: J3 Pin Definition
PIN
Signal
PIN
Signal
1
VCC3
2
VCC5
3
N_GPIO10
4
N_GPIO20
5
N_GPIO11
6
N_GPIO21
7
N_GPIO12
8
N_GPIO22
9
N_GPIO13
10
N_GPIO23
11
N_GPIO14
12
N_GPIO24
13
N_GPIO15
14
N_GPIO25
15
N_GPIO16
16
N_GPIO26
17
N_GPIO17
18
N_GPIO27
19
GND
20
NC
J3
20
2
19
1
