10 598-1323-01

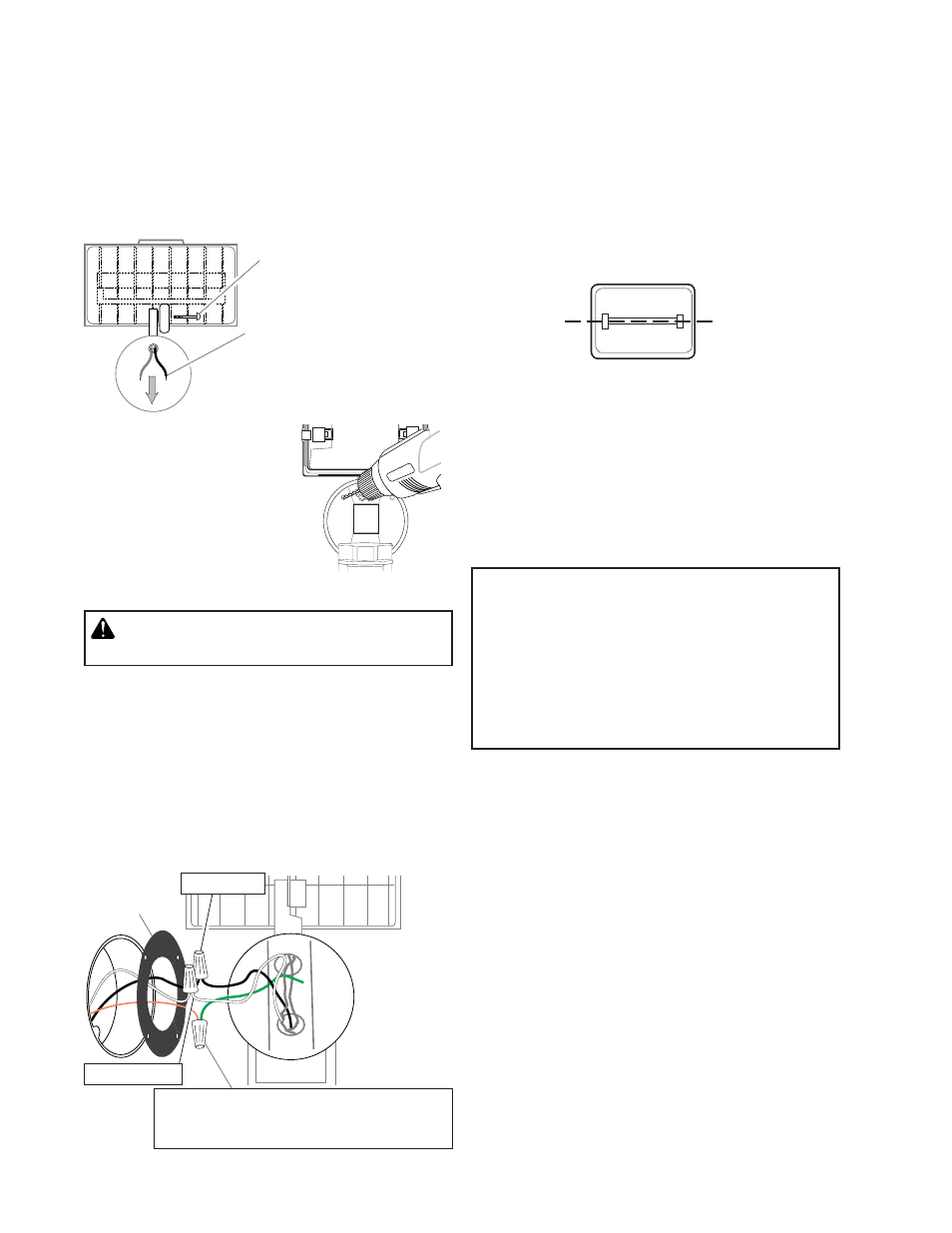

Montage De La Commande D’Éclairage
❒ Aligner la plaque de garde de la commande d’éclai-
rage et le joint à la plaque d’adaptation (s’il y a lieu)
avec la boîte de jonction. Insérer et serrer les vis
de montage.
❒ Si elle n’est pas montée dans un boîter étanche ou
si une plaque d’adaptation est utilisée, calfeutrer
la plaque murale et la surface de montage avec
un scellant au silicone.
AvERTISSEMENT: Pour éviter les risques de
brûlure ou d’incendie
• Laisser l’appareil refroidir avant de le toucher.
L’ampoule et l’appareil fonctionnent à haute tem-
pérature.
• Garder l’appareil à au moins 51 mm des matériaux
combustibles. Ne pas pointer vers des objets à
moins de 1 m.
• Ne pas utiliser une ampoule de plus de 500 W.
❒ Enlever l’appareil d’éclairage existant.
❒ Le crochet en S peut être utilisé pour supporter le
luminaire pendant le câblage. Le petit bout du crochet
peut être inséré dans un trou de la boîte de jonction.
Le gros bout est destiné au «cou» du luminaire.
❒ Insérer les câbles de la commande d’éclairage à
travers les gros trous du joint.
❒ Torsader les fils de la boîte de jonction et ceux du lu-
minaire de la façon indiquée et utiliser des serre-fils.
INSTALLATION
Attention, risque d’incendie - Cet appareil est conçu
pour montage mural seulement. NE PAS l’installer
sur un plafond ou un soffite.
Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
MONTER HORIZONTALEMENT
Installation et remplacement de
l’ampoule
❒ Avant de remplacer l’ampoule, couper l’alimenta-
tion et laisser refroidir le luminaire.
blanc /blanc
Raccorder le(s) fil(s) de terre du luminaire
et la vis de terre de la plaque de garde au
fil de terre de la boîte de jonction.
garniture
de joint
+/- 4°
Le luminaire halogène doit être
monté horizontalement (± 4°).
❒ Percez les trous nécessaires
au montage de la plaque ar-
rière à la boîte de jonction.
noir / noir
❒ Attacher le bras de la
lampe au bras de la
plaque de fixation et fixer
avec le boulon long.
Note: Lorsque vous serrez
la vis du bras, tirez sur les
fils pour vous assurer que
ceux-ci ne sont pas coincés
dans le joint.
❒ Enlever le couvercle de verre et retirer la vieille
ampoule en la faisant glisser vers la droite jusqu’à
ce que le bout gauche de l’ampoule se dégage de
la douille gauche.
❒ Pour insérer la nouvelle ampoule, pousser celle-ci
dans la douille droite de manière que l’ampoule
s’insère complètement dans la douille gauche.
❒ S’assurer que l’ampoule est bien insérée et ap-
puyée.
❒ Replacer le couvercle de verre.
Pour fonctionner correctement et sécuritairement,
l’appareil d’éclairage doit être au-dessus du
détecteur et la tête du détecteur doit être tournée
de manière que les commandes soient en bas.
Câblage De La Commande D’Éclairage
MISE EN GARDE : Coupez l’alimentation au
disjoncteur ou au fusible.
