27 INSTALACIÓN
ESPAÑOL

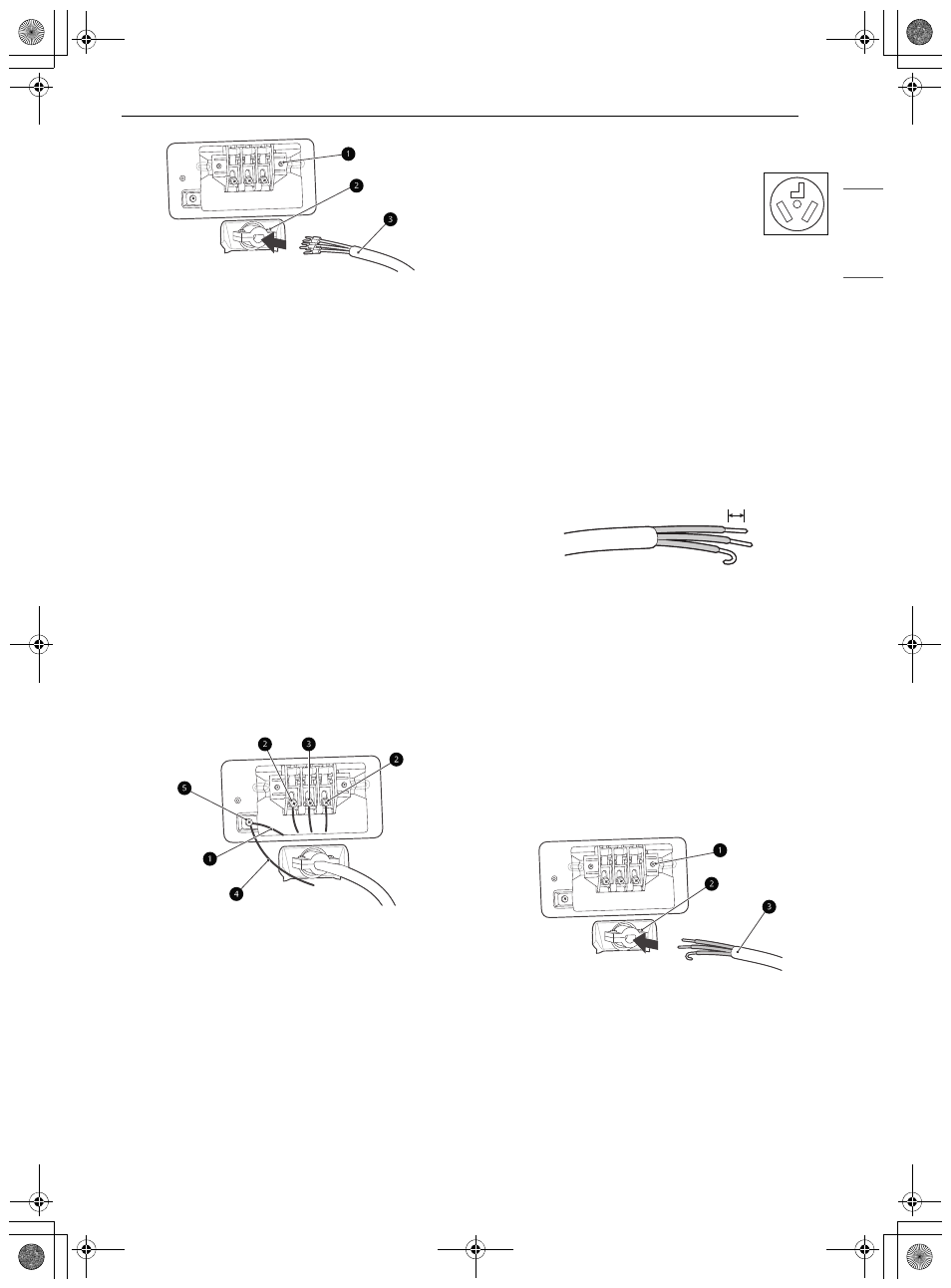

a Bloque de bornes
b Aliviador de tensión homologado por UL
c Cable de alimentación de 3 hilos
homologado por UL
4
Conecte los dos conductores vivos (negro y
rojo) del cable de alimentación a los tornillos
exteriores del bloque de bornes.
5
Conecte el alambre neutro (blanco) al tornillo
central del bloque de bornes.
6
Conecte el cable de conexión a tierra exterior
(si así lo requieren los códigos locales) al
tornillo de conexión a tierra de color verde.
7
Ajuste bien todos los tornillos.
8
Reinstale la cubierta de acceso al bloque de
bornes.
a Alambre blanco del arnés de cableado de
la secadora
b Conductores vivos del cable de
alimentación (negro y rojo)
c Alambre neutro (blanco)
d Alambre de conexión a tierra externo (si lo
requieren los códigos locales)
e Tornillo de conexión a tierra
Conexión directa de tres hilos
1
Quite 3.5 pulgadas (8.9 cm) de la cubierta
exterior del cable. Pele 1 pulgada (2.5 cm) del
material aislante de cada cable. Doble los
extremos de los tres alambres en forma de
gancho.
2
Quite la cubierta de acceso al bloque de
bornes localizada en la parte superior trasera
del artefacto.
3
Instale un aliviador de tensión homologado
por UL en el orificio por el que pasa el cable
de alimentación.
4
Pase el cable de alimentación de 3 hilos
conductores de cobre N.° 10 AWG como
mínimo que preparó en el paso 1 por el
aliviador de tensión.
a Bloque de bornes
b Aliviador de tensión homologado por UL
c Cable de alimentación de 3 hilos
homologado por UL
5
Conecte los dos conductores vivos (negro y
rojo) del cable de alimentación a los tornillos
exteriores del bloque de bornes.
• NO se permite una conexión de 3
hilos en construcciones nuevas
posteriores al 1 de enero de 1996.
• Se requiere un aliviador de tensión
homologado por UL.
• Use un cable conductor de cobre de 3 hilos
homologado por UL N.° 10 AWG como
mínimo. Deje un mínimo de 5 pies (1,5 m) de
longitud de cable para poder retirar e instalar
la secadora.
1’’ (2.5 cm)
