26 INSTALACIÓN
2
Quite la cubierta de acceso al bloque de
bornes localizada en la parte superior trasera
del artefacto.
3
Instale un aliviador de tensión homologado
por UL en el orificio por el que pasa el cable
de alimentación.
4
Pase el cable de alimentación de cobre de 4
hilos N.° 10 AWG como mínimo que preparó
en el paso 1 por el aliviador de tensión.

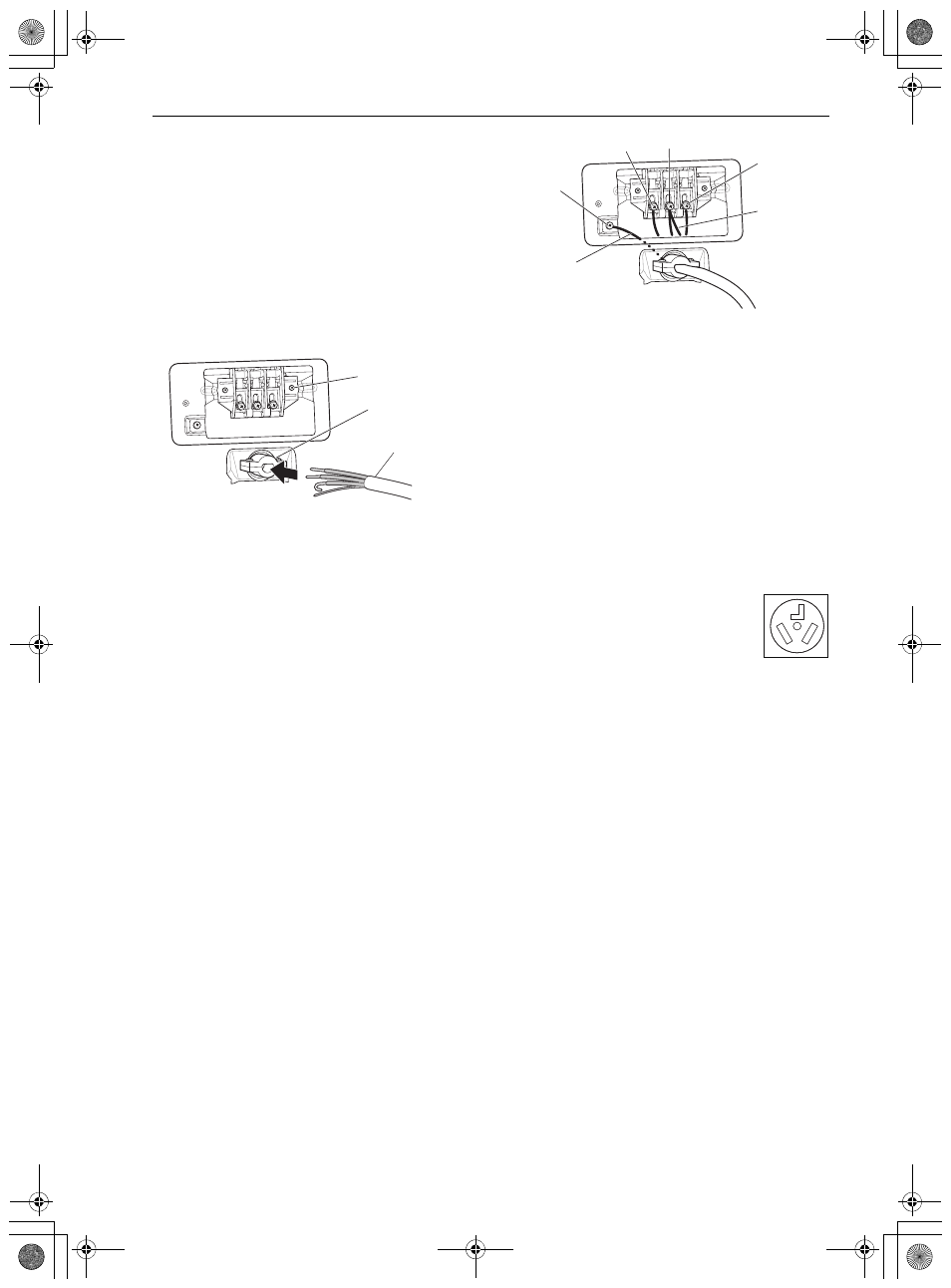

a Bloque de bornes
b Aliviador de tensión homologado por UL
c Cable de alimentación de 4 hilos
homologado por UL
5
Transfiera el cable de conexión a tierra del
artefacto desde detrás del tornillo de
conexión a tierra de color verde al centro del
bloque de bornes.
6
Conecte los dos conductores vivos (negro y
rojo) del cable de alimentación a los tornillos
exteriores del bloque de bornes.
7
Conecte el cable neutro (de color blanco) al
tornillo central del bloque de bornes.
8
Conecte el alambre de conexión a tierra del
cable de alimentación al tornillo de conexión a
tierra de color verde.
9
Ajuste bien todos los tornillos.
10
Reinstale la cubierta de acceso al bloque de
bornes.
a Alambre blanco movido del tornillo de
conexión a tierra
b Conductores vivos del cable de
alimentación (negro y rojo)
c Alambre neutro (blanco)
d Alambre de conexión a tierra del cable de
alimentación
e Tornillo de conexión a tierra
Cable de alimentación de tres hilos
1
Quite la cubierta de acceso al bloque de
bornes localizada en la parte superior trasera
del artefacto.
2
Instale el aliviador de tensión homologado
por UL en el orificio por el que pasa el cable
de alimentación.
3
Pase un cable de alimentación de
30 amperios, 240 voltios, de 3 hilos
homologado por UL con un conductor de
cobre N.° 10 AWG como mínimo por el
aliviador de tensión.
a
b
c
• NO se permite una conexión de 3
hilos en construcciones nuevas
posteriores al 1 de enero de 1996.
• Se requiere un aliviador de tensión
homologado por UL.
• Use un cable de alimentación de 30 amperios,
240 voltios, de 3 hilos homologado por UL con
un conductor de cobre N.° 10 AWG como
mínimo y terminales de bucle cerrado o de
horquilla con extremos doblados hacia arriba.
a
b
b
c
d
e
