- 33 -
INSTALACION ELECTRICA
PRECAUCIÓN : Toda la instalación
eléctrica tiene que ser realizada
exclusivamente por personal preparado y a
norma con los estándares y las reglas
establecidas. Esta campana tiene que ser
instalada correctamente.
No encienda la campana hasta que todos
los cables estén instalados.
Conexión del ventilador a la campana:
1. Pase un cable doble y una toma de tierra
del ventilador exterior o “In-Line” hacia la
caja de cables de la campana señalada
«motor connection».
2. Quite la cubierta de la caja de cables y
quite un knockout.
3. Alimente con la corriente el cable de 6
pulgadas a través de la apertura del
knockout y sujete el cable a la caja
eléctrica con la conexión apropiada.
4. Efectúe las conexiones eléctricas a la cam-
pana. Conecte el cable blanco con el
blanco, el rojo con el negro y el verde con
la toma de tierra.
5. Tape la caja de los cables y atorníllela.
Asegúrese de que los cables no se queden
pillados entre la cubierta y la caja.
Conexión del ventilador exterior o “In-Line”:
1. Efectúe las conexiones eléctricas al
ventilador exterior o “In-Line” (véanse las
instrucciones que se entregan con el
ventilador exterior o “In-Line”).
Conexión de la corriente a la campana :
1. Pase un cable eléctrico a la caja eléctrica
cables de la campana señalada «120VAC
input».
2. Quite la tapa de la caja de cables y quite un
Knockout.
3. Pase un cable de 6 pulgadas a través del
apertura del knockout y asegure el cable
a la caja de cables en la conexión
apropiada.
4. Efectúe las conexiones a la campana.
Conecte el cable blanco con el blanco, el
negro con el negro y verde a la toma de
tierra.
5. Tape la caja de los cables y atorníllela.
Asegúrese de que los cables no se queden
pillados entre la cubierta y la caja.

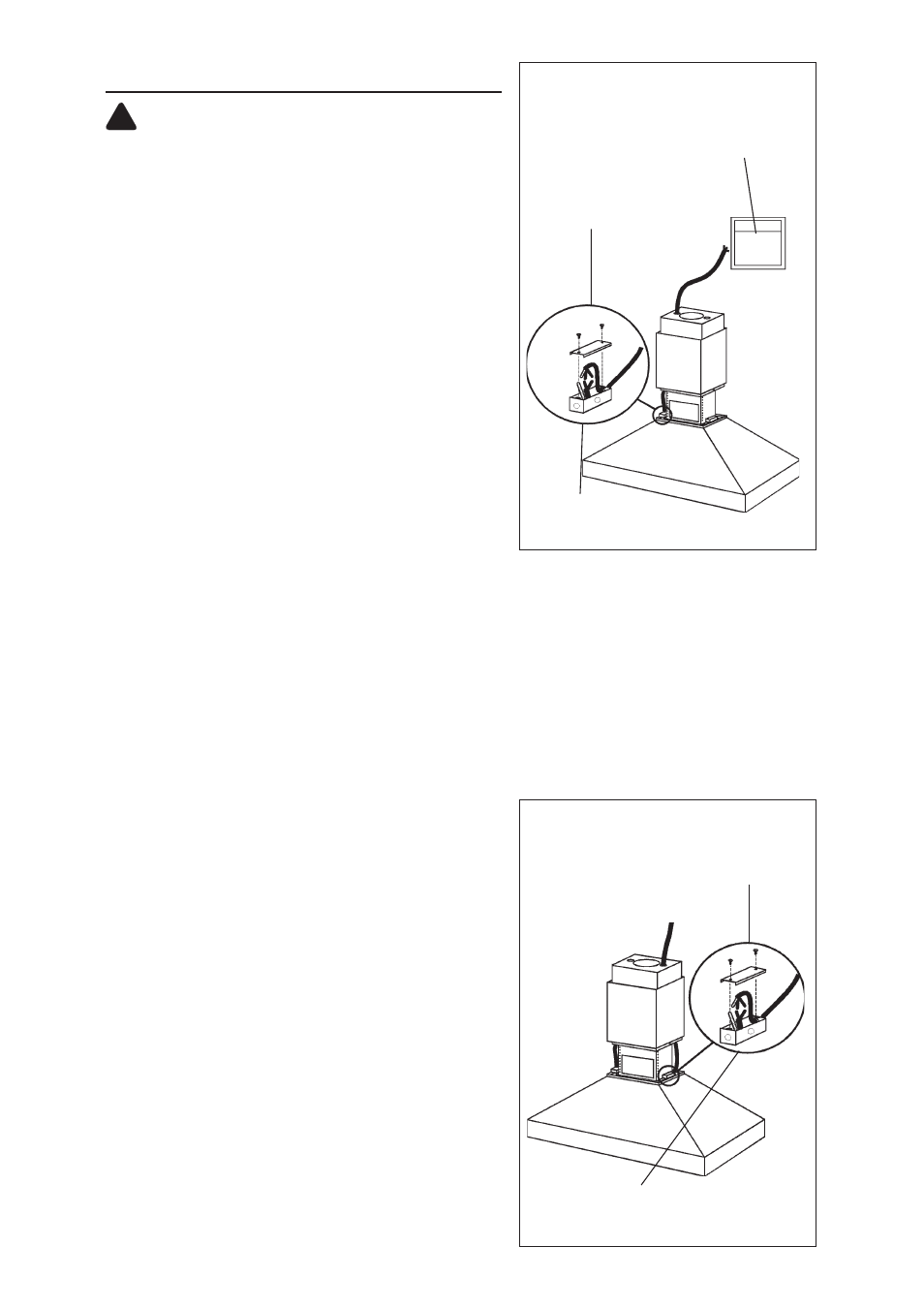

CON.DEL VENTIL.A LA
CAMPANA
!
CONECTE:
EL CABLO BLANCO
CON EL BLANCO, EL
ROJO CON EL NEGRO Y
EL VERDE A LA TOMA
DE TIERRA
CON.DE ENERGIA A LA
CAMPANA
CONECTE:
EL CABLO BLANCO CON EL BLANCO, EL
NEGRO CON EL NEGRO Y EL VERDE A LA
TOMA DE TIERRA
CAJA MARCADA
“120 VAC
INPUT”
CAJA MARCADA
“MOTOR
CONNECTION”
Ventilador Exterior
o “In-Line”
120 Volt 60Hz
LINE-IN
