- 30 -

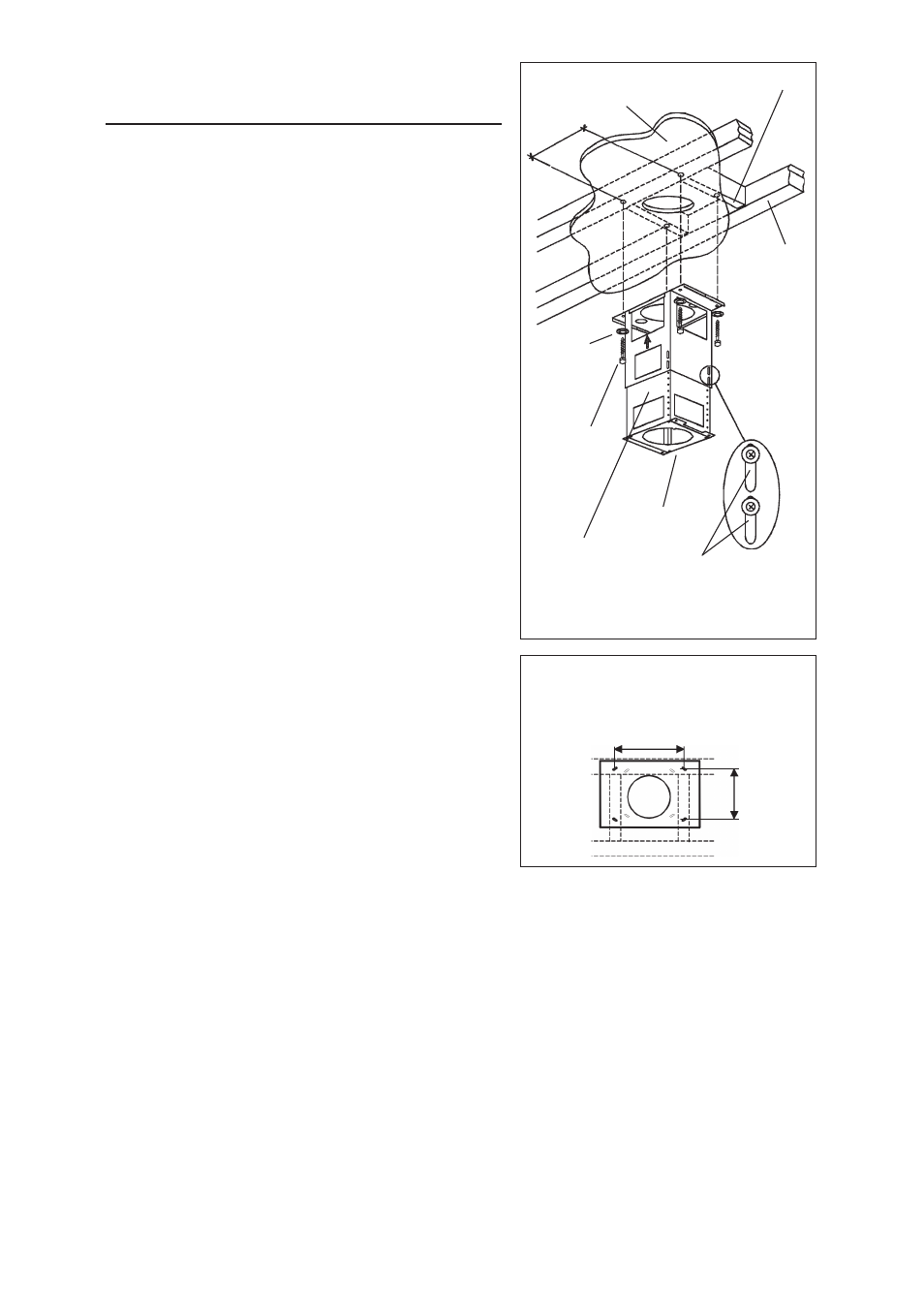

INSTALACION DEL SISTEMA
DE SUJECION
1. En el sitio donde vaya a ir la campana,
instale un entramado entre las vigas del
techo utilizando las medidas dadas.
2. Termine la superficie del techo. Asegúrese
de marcar la colocación de las vigas del
techo y del entramado.
3. Coloque el armazón de soporte como se
indica. Una vez efectuada la fijación, la
flecha debe señalar hacia el techo.
4. Sujete la mitad superior del armazón de
soporte a las vigas y al entramado con los
cuatro tornillos adjuntos (6x70mm) y
cuatro arandelas (D.6.4mm). Compruebe
que los tornillos vayan al centro de las
vigas del techo para una mayor rigidez.
5. Ajuste la altura total del armazón de
soporte. Afloje y apriete de nuevo los 4
tornillos en las ranuras de ajuste de la
altura si es necesario.
Introduzca cuatro tornillos (3.9x9.5mm) y
cuatro arandelas (D.4.5mm) colocados en
la bolsita para el montaje.
Tenga en cuenta que la campana tiene
10-1/4” (26 cm) de alta y que su parte
inferior debe estar a una altura mínima de
24” y máxima de 30” con respecto a la zona
de cocción.
10 7 /
8
” (276mm)
7 13 /
16
”
(198mm)
VISTA SUPERIOR DEL ARMAZÓN DE
SOPORTE
PARTE
FRONTAL
SUPERFICIE DEL
TECHO
TORNILLOS
DE MONTAJE
(6x70mm)
ARANDELAS
(Ø6.4mm)
ENTRAMADO
ARMAZÓN DE
SOPORTE
RANURAS DE
AJUSTE DE
LA ALTURA
9 13 /
16
”
VIGAS DEL
TECHO
