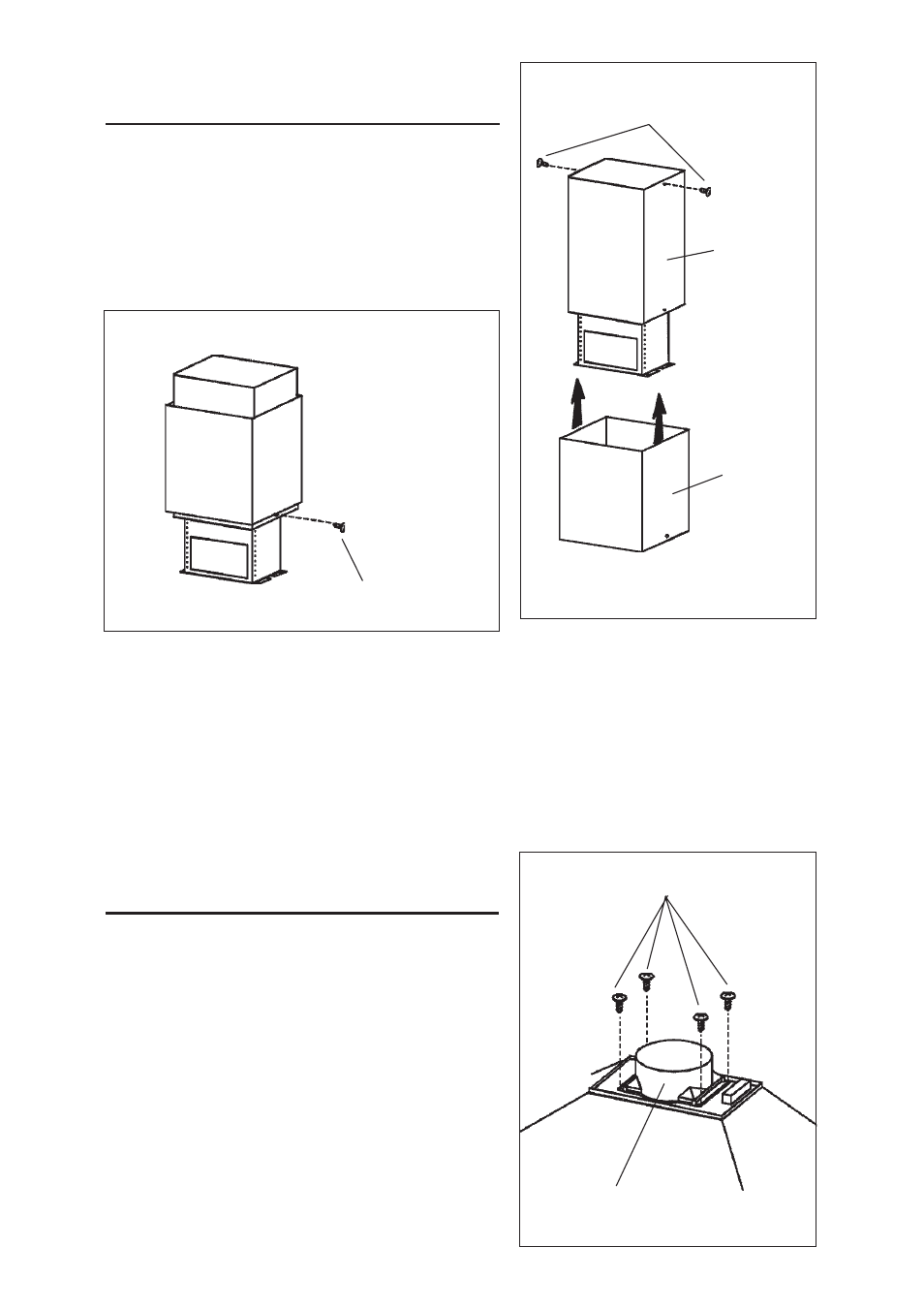

ASSEMBLAGE DU CONDUIT
DECORATIF
1. Fixez le conduit supérieur à la structure de
support du haut avec les vis d’assemblage
(3.9x9.5mm).
2. Installer le conduit inférieur pour qu’il
touche le plafond et le fixer provisoirement
à l’aide de la vis d’assemblage
(3.9x9.5mm).
CONDUIT
SUPERIEUR
CONDUIT
INFERIEUR
INSTALLER LE CONDUIT INFERIEUR
VIS D’ASSEMBLAGE
(3.9X9.5MM)
INSTALLATION DU COLLIER
D’EVACUATION
1. Fixez le collier d’évacuation sur la hotte
au moyen de 4 vis d’assemblage
(3,9x9,5mm).
COLLIER
D’EVACUATION
VIS D’ASSEMBLAGE
(3.9X9.5MM)
MOUNTING SCREWS
(3.9x9.5mm)
