CHOIX DE VENTILATEUR EXTERNE OU “IN-LINE”
ATTENTION: avec cette hotte, on peut utiliser soit un ventilateur externe soit “In-
Line”. Les hottes 63000EX series doit être installées avec un ventilateur des
modèles suivants 331H, 332H, 335, 336, HLB3, HLB6, HLB9 ou HLB11
uniquement. On ne peut pas utiliser d’autres ventilateurs (les ventilateurs sont
vendus séparément).
Le ventilateur doit être compris dans la liste UL pour l’utilisation au Canada et aux
USA et approuvée pour l’utilisation avec un “dispositif de contrôle de la vitesse” à
l’état solide, dont les données sur la plaque sont 120V, 60 Hz, 6.0 A max.
DE 24”(61cm) À 30”
(76cm) AU-DESSUS
DU PLAN DE CUISSON
TUYAU ROND
DE 10”
CONDUIT
D É C O R A T I F
TUYAU
ROND DE8”
INSTALLATION DU SYSTEME D’EVACUATION
NOTE: Pour réduire les risques d’incendie n’utiliser que des conduits métalliques.
1. Choisir l’emplacement où le ventilateur externe ou le ventilateur “In-Line” sera
monté. Voir les illustrations ci-dessous pour le choix de l’emplacement et les
éventuelles restrictions à suivre.
2. Un conduit d’évacuation étroit et court rendra la hotte plus performante.
3. Des conduits d’évacuation longs, avec des coudes et des raccords rendront la
hotte moins efficace. Les utiliser le moins possible. En cas de conduits
d’évacuation longs on utilisera un diamètre supérieur.
4. Après avoir installé le ventilateur externe ou le ventilateur “In-Line”, raccorder le
tuyau métallique rond dans le sens de l’emplacement de la hotte. Utiliser du
chaterton pour fermer hermétiquement les joints entre les tuyaux.
5. Dans le modèle 414, il faut un tuyau d’un diamètre de 8” à 10” .Pour obtenir de
bons résultats il faut installer la transition le plus près possible de la hotte
OK
OK

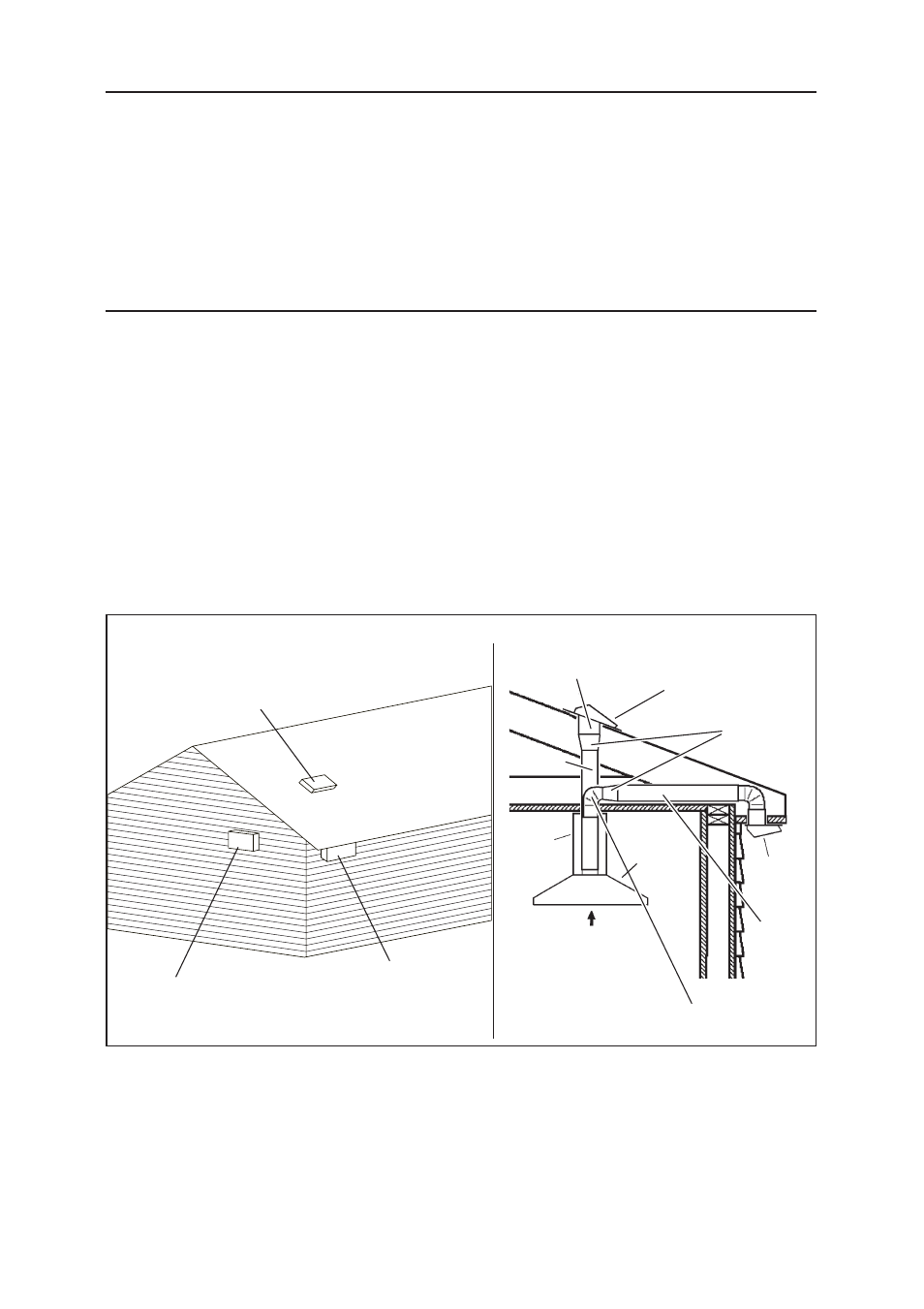

SUGGESTIONS POUR LE MONTAGE
VENTILATEUR EXTERNE
ATTENTION: NE PAS INSTALLER
SOUS L’AVANT-TOIT D’UNE
MAISON A UN ETAGE
HOTTE
VENTILATEUR
EXTERNE
VENTILATEUR
EXTERNE
TRANSITION
DE 8” à 10”
(de 20cm à
25cm)
C O U D E
R O N D
DE 8”
TUYAU
ROND
DE 10”
