SELECCIÓN DEL VENTILADOR EXTERIOR O DEL
VENTILADOR IN-LINE
PRECAUCIÓN: con este tipo de campana se deben utilizador tanto un ventilador
exterior como un ventilador in-line. Las campanas 63000EX serie deben
instalarse utilizando ventiladores de los modelos 331H, 332H, 335, 336, HLB3,
HLB6, HLB9 o HLB11 únicamente. No pueden reemplazarse por otro tipo de
ventiladores (los ventiladores se venden por separado).
El ventilador tiene que estar incluido en la lista UL para el uso en Canadá y USA
y tiene que ser evaluada la utilización con “dispositivo de control de la velocidad”
en el estado sólido y los datos de su placa son 120 V, 60 Hz, 6.0 A máx.
TUBO
REDONDO
DE 8”
24” (61cm) A 30” (76cm)
POR ENCIMA DE LA
ZONA DE COCCIÓN
TUBO REDONDO
DE 10”
TUBO
DECORATIVO
INSTALACION DEL TUBO DE EXTRACCION
NOTA: Para reducir al riesgo de incendios, use únicamente conductores de metal.
1. Escoja la posición donde hay que colocar el ventilador exterior o “In-Line”. Ver
las ilustraciones de abajo, con las sugerencias de colocación, de instalación y
las restricciones.
2. Un tubo corto y recto permite que la campana extractora funcione mejor.
3. Tubos de salida demasiado largos, codos y transiciones reducen la funcionalidad
de la campana extractora. Úselos lo menos posible. Conductores más anchos
pueden ser necesarios para un mejor funcionamiento de los tubos largos
4. Después de que se instaló el extractor externo o “In-Line”, conecten los tubos
metálicos circulares y trabaje al contrario hacia la posición de la campana. Use
cinta adhesiva para cerrar herméticamente las uniones entre las secciones del
conducto.
5. Es necesario usar un tubo circular de 8” a 10” (Modelo 414). Para un mejor
funcionamiento, instale el cambio de sección lo más cerca posible de la campana
extractora.
OK
OK

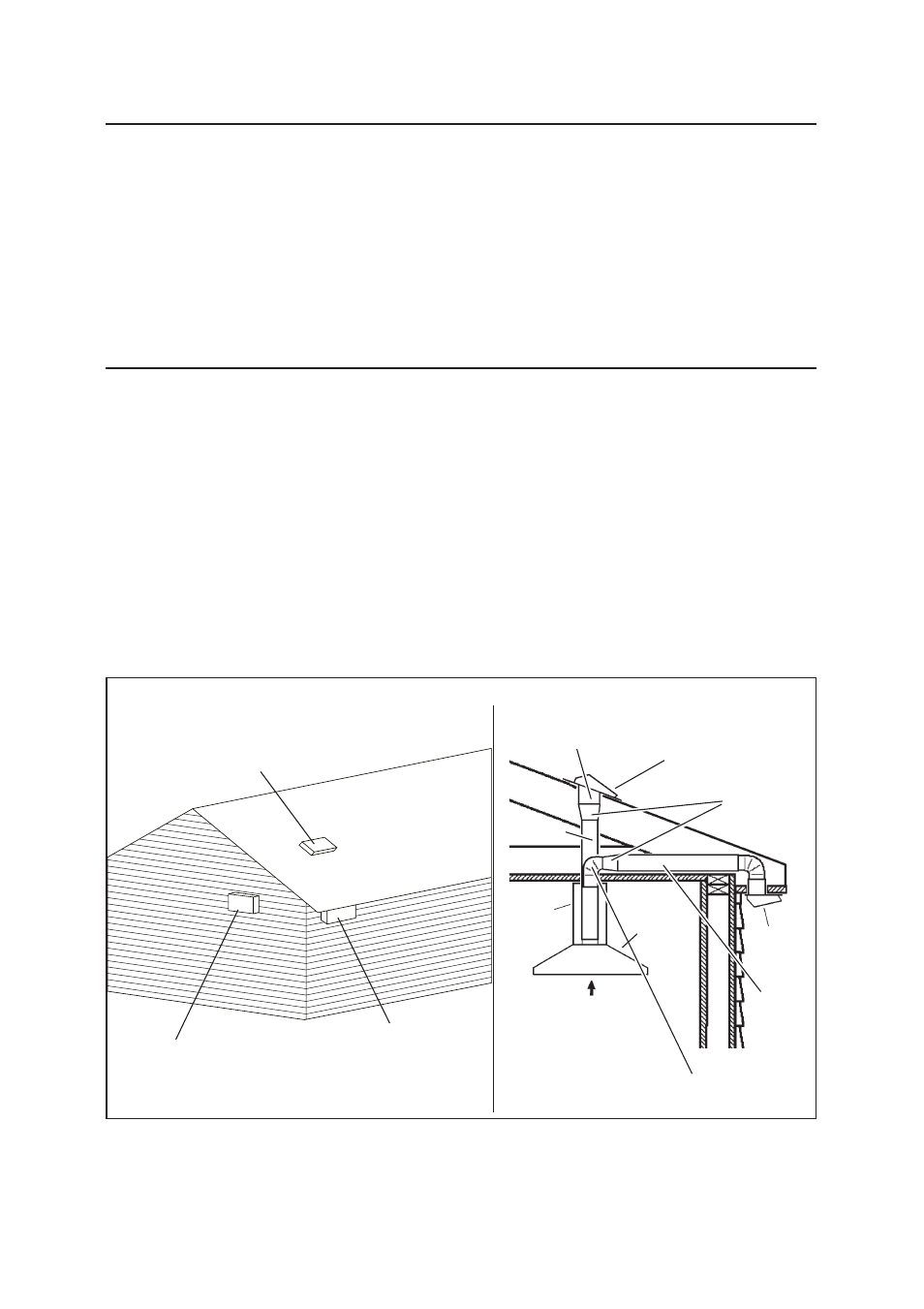

SUGERENCIAS DE COLOCACION Y
INSTALACION
VENTILADOR EXTERIOR
PRECAUTION: PUEDE NO
ENTRAR DEBAJO DE CORNISAS
O CASAS DE UN SOLO PISO
CAMPANA
VENTILADOR
EXTERIOR
VENTILADOR
EXTERIOR
CAMBIO DE
SECCIÓN
DE 8” a 10”
(de 20cm a
25cm)
MANGUITO
REDONDO
DE 8”
TUBO
REDONDO
DE 10”
