INSTALLATION DU SYSTEME
DE SUPPORT
1. Installez, à l’emplacement de votre hotte,
un cadre croisé de 2 x 4 entre les solives
du plafond en suivant les dimensions qui
vous sont indiquées.
2. Perfectionnez la surface du plafond.
Assurez-vous de bien marquer l’empla-
cement des solives et du cadre croisé au
plafond.
3. Placez la structure de support comme
cela est indiqué. Après avoir fait la fixation,
la flèche doit braquer sur le plafond.
4. Fixez la structure de support aux solives et
au cadre croisé au moyen des quatre vis
qui vous sont fournies (6x70mm) et quatre
rondelles (D. 6.4mm). Assurez-vous que
les vis soient bien centrées dans les solives
et dans le cadre croisé de sorte que le tout
soit bien solide.
5. Réglez la hauteur totale de la structure de
support. Désserrez et resserrez les 4 vis
dans les fissures permettant de régler la
hauteur selon ce qui est nécessaire.
Installez 4 vis (3.9x9.5mm) et 4 rondelles
(D.4.5mm) qui se trouvent à l’intérieur du
sachet accessoires.
Considérez que la hauteur de votre hotte
est de 10-1/4” (26 cm) et que le bas de
votre hotte doit être à entre 24” et 30” au
maximum au-dessus du plan de cuisson.

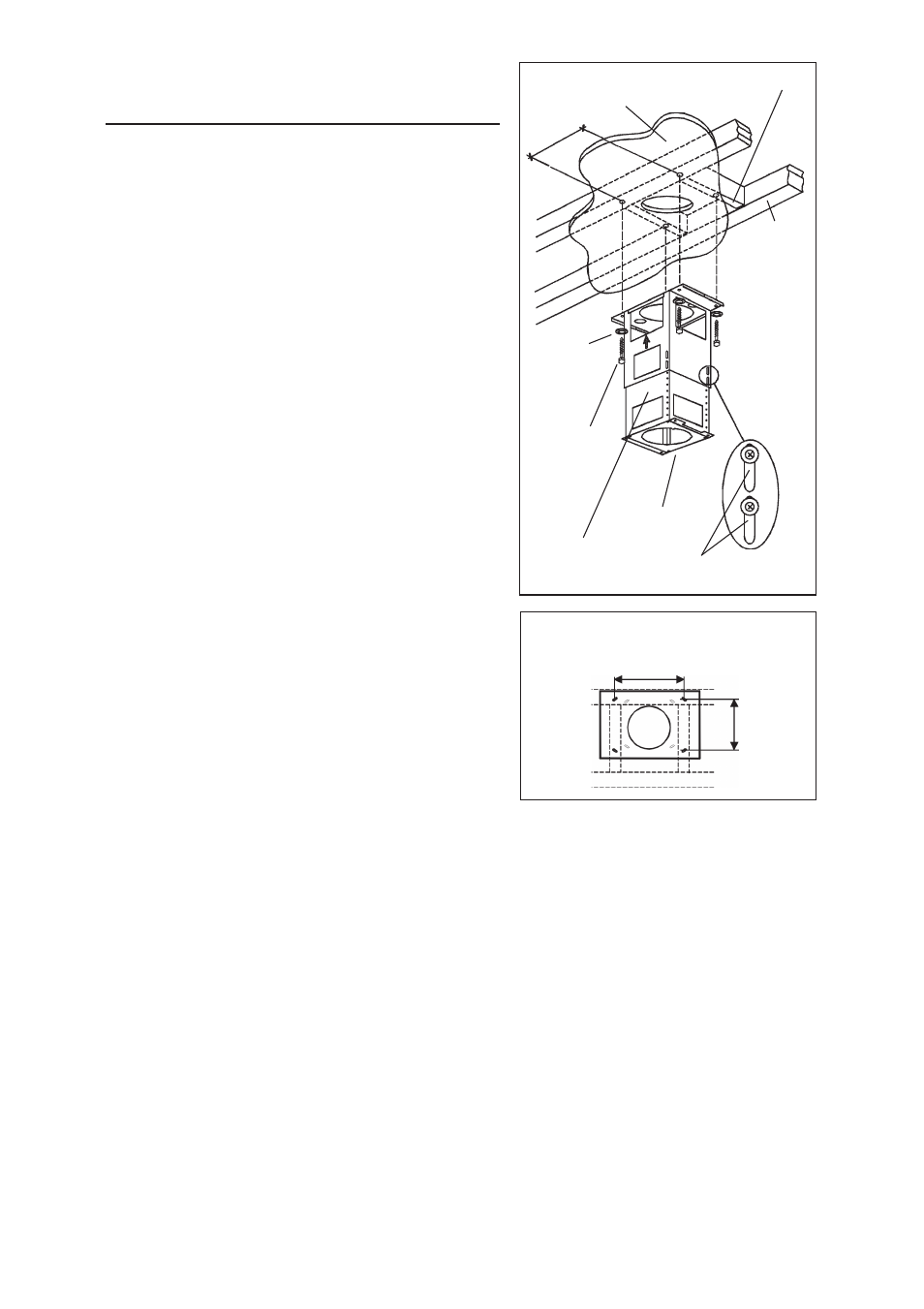

VUE DE HAUT DU CADRE CROISÉ
10 7 /
8
” (276mm)
7 13 /
16
”
(198mm)
SURFACE DU
PLAFOND
DEVANT
VIS
D’ASSEMBLAGE
(6x70mm)
RONDELLES
(Ø6.4mm)
CADRE CROISÉ
SOLIVES DU
PLAFOND
FISSURE POUR RÉGLAGE EN
HAUTEUR
STRUCTURE
DE SUPPORT
9 13 /
16
”
