- 21 -

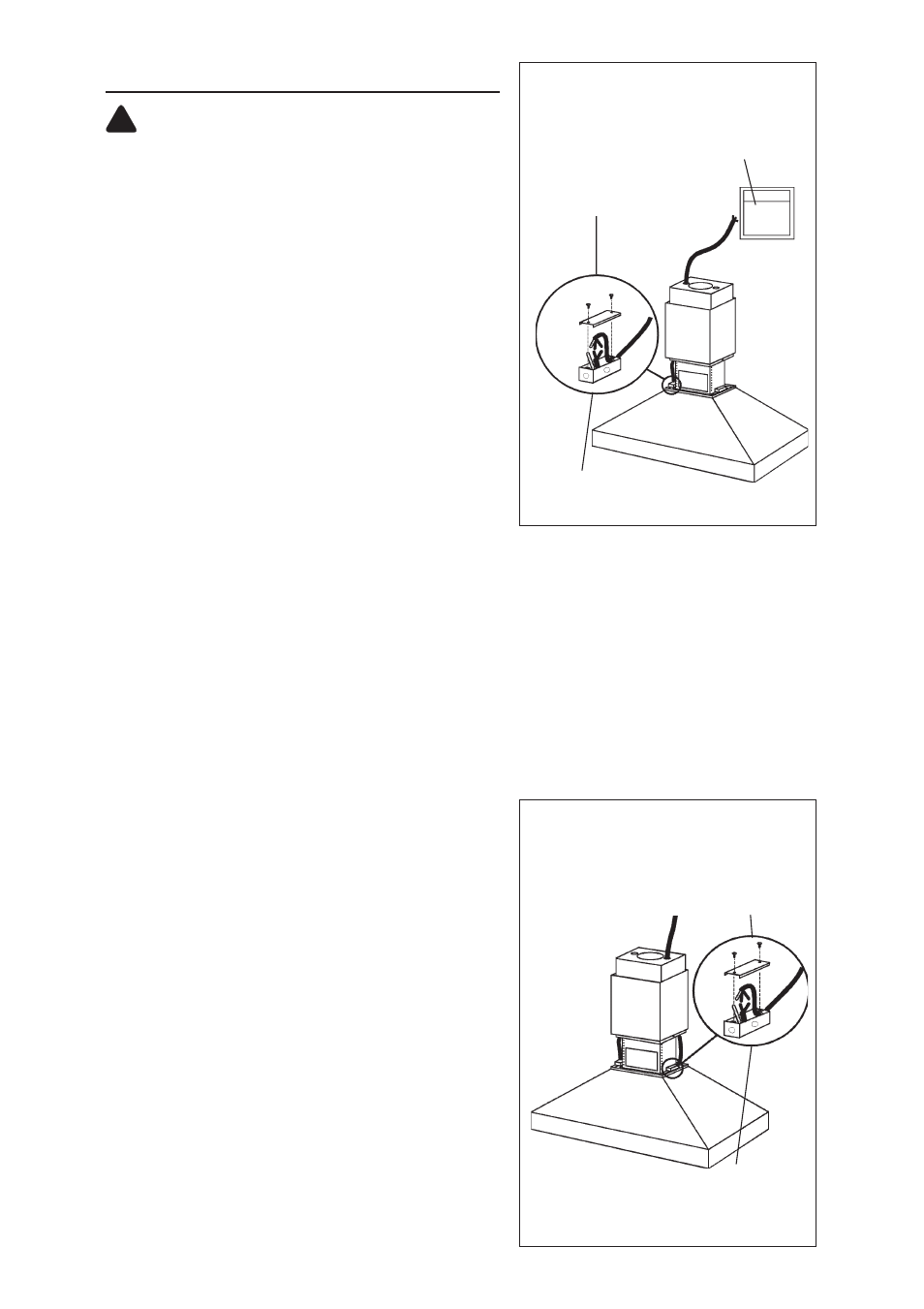

INSTALLATION ELECTRIQUE
ATTENTION:L’installation électrique
doit être faite par du personnel qualifié selon
les normes. Cette hotte de cuisinière doit
être installée correctement.
Ne pas faire fonctionner tant que tous les
fils n’ont pas été branchés.
Branchement du ventilateur à la hotte :
1. Tirer un câble à 2 fils avec la terre du
ventilateur externe (ou ventilateur “In-
Line”) vers le tableau de l’installation
électrique de la hotte portant la mention
«motor connection».
2. Enlever le couvercle du tableau électrique
et enlever un knockout.
3. Alimenter le knockout par un câble de 6”
de diamètre et fixer le câble au tableau
électrique par un raccord approprié.
4. Faire le branchement électrique à la hotte.
Raccorder le blanc avec le blanc, le rouge
au noir et le vert à la terre.
5. Remettre le couvercle sur le tableau
électrique et en revissant s’assurer que
les fils n’ont pas été pincés entre le
couvercle et le tableau.
Branchement du ventilateur externe ou «in-
Line» :
1. Effectuer les branchements électriques
sur le ventilateur externe ou “In-Line” (Voir
la notice jointe).
Branchement du courant à la hotte :
1. Tirer un câble électrique de 120 VAC au
tableau électrique de la hotte portant
l’inscription “120VAC input”.
2. Enlever le couvercle du tableau électrique
et enlever un knockout.
3. Alimenter le knockout par un câble de 6”
de diamètre et fixer le câble au tableau
électrique par un raccord approprié.
4. Faire le branchement électrique à la hotte.
Raccorder le blanc avec le blanc, le noir
au noir et le vert à la terre.
5. Remplacer le couvercle sur le tableau
électrique et en revissant s’assurer que
les fils n’ont pas été pincés entre le
couvercle et le tableau.
!
BRANCHER:LE BLANC
AVEC LE BLANC, LE
ROUGE AVEC LE NOIR ET
LE VERT à LA TERRE
BRANCHEMENT DU COURANT A LA
HOTTE
BRANCHER:LE
BLANC AVEC LE
BLANC, LE NOIR AU
NOIR ET LE VERT à LA
TERRE
TABLEAU PORTANT
INSCRIPTION “MOTOR
CONNECTION”
Ventilateur externe ou
«In-Line»
TABLEAU
PORTANT
L’INSCRIPTION
“120 VAC INPUT”
120 Volt 60Hz
LINE-IN
BRANCHEMENT DU VENTILATEUR
À LA HOTTE
